محول التيار الدائري

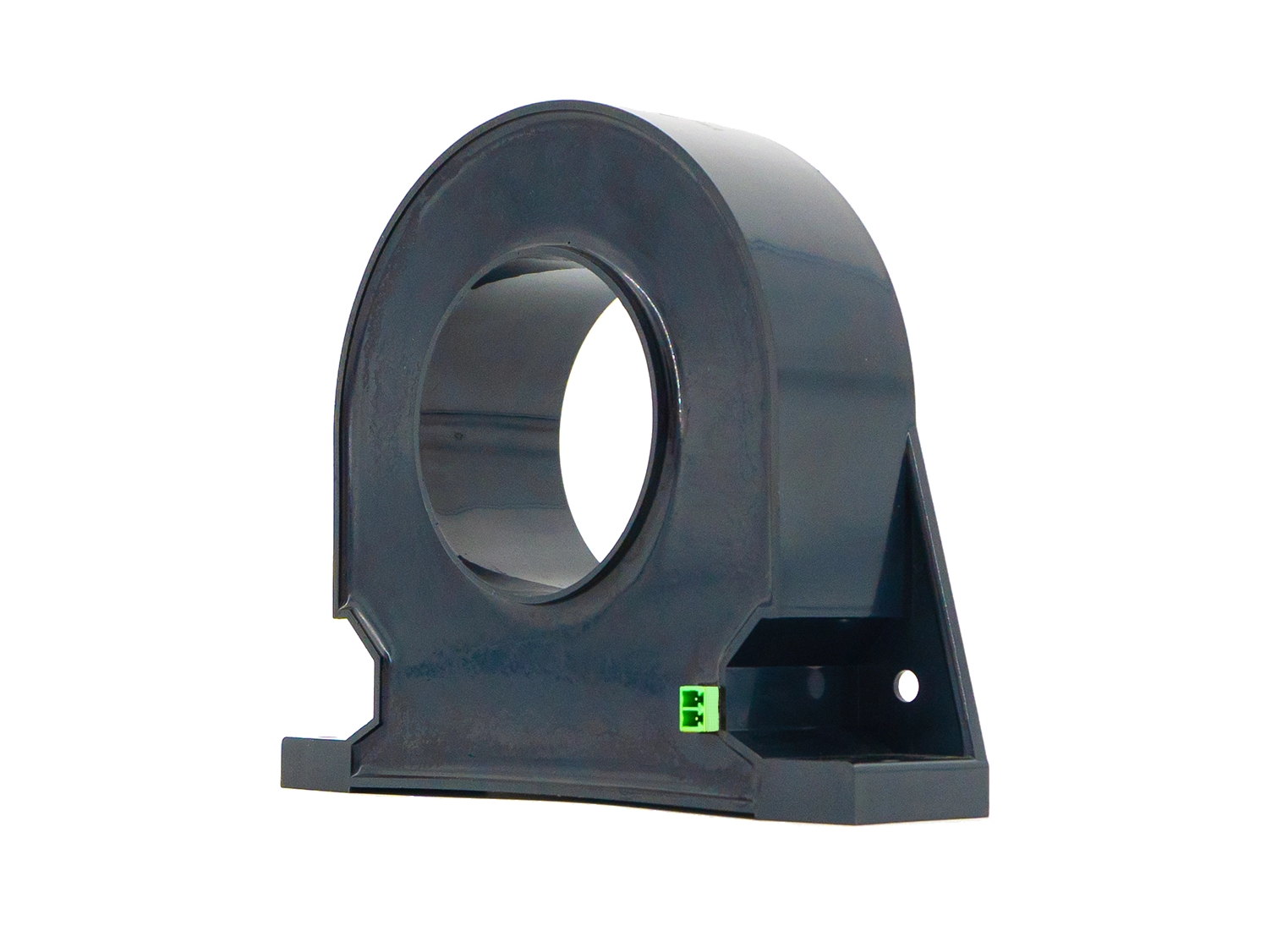

تم تصنيع الحلقة CT حول قلب حلقي عالي النفاذية - يتم تصنيعه عادةً من الفولاذ السيليكوني أو البيرمالوي أو الفريت - وتتميز بملف ثانوي ملفوف بشكل موحد حول محيط القلب بالكامل. على عكس CT التقليدية ذات الملفات الأولية المنفصلة، ​​فإن تصميم CT الدائري يلغي الملف الأساسي المخصص. بدلاً من ذلك، يمر الموصل الحامل للتيار (مثل الكابل أو قضيب التوصيل) مباشرة من خلال الفتحة المركزية للحلقة، ويعمل بمثابة ملف أولي أحادي الدورة. يعمل هذا الهيكل المبسط على تبسيط التركيب المادي وتعزيز كفاءة الاقتران المغناطيسي.

تعمل الحلقة CT وفقًا للمبدأ الأساسي للحث الكهرومغناطيسي لفاراداي، كجهاز تنحي حالي. عندما يتدفق التيار المتردد عبر الموصل الأساسي، فإنه يولد مجالًا مغناطيسيًا متقلبًا يتركز داخل القلب عالي النفاذية. يؤدي هذا التدفق المغناطيسي المتناوب إلى إحداث تيار ثانوي متناسب في ملف الجرح. يتم تحديد نسبة التحويل بدقة من خلال نسبة الدورات بين الابتدائي (دورة واحدة فعليًا) والثانوي (عدة دورات)، مما يحول بشكل موثوق التيارات الأولية العالية (تتراوح من 1A إلى 6000A) إلى مخرجات ثانوية منخفضة موحدة، عادةً 1A أو 5A. تعتبر هذه الإشارة المتدرجة آمنة للاتصال بأدوات القياس والعدادات والمرحلات الواقية مع الحفاظ على العزل الكهربائي عن الدوائر الأولية ذات الجهد العالي.

توفر محولات التيار الحلقي مزايا مميزة مقارنة بتكوينات التصوير المقطعي الأخرى. يقلل تصميم الحلقة المتناظرة من تسرب التدفق المغناطيسي، مما يضمن دقة قياس عالية وخطية ممتازة، مع فئات دقة تصل إلى 0.2 أو 0.5 لتطبيقات القياس. يوفر عامل الشكل المدمج وخفيف الوزن مساحة التثبيت، وهو مثالي للاستخدام في المفاتيح الكهربائية ولوحات التحكم والمحطات الفرعية المدمجة. وتتمثل إحدى المزايا الرئيسية في التثبيت غير الجراحي: حيث تناسب النماذج ذات النواة الصلبة الإعدادات الدائمة، في حين يمكن تركيب متغيرات النواة المنقسمة دون فصل الموصلات الحية، مما يجعلها مثالية لتحديث الأنظمة الحالية. كما أنها تظهر مقاومة قوية للتداخل الكهرومغناطيسي الخارجي، مما يضمن التشغيل المستقر في البيئات الصناعية المعقدة.
