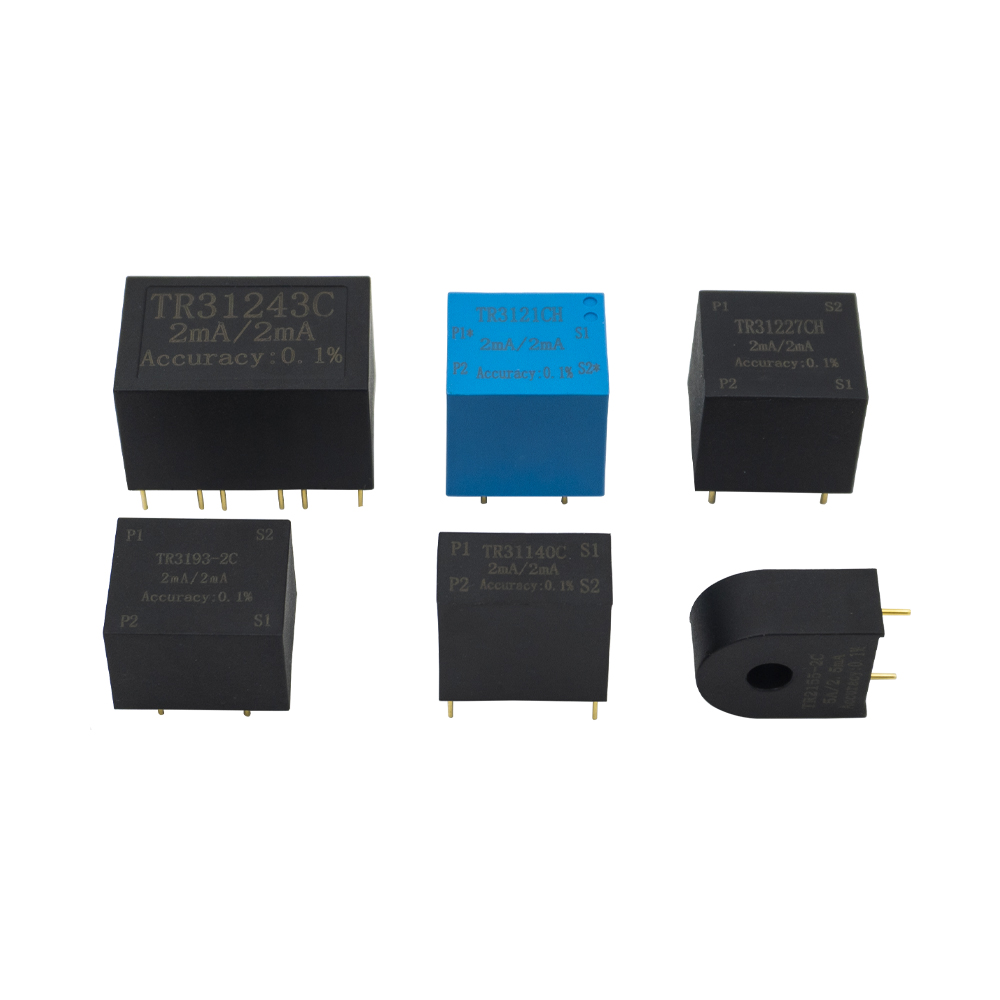

مجسات المحولات الحالية

تُستخدم مستشعرات المحولات الحالية على نطاق واسع في أجهزة القياس الكهربائية المصممة للكشف الدقيق عن التيار المتردد (AC) ومراقبته في أنظمة الطاقة. إنها مكونات أساسية في تطبيقات الحماية الكهربائية والقياس والأتمتة والمراقبة عبر البيئات الصناعية والتجارية والمرافق العامة.

يعمل مستشعر محول التيار على مبدأ الحث الكهرومغناطيسي. عندما يتدفق التيار المتردد عبر موصل أساسي (مثل خط الكهرباء أو قضيب التوصيل)، فإنه يولد مجالًا مغناطيسيًا حوله. يقوم المستشعر، الذي يحتوي على نواة مغناطيسية ولف ثانوي، بالتقاط هذا المجال المغناطيسي وتحويله إلى تيار متناسب منخفض المستوى على الجانب الثانوي. يعد هذا التيار المنخفض آمنًا وسهل القياس باستخدام أدوات قياسية مثل العدادات أو المرحلات أو أجهزة المراقبة.

واحدة من المزايا الرئيسية لأجهزة استشعار المحولات الحالية هي العزل الكهربائي. يتم عزل دائرة الجهد العالي الأولية تمامًا عن دائرة القياس، مما يضمن سلامة المشغلين وحماية المعدات الحساسة. وهذا يجعل أجهزة استشعار الأشعة المقطعية مناسبة بشكل خاص لأنظمة الجهد العالي مثل المحطات الفرعية ولوحات المفاتيح الكهربائية ولوحات التوزيع الصناعية.

هناك عدة أنواع من مستشعرات محولات التيار حسب متطلبات التطبيق. تُستخدم أجهزة الاستشعار المقطعية المقسمة بشكل شائع في التركيبات التحديثية لأنه يمكن تثبيتها حول موصل موجود دون فصل الدائرة. تُستخدم عادةً أجهزة الاستشعار ذات النواة الصلبة (أو من النوع الحلقي) في التركيبات الجديدة حيث يمكن تمرير الموصل عبر القلب أثناء التجميع. تتميز مستشعرات ملف Rogowski بأنها مرنة ومحشوة بالهواء، مما يجعلها مثالية لقياس التيارات العالية والإشارات العابرة ذات النطاق الترددي الواسع. تُستخدم مستشعرات تيار تأثير هول لقياس التيار المتردد والتيار المستمر، مما يوفر تنوعًا في الأنظمة الإلكترونية الحديثة.

يتم تصنيف مستشعرات المحولات الحالية على أساس الدقة والتطبيق. تم تصميم أجهزة قياس CT لإجراء قياس دقيق في أنظمة الفوترة ومراقبة الطاقة، في حين تم تصميم أجهزة CT للحماية للاستجابة بسرعة أثناء ظروف الخطأ لتشغيل قواطع الدائرة ومنع تلف المعدات. تحدد فئات الدقة مثل 0.1 أو 0.2 أو 0.5 أو 1.0 خطأ القياس المسموح به.

وفي التطبيقات العملية، تُستخدم مستشعرات محولات التيار في الشبكات الذكية، وأنظمة الطاقة المتجددة، والأتمتة الصناعية، ومراكز التحكم في المحركات، وأنظمة إدارة الطاقة في المباني. على سبيل المثال، في محطات الطاقة الشمسية، تقوم أجهزة الاستشعار المقطعية بمراقبة تيار خرج العاكس لضمان استقرار النظام. وفي المصانع، تساعد في تتبع استهلاك طاقة الماكينة واكتشاف حالات التحميل غير الطبيعية. وفي المباني التجارية، فإنها تدعم قياس الطاقة وتحسين الكفاءة.

غالبًا ما تتكامل مستشعرات محولات التيار الحديثة مع الأنظمة الرقمية، مما يوفر مخرجات مثل تيار ثانوي 5A / 1A، أو إشارة جهد 0-5 فولت، أو إشارة تناظرية 4-20 مللي أمبير لمنصات مراقبة PLC وإنترنت الأشياء. مع تطور أنظمة الطاقة الذكية، يتم دمج أجهزة استشعار الأشعة المقطعية بشكل متزايد مع وحدات الاتصال مثل Modbus أو بوابات إنترنت الأشياء للمراقبة عن بعد وتحليل البيانات.

باختصار، تعد مستشعرات محولات التيار مكونات مهمة في أنظمة القياس والحماية الكهربائية. إنها توفر كشفًا آمنًا ودقيقًا وموثوقًا للتيار، مما يتيح إدارة الطاقة بكفاءة وسلامة النظام عبر مجموعة واسعة من التطبيقات.
