ما هي فئة المحولات الحالية؟

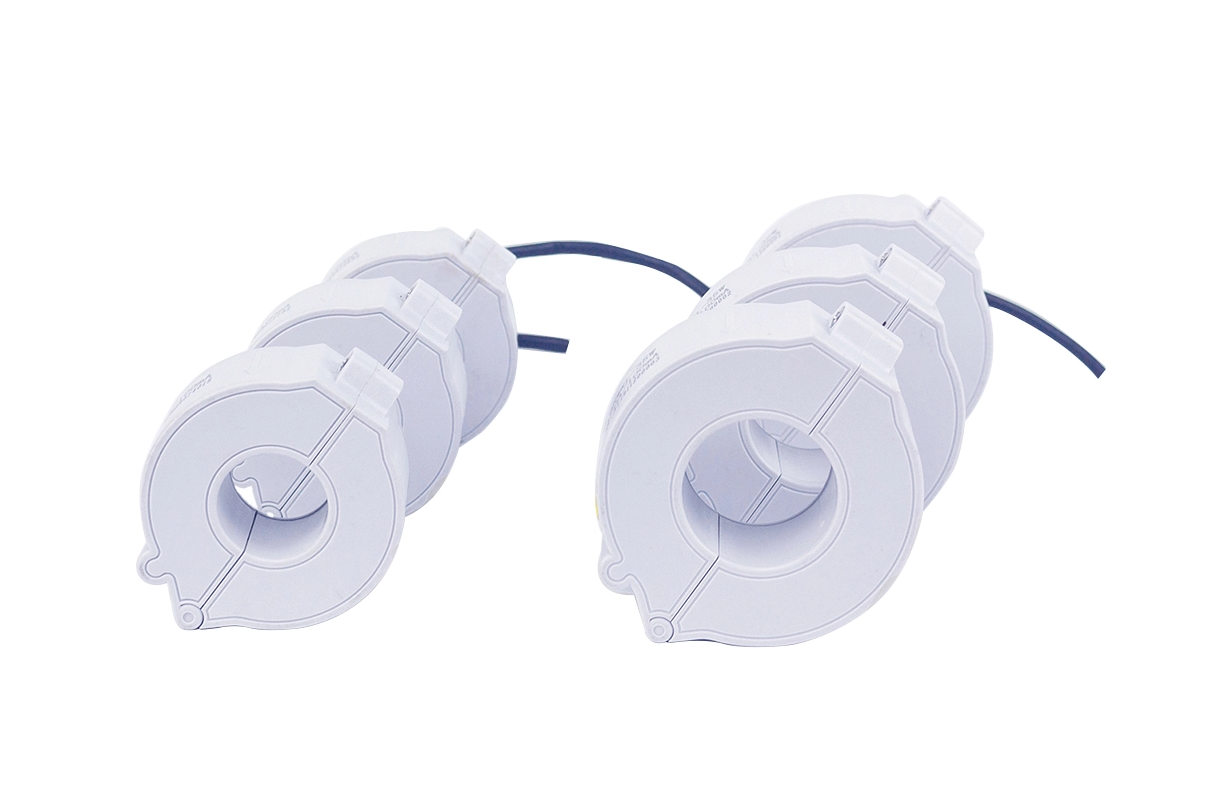

محول التيار (CT) هو محول أدوات مهم في أنظمة الطاقة، ومهمته تحويل التيارات المتناوبة الأولية العالية إلى تيارات ثانوية منخفضة موحدة (عادة 1A أو 5A) لأغراض القياس والحماية والتحكم الآمنة. تعد فئة المحولات الحالية ، والتي يتم تحديدها بشكل أساسي من خلال الدقة والأداء، معلمة أساسية تحدد مدى ملاءمة CT لتطبيقات محددة، والتي تحكمها المعايير الدولية مثل IEC 61869-2 وANSI/IEEE C57.13.

يتم تصنيف فئات CT بشكل أساسي إلى نوعين: فئات القياس وفئات الحماية، ولكل منها تركيزات تصميمية مميزة وحدود للأخطاء. تعطي فئات القياس الأولوية للدقة في ظل ظروف التشغيل العادية لضمان موثوقية قياس الطاقة وإعداد الفواتير، بينما تؤكد فئات الحماية على الأداء أثناء ظروف الخطأ لتمكين التشغيل السريع والدقيق للمرحلات الواقية.

تتضمن فئات القياس الشائعة 0.1 و0.2 و0.5 و1، حيث تمثل القيمة الرقمية الحد الأقصى لخطأ النسبة المسموح به عند التيار المقنن. تقدم الفئة 0.1 أعلى دقة (خطأ ±0.1%)، وتستخدم في مختبرات المعايرة وسيناريوهات القياس عالية الدقة. تعتبر الفئة 0.2 (±0.2% خطأ) مثالية لقياس الإيرادات التجارية والصناعية، وتحقيق التوازن بين الدقة وفعالية التكلفة. تُستخدم الفئتان 0.5 (خطأ ±0.5%) و1 (خطأ ±1%) على نطاق واسع في القياسات العامة وتطبيقات مراقبة الطاقة غير الحرجة.

يتم تحديد فئات الحماية بـ 'P' متبوعًا برقم، مثل 5P و10P، حيث يشير الرقم إلى الحد الأقصى للخطأ المركب عند عامل حد الدقة (ALF). على سبيل المثال، 5P20 يعني خطأ بحد أقصى 5% عند 20 ضعف التيار المقنن، وهو مناسب للحماية العامة من التيار الزائد. تم تصميم فئات الحماية الخاصة مثل TPX، وTPY، وTPZ للأنظمة ذات الجهد العالي، مما يقلل من تأثير التدفق المتبقي ويضمن الدقة أثناء ظروف الأعطال العابرة.
