ما هي عيوب لفائف روجوفسكي؟

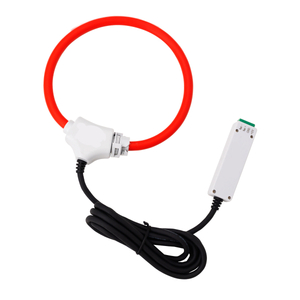

ملف Rogowski هو نوع من الأجهزة الكهربائية المستخدمة لقياس التيار المتردد (AC)، وخاصة في تطبيقات التيار العالي أو التردد العالي. إنه يعمل على مبدأ الحث الكهرومغناطيسي ويتكون من ملف حلزوني من الأسلاك الملفوفة على قلب غير مغناطيسي. عندما يتدفق تيار متردد عبر موصل محاط بالملف، فإن المجال المغناطيسي المتغير يولد جهدًا في الملف يتناسب مع معدل تغير التيار. يتم بعد ذلك دمج هذا الجهد المستحث إلكترونيًا لتوفير إشارة تتناسب مع شكل موجة التيار الفعلي.

مبدأ العمل

يقيس ملف Rogowski التيار بدون اتصال كهربائي مباشر. وهو يعمل على أساس قانون فاراداي للحث الكهرومغناطيسي، الذي ينص على أن المجال المغناطيسي المتغير يحفز الجهد في موصل قريب.

التطبيقات

تُستخدم ملفات Rogowski على نطاق واسع في مجموعة متنوعة من المجالات نظرًا لمرونتها واستجابة التردد الواسعة وسهولة التركيب. يتم تطبيقها عادة في:

مراقبة أنظمة الطاقة - لقياس تيارات التيار المتردد في شبكات الطاقة، والمفاتيح الكهربائية، والمحطات الفرعية دون انقطاع الدائرة.

الأتمتة الصناعية - تستخدم لمراقبة محركات التيار المتردد الكبيرة ومحركات الأقراص ومحولات الطاقة.

الكشف عن التيار العابر - مناسب لالتقاط نبضات قصيرة المدة أو تيارات غنية بالتوافقيات في إلكترونيات الطاقة وتحليل الأخطاء.

القياس والحماية - يتم تركيبها في العدادات الذكية والمرحلات الواقية ومعدات المراقبة لقياس التيار بأمان ودقة.

الأبحاث والاختبارات المعملية - للإعدادات التجريبية التي تتطلب قياسات تيار واسعة النطاق وغير تدخلية.

على الرغم من هذه المزايا، فإن لملف روجوفسكي أيضًا العديد من العيوب الملحوظة، والتي يمكن أن تحد من أدائه في ظروف معينة.

الحاجة إلى دائرة متكاملة
أحد العيوب الرئيسية هو الحاجة إلى دائرة متكاملة خارجية أو مدمجة للحصول على إشارة متناسبة مع التيار. يتناسب خرج الملف مع مشتق التيار، وليس التيار نفسه. وهذا يجعل نظام القياس أكثر تعقيدًا، لأنه يتطلب مكونات إلكترونية إضافية للتكامل والمعايرة والتصفية. أي خطأ في جهاز التكامل (مثل الانحراف أو الإزاحة أو الضوضاء) يمكن أن يؤثر بشكل مباشر على دقة القراءة الحالية.

أداء محدود للتردد المنخفض
تعتبر ملفات روجوفسكي أقل فعالية في قياس التردد المنخفض أو التيارات المباشرة (DC). وبما أن جهد الخرج يعتمد على معدل تغير التيار، فإن سعة الإشارة تتناقص مع انخفاض التردد. في الترددات المنخفضة جدًا أو لقياسات التيار المستمر، يوفر الملف خرجًا قليلًا أو معدومًا، مما يقيد استخدامه في تطبيقات التيار المتردد والتطبيقات العابرة فقط.

الحساسية للضوضاء الخارجية وتحديد المواقع
نظرًا لأن ملفات Rogowski لا تحتوي على قلب مغناطيسي، فقد تكون أكثر حساسية للتداخل الكهرومغناطيسي الخارجي. يعد التدريع المناسب والتأريض ضروريين لتقليل التقاط الضوضاء. بالإضافة إلى ذلك، تعتمد دقة القياس على موضع الملف ومدى تطويقه للموصل. إذا لم يكن الملف في المنتصف أو لم تكن حلقته مغلقة بالكامل، فقد تحدث أخطاء بسبب تدفق التسرب أو الاقتران المغناطيسي غير المنتظم.

المعايرة ودرجة الحرارة
تتطلب ملفات Rogowski معايرة دورية للحفاظ على الدقة، خاصة عند استخدامها في بيئات ذات اختلاف كبير في درجات الحرارة. يمكن أن تتغير مقاومة لف الملف وأداء المتكامل الإلكتروني مع درجة الحرارة، مما يؤدي إلى انحراف الإخراج وتقليل دقة القياس بمرور الوقت.

الهشاشة الميكانيكية والعناية بالتركيب
على الرغم من مرونته وسهولة تركيبه، إلا أن البناء المادي للملف يمكن أن يكون حساسًا نسبيًا. قد يؤدي الانحناء أو التمدد أو الضغط الميكانيكي المفرط إلى إتلاف اللف أو العزل، مما يؤثر على الدقة. علاوة على ذلك، إذا لم يتم إغلاق حلقة الملف بشكل صحيح، فلن يكون القياس موثوقًا به.

نطاق ديناميكي محدود
بالمقارنة مع محولات التيار التقليدية ، قد يكون لملفات روجوفسكي نطاق ديناميكي أقل، خاصة في الكشف الدقيق عن التيارات الصغيرة جدًا والكبيرة جدًا. يمكن أن يكون أدائها محدودًا بسبب حساسية المُدمج ومستوى الضوضاء في النظام.

خاتمة

يظل ملف Rogowski خيارًا ممتازًا لقياس التيار المتردد عالي التردد وواسع التردد وغير التدخلي. إن مرونته وتصميمه خفيف الوزن واستجابته الخطية تجعله لا يقدر بثمن في مراقبة الطاقة والأنظمة الصناعية والبحث. ومع ذلك، فإن عيوبه - بما في ذلك الحاجة إلى جهاز تكامل، وقيود التردد المنخفض، والحساسية المحتملة للضوضاء - تعني أنه يجب تنفيذه ومعايرته بعناية للحصول على أفضل أداء. في التطبيقات التي تتطلب قياس التيار المستمر، أو الترددات المنخفضة جدًا، أو الدقة العالية بدون تعويض إلكتروني، قد تكون محولات التيار التقليدية أو مستشعرات تأثير هول أكثر ملاءمة.
