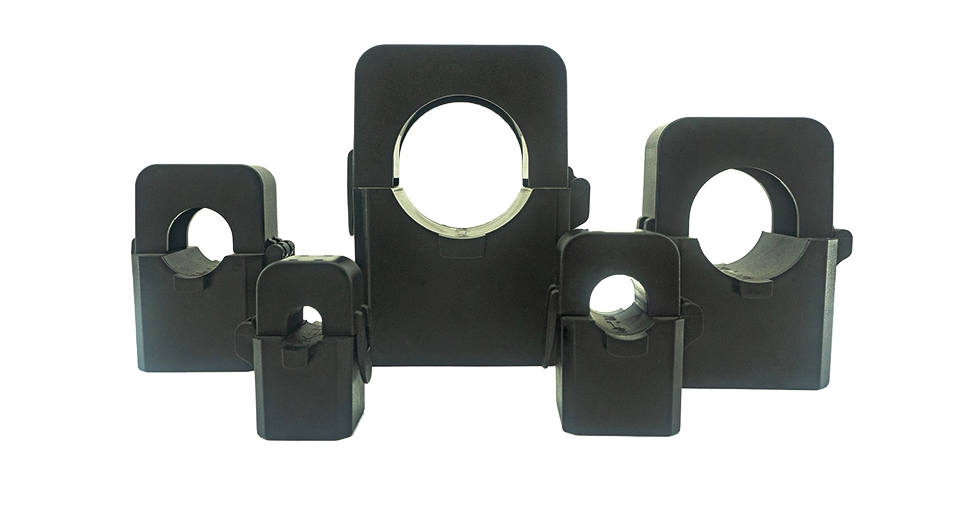

ما هو محول التيار المنفصل وكيف يعمل؟

محول التيار المنفصل هو جهاز متقدم لقياس التيار مصمم لمراقبة التيار الكهربائي بدقة دون الحاجة إلى انقطاع الطاقة أو فصل الكابل. بالمقارنة مع محولات التيار التقليدية مغلقة النواة التي تحتاج إلى إزالة الموصل أثناء التثبيت، فإن محولات CT ذات النواة المنفصلة تعتمد تصميمًا أساسيًا مفصليًا وقابل للفصل، مما يتيح التثبيت السريع والمريح مباشرة حول الكابلات أو قضبان التوصيل الموجودة. وبفضل قدرته على التركيب غير الجراحي، وموثوقية القياس العالية، وخيارات التطبيق المرنة، فإنه يستخدم على نطاق واسع في أنظمة مراقبة الطاقة، وإدارة توزيع الطاقة، والتعديلات الكهربائية، وتطبيقات الأتمتة الصناعية. تُستخدم

محولات التيار المنفصلة على نطاق واسع في بناء أنظمة إدارة الطاقة والشبكات الذكية ومراقبة الطاقة المتجددة والأتمتة الصناعية وأنظمة التوزيع الكهربائية. يتم تركيبها بشكل شائع في لوحات التحكم، ولوحات المفاتيح، وخزائن التوزيع، ومعدات مراقبة الطاقة لقياس الاستهلاك الحالي وتحسين كفاءة الطاقة.

بالمقارنة مع محولات التيار التقليدية، توفر محولات التيار المنفصلة العديد من الفوائد المهمة. أولاً، توفر قياسات تيار غير جراحية، مما يتجنب إجراء تعديلات كبيرة على الأسلاك الكهربائية الموجودة. ثانيًا، يسمح تصميمها المدمج بالتركيب في مساحات محدودة حيث قد لا تكون أجهزة CT التقليدية مناسبة. ثالثًا، توفر العديد من نماذج CT الأساسية المنقسمة دقة عالية، مما يجعلها مناسبة لتطبيقات مثل القياس الفرعي ومراقبة الحمل وتحليل جودة الطاقة.

يعتمد أداء محول التيار المنفصل على العديد من المواصفات الرئيسية، بما في ذلك تيار الإدخال المقدر، وتيار الخرج الثانوي، وفئة الدقة، ونطاق التردد، وقدرة العبء، ومستوى العزل، والمواد الأساسية. تتضمن خيارات الإخراج الشائعة إشارات 5A أو 1A أو تيار منخفض مثل مخرجات mA، والتي يمكن توصيلها مباشرة بأجهزة المراقبة أو أنظمة التحكم. بالنسبة لأنظمة إدارة الطاقة الرقمية الحديثة، تتوفر أيضًا أجهزة مقطعية مركزية مقسمة ذات خرج جهد كهربائي أو واجهات اتصال.

هناك أنواع مختلفة من محولات التيار المنفصلة المصممة لمختلف التطبيقات. تُستخدم أجهزة CT الأساسية المقسمة بشكل شائع لقياس تيار التيار المتردد في المنشآت التجارية والصناعية. تم تصميم CTs الأساسية المقسمة عالية الدقة لتطبيقات قياس الطاقة الدقيقة. تعد أجهزة CT المنفصلة المصغرة مناسبة للمعدات الكهربائية المدمجة حيث تكون مساحة التثبيت محدودة. تتضمن بعض النماذج المتقدمة وظائف معالجة الإشارات المتكاملة لتحسين استقرار القياس وتقليل الأخطاء الناجمة عن التداخل الخارجي.

تعد السلامة ميزة مهمة أخرى لمحولات التيار المنقسمة. نظرًا لأن الموصل المُقاس لا يحتاج إلى فصله، يتم تقليل مخاطر التثبيت. ومع ذلك، لا يزال ينبغي اتباع إجراءات التثبيت المناسبة، بما في ذلك اختيار النسبة الحالية الصحيحة، وضمان إغلاق القلب بالكامل بعد التثبيت، وتجنب التشغيل بدائرة ثانوية مفتوحة.

مع تطور أنظمة الطاقة الذكية والرقمنة الصناعية، أصبحت محولات التيار المنقسمة ذات أهمية متزايدة في مراقبة الطاقة والإدارة الكهربائية الذكية. إنها توفر حلاً عمليًا لقياس التيار في الوقت الفعلي، مما يساعد المستخدمين على تحليل استهلاك الطاقة، واكتشاف الظروف غير الطبيعية، وتحسين أداء النظام الكهربائي.

باختصار، محول التيار ذو النواة المنفصلة هو جهاز قياس تيار مرن وفعال وسهل التركيب. إن طريقة تركيبه غير الجراحية، والأداء الموثوق به، ومجموعة واسعة من التطبيقات تجعله خيارًا مفضلاً لأنظمة المراقبة الكهربائية الحديثة، خاصة في المشاريع التحديثية وتطبيقات إدارة الطاقة الذكية.
