ما هو محول التيار المصغر؟

تعمل على مبدأ الحث الكهرومغناطيسي، على غرار المحولات، وتتكون الأشعة المقطعية المصغرة من أربعة مكونات أساسية: ملف أولي، ولف ثانوي، ونواة عالية النفاذية (غالبًا ما تكون مصنوعة من مادة دائمة أو بلورية نانوية)، وغلاف عازل (عادةً راتنجات الإيبوكسي). يحتوي الملف الأولي، المتصل بدائرة التيار المقاسة، على عدد صغير من اللفات، بينما يحتوي الملف الثانوي، المرتبط بأدوات القياس أو المرحلات الواقية، على عدد أكبر من اللفات. النسبة الحالية (Kn) هي نسبة التيار المقنن الأولي (I1n) إلى التيار المقنن الثانوي (I2n)، معبرًا عنها بـ Kn = I1n / I2n، مما يضمن تحويل التيار المتناسب.

يتم تصنيف أجهزة التصوير المقطعي المصغرة بشكل أساسي إلى نوعين بناءً على وظيفتها: القياس والحماية. تعمل أجهزة القياس المقطعية المصغرة مع العدادات الرقمية لمراقبة التيار والجهد والطاقة في ظروف التشغيل العادية، مما يتطلب دقة عالية (غالبًا فئة 0.1% إلى 0.5%) وعزلًا موثوقًا لحماية الأدوات أثناء تيارات الأعطال. تتعاون أجهزة الحماية المقطعية الصغيرة مع المرحلات لاكتشاف الدوائر القصيرة أو الأحمال الزائدة، وتنشيط عزل الأخطاء فقط عندما ترتفع التيارات إلى عدة أضعاف المستوى الطبيعي، مع فئات دقة تبلغ 5P أو 10P للاستجابة الموثوقة للخطأ.

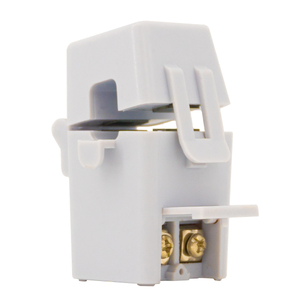

تشتمل الميزات الرئيسية لأجهزة CT الصغيرة على الحجم الصغير، وإزاحة الطور المنخفض، ونطاق درجة حرارة التشغيل الواسع (-40 درجة مئوية إلى 95 درجة مئوية)، والتوافق مع المعايير الدولية مثل IEC 60044-1 وIEC 61869-2. كما أنها توفر إشارات إخراج متنوعة (4-20 مللي أمبير، 0-5 فولت) وخيارات التثبيت غير التدخلية مثل التصميمات ذات النواة المنفصلة أو التصميمات المثبتة، والتي تسمح بالنشر دون قطع كابلات الطاقة الموجودة.
