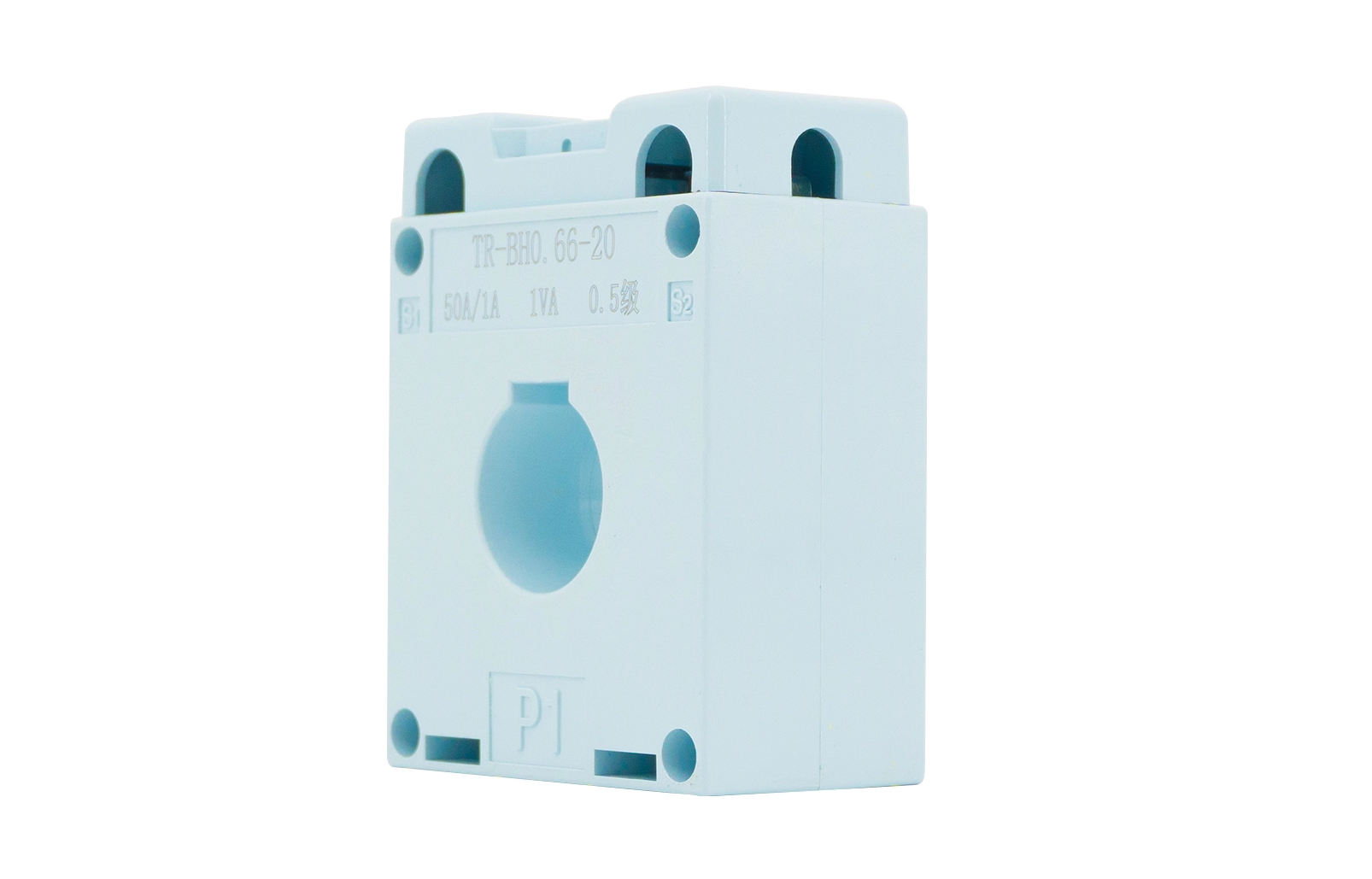

ما هو محول التيار الأساسي الصلب؟

محول التيار الصلب الأساسي (CT) هو محول أداة دقيقة مصمم لخفض التيار المتردد العالي (AC) في أنظمة الطاقة إلى تيار ثانوي قياسي منخفض المستوى (عادةً 1A أو 5A) للقياس الآمن والمراقبة والترحيل الوقائي.

إنه يعمل على مبدأ الحث الكهرومغناطيسي، حيث يولد التيار الأولي الذي يتدفق عبر موصل ويمر عبر قلبه تدفقًا مغناطيسيًا، والذي بدوره يحفز تيارًا متناسبًا في ملف اللف الثانوي حول القلب. السمة المميزة للقلب الصلب المقطعي المحوسب هو قلبه المغناطيسي الحلقي المستمر وغير المنقطع (على شكل كعكة)، وعادة ما يكون مصنوعًا من مواد عالية النفاذية مثل السيليكون الصلب أو الفريت. على عكس CTs ذات النواة المنفصلة ، ​​لا يحتوي هذا الهيكل الصلب على فجوات، مما يضمن مسارًا مغناطيسيًا موحدًا، والحد الأدنى من تسرب التدفق، والاقتران المغناطيسي الممتاز بين الدوائر الأولية والثانوية.

غالبًا ما يكون الملف الأولي عبارة عن تمريرة واحدة لموصل الطاقة الرئيسي عبر مركز القلب، بينما يتكون الملف الثانوي من عدة لفات ملفوفة بدقة تحدد نسبة تحويل الأشعة المقطعية. يتمتع CT الأساسي الصلب بالعديد من المزايا الرئيسية. فهو يوفر دقة استثنائية، مع فئات دقة تتراوح من 0.1% إلى 0.5%، مما يجعله مثاليًا لقياس الإيرادات وتطبيقات الحماية المهمة. يقاوم القلب الصلب المحكم الغبار والرطوبة والضغط الميكانيكي، مما يضمن أداءً مستقرًا في البيئات الصناعية والخارجية القاسية.

كما أنه يوفر عزلًا كهربائيًا قويًا بين الدوائر الأولية ذات الجهد العالي والأجهزة الثانوية ذات الجهد المنخفض ومعدات الحماية والأفراد. يتطلب التثبيت إلغاء تنشيط الدائرة لربط الموصل الأساسي عبر قلب CT، مما يجعله مناسبًا بشكل أفضل للتركيبات الدائمة والثابتة في البناء الجديد ومحطات الطاقة الفرعية ولوحات التحكم الصناعية.

يستخدم على نطاق واسع في أنظمة توليد ونقل وتوزيع الطاقة لقياس التيار وقياس الطاقة وحماية التيار الزائد وتحليل جودة الطاقة. العيب الرئيسي هو عدم مرونتها: لا يمكن تعديلها وتحديثها على الموصلات الحية الموجودة دون إيقاف تشغيل النظام، على عكس البدائل المنقسمة. على الرغم من ذلك، فإن دقتها وموثوقيتها التي لا مثيل لها تجعل من الأشعة المقطعية ذات النواة الصلبة الخيار المفضل للتطبيقات التي تكون فيها دقة القياس والاستقرار على المدى الطويل أمرًا بالغ الأهمية.
