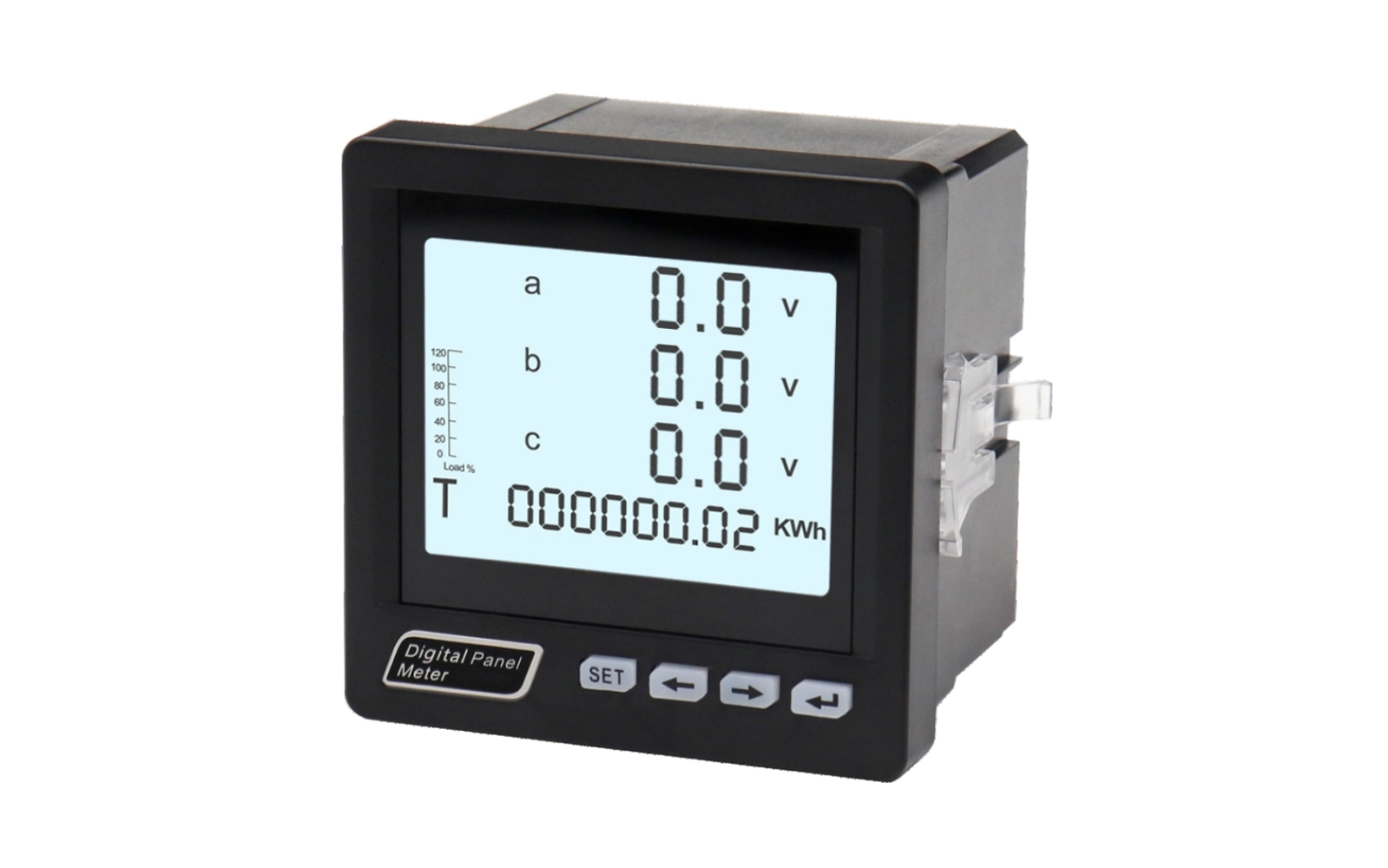

ما هو عداد اللوحة الرقمية؟

عداد اللوحة الرقمية هو جهاز قياس إلكتروني يستخدم لعرض المعلمات الكهربائية أو الفيزيائية بتنسيق رقمي واضح. يتم تثبيته بشكل شائع على لوحات التحكم والمعدات الصناعية وأنظمة توزيع الطاقة وأنظمة التشغيل الآلي لمراقبة وعرض القيم مثل الجهد والتيار والطاقة ودرجة الحرارة والتردد والضغط وإشارات القياس الأخرى. بالمقارنة مع أجهزة القياس التناظرية التقليدية التي تستخدم المؤشر والمقياس، توفر أجهزة قياس اللوحة الرقمية إمكانية قراءة أعلى ودقة أفضل ومراقبة بيانات أكثر ملاءمة.

يتكون عداد اللوحة الرقمية النموذجي من عدة مكونات رئيسية، بما في ذلك دائرة إدخال الإشارة، والمحول التناظري إلى الرقمي (ADC)، والمعالج الدقيق، ووحدة العرض، ودائرة إمداد الطاقة. تستقبل دائرة الإدخال إشارات القياس من أجهزة الاستشعار أو محولات الطاقة. على سبيل المثال، يمكن لمحول التيار (CT) توفير إشارة تيار منخفضة، في حين يمكن لمحول طاقة الجهد توفير خرج جهد قياسي. يقوم المحول التناظري إلى الرقمي بتحويل هذه الإشارات إلى بيانات رقمية، والتي تتم معالجتها بواسطة المعالج الدقيق الداخلي. يتم عرض قيمة القياس النهائية على شاشة LED أو LCD ليتمكن المستخدمون من قراءتها.

تُستخدم عدادات اللوحة الرقمية على نطاق واسع لتطبيقات القياس الكهربائي. في أنظمة الطاقة، غالبًا ما يتم استخدامها لقياس تيار التيار المتردد، وجهد التيار المتردد، والتيار المستمر، والجهد المستمر، والتردد، وعامل الطاقة، والطاقة النشطة، واستهلاك الطاقة. وفي الأتمتة الصناعية، يمكنهم مراقبة معلمات العملية وتوفير المعلومات في الوقت الفعلي للمشغلين. تدعم العديد من أجهزة قياس اللوحات الرقمية الحديثة أنواعًا متعددة من المدخلات، مما يسمح لها بالعمل مع إشارات مثل 0-10 فولت، و4-20 مللي أمبير، وإشارات النبض، والمزدوجات الحرارية، وكاشفات درجة الحرارة المقاومة (RTDs).

إحدى المزايا الرئيسية لأجهزة القياس اللوحية الرقمية هي دقة القياس العالية. تعمل تقنية المعالجة الرقمية على تقليل أخطاء القراءة الناتجة عن الملاحظة البشرية والحركة الميكانيكية. توفر العديد من النماذج قياسًا عالي الدقة مع معلمات قابلة للتعديل ووظائف معايرة وإعدادات قابلة للبرمجة. يمكن للمستخدمين تكوين نطاقات العرض وحدود الإنذار وخيارات الاتصال ووحدات القياس وفقًا لمتطلبات التطبيق المختلفة.

ميزة أخرى مهمة لأجهزة القياس اللوحية الرقمية هي قدرتها على التواصل مع أنظمة التحكم الأخرى. تشتمل العديد من النماذج المتقدمة على واجهات اتصال مثل RS485 أو Modbus RTU أو Ethernet أو بروتوكولات الاتصالات الصناعية الأخرى. وهذا يسمح بنقل بيانات القياس إلى أنظمة PLC، وأنظمة SCADA، وأجهزة الكمبيوتر، ومنصات المراقبة عن بعد. ونتيجة لذلك، تلعب أجهزة القياس اللوحية الرقمية دورًا مهمًا في المصانع الذكية وأنظمة إدارة الطاقة الذكية.

تتوفر أجهزة القياس اللوحية الرقمية بأنواع مختلفة وفقًا لوظائف القياس الخاصة بها. تم تصميم الأميتر الرقمي لقياس وعرض التيار، بينما يقيس الفولتميتر الرقمي الجهد. يمكن للعداد الرقمي متعدد الوظائف قياس العديد من المعلمات الكهربائية في نفس الوقت، بما في ذلك الجهد والتيار والطاقة والطاقة والتردد. تم تصميم بعض النماذج المتخصصة للاستخدام مع محولات التيار، مما يوفر مراقبة دقيقة للتيار في معدات التوزيع الكهربائية.

في التطبيقات الكهربائية، يتم تركيب عدادات اللوحة الرقمية بشكل شائع في المفاتيح الكهربائية وخزائن التوزيع ولوحات التحكم ومعدات الاختبار وأنظمة الطاقة المتجددة. يتم استخدامها على نطاق واسع في صناعات مثل توليد الطاقة والتصنيع والاتصالات والنقل وإدارة الطاقة في المباني. على سبيل المثال، في نظام الطاقة الشمسية، يمكن لمقياس اللوحة الرقمية مراقبة جهد التيار المستمر والتيار وإخراج الطاقة لمساعدة المشغلين على تقييم أداء النظام.

بالمقارنة مع أجهزة القياس التناظرية التقليدية، توفر أجهزة القياس اللوحية الرقمية العديد من الفوائد، بما في ذلك القراءة الأسهل والدقة الأعلى والتصميم المدمج والقدرة على الوظائف المتعددة والتكامل الأفضل مع أنظمة التحكم الحديثة. إن قدرتها على جمع ونقل بيانات القياس في الوقت الفعلي تجعلها عنصرًا أساسيًا في تطبيقات المراقبة والأتمتة الكهربائية الحديثة.

ومع تطور الشبكات الذكية، وإنترنت الأشياء الصناعي، وتقنيات إدارة الطاقة، أصبحت عدادات اللوحات الرقمية أكثر ذكاءً. ومن المتوقع أن تشمل المنتجات المستقبلية الاتصالات اللاسلكية والمراقبة السحابية وتحليل البيانات المتقدم وتحسين التكامل مع أنظمة الطاقة الذكية. مع استمرار الصناعات في طلب حلول قياس أكثر كفاءة ودقة، ستظل عدادات اللوحة الرقمية أداة مهمة للمراقبة والتحكم الكهربائي.
