TR-DA51
TR
نظرة عامة على المنتج

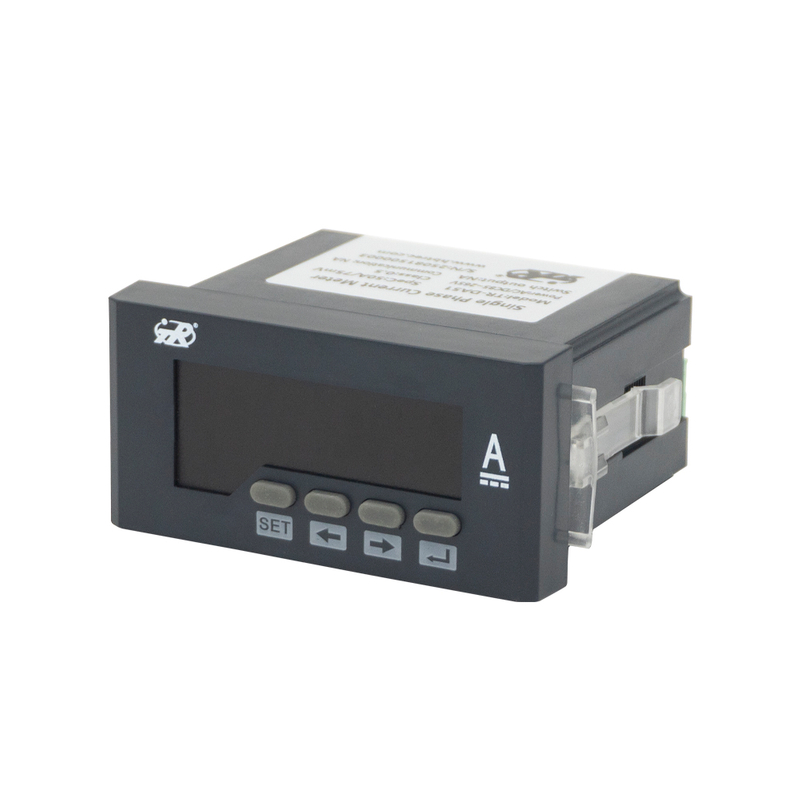

يعد مقياس التيار أحادي الطور مع نطاقات إدخال تيار مستمر تبلغ 75 مللي فولت و20 مللي أمبير و4-20 مللي أمبير أداة متعددة الاستخدامات وعالية الدقة مصممة لقياس ومراقبة التيار المباشر في الأنظمة الكهربائية بشكل دقيق. يتم استخدامه على نطاق واسع في البيئات الصناعية والتجارية والمختبرية لضمان الكفاءة التشغيلية وحماية المعدات والامتثال للسلامة. من خلال دعم إشارات الإدخال القياسية المتعددة، يمكن لمقياس التيار هذا التفاعل مع مجموعة متنوعة من أجهزة الاستشعار ومحولات الطاقة ومحولات التيار، مما يجعله قابلاً للتكيف مع سيناريوهات القياس المتنوعة.
ميزات المنتجات
* قياس عالي الدقة لجهد التيار المتردد/المستمر أحادي الطور.
* توفير شاشة العرض الرقمية للأنبوب واستعلام البيانات المحلية.
* نسبة PT قابلة للبرمجة.
* دعم الاتصالات RS-485، بروتوكول Modbus-RTU.
* تقديم الدعم لمفتاح الإدخال والإخراج وإخراج الإرسال التناظري.
* مجموعة متنوعة من الأبعاد لتلبية المتطلبات المختلفة لصندوق التوزيع الكهربائي.
تطبيقات مقياس التيار أحادي الطور (DC 75 مللي فولت، 20 مللي أمبير، 4-20 مللي أمبير):
الأتمتة والتحكم الصناعي:
يراقب التيار من أجهزة الاستشعار ومحولات الطاقة في الآلات، وأجهزة التحكم المنطقية القابلة للبرمجة، ولوحات التحكم، مما يضمن التشغيل الآمن ودقة العملية.
مراقبة وإدارة الطاقة:
تستخدم في عدادات الطاقة، وأنظمة توزيع التيار المستمر، ومراقبة إمدادات الطاقة لتتبع التيار وتحسين كفاءة الطاقة.
أنظمة الطاقة المتجددة:
يقيس تيار التيار المستمر في مصفوفات الطاقة الشمسية الكهروضوئية وبنوك البطاريات وأنظمة طاقة الرياح لمراقبة الأداء بدقة.
المركبات الكهربائية وأنظمة الشحن:
يدعم مراقبة البطارية وتيارات ناقل التيار المستمر في المركبات الكهربائية ومحطات الشحن لضمان التشغيل الآمن والشحن الفعال.
تطبيقات المختبرات والاختبارات:
توفر قياسًا دقيقًا للتيار للاختبارات الإلكترونية والتجارب ومهام المعايرة.
البعد الميكانيكي (مم)
| البعد المخطط (L × H) | تباين تجميع اللوحة (A×B) | البعد المفتوح (S×Y) | إجمالي الطول (ن) | عميق (م) | |
| 48 × 48 | 44 × 44 | 45 × 45 | 90 | 84 | |
| 48 × 96 | 90 × 44 | 92 × 45 | 93 | 78 | √ |
| 72 × 72 | 67 × 67 | 68 × 68 | 93 | 78 | |
| 80 × 80 | 75 × 75 | 76 × 76 | 93 | 78 | |
| 96 × 96 | 91 × 91 | 92 × 92 | 93 | 78 | |
| 120 × 120 | 110 × 110 | 111 × 111 | 93 | 78 |
معلمات المنتج
اتصال | مرحلة واحدة |
إدخال تيار | تيار مستمر 75 مللي فولت 20 مللي أمبير 4-20 مللي أمبير |
الحمل الزائد | الاستمرارية: 1.2 مرة / لحظة: 10 مرات / 5s |
دقة | الفئة 0.5،0.2 |
استهلاك الطاقة | ≤2va |
تكرار | 45-65 هرتز |
مزود الطاقة | التيار المتناوب 220 فولت (المصنع الافتراضي) ؛ AC85~265&DC100V; تيار متردد 380 فولت؛ تيار مستمر 48 فولت. DC24V. DC12V. (حسب الطلب) |
تواتر الطاقة مع الجهد | 2kV/1min |
درجة حرارة التشغيل | -10-+55 درجة مئوية |
درجة حرارة التخزين | -20-+75 درجة مئوية |
الرطوبة النسبية | ＜ 80 ٪ RH |
تعريف النموذج
نظرة عامة على المنتج
يعد مقياس التيار أحادي الطور مع نطاقات إدخال تيار مستمر تبلغ 75 مللي فولت و20 مللي أمبير و4-20 مللي أمبير أداة متعددة الاستخدامات وعالية الدقة مصممة لقياس ومراقبة التيار المباشر في الأنظمة الكهربائية بشكل دقيق. يتم استخدامه على نطاق واسع في البيئات الصناعية والتجارية والمختبرية لضمان الكفاءة التشغيلية وحماية المعدات والامتثال للسلامة. من خلال دعم إشارات الإدخال القياسية المتعددة، يمكن لمقياس التيار هذا التفاعل مع مجموعة متنوعة من أجهزة الاستشعار ومحولات الطاقة ومحولات التيار، مما يجعله قابلاً للتكيف مع سيناريوهات القياس المتنوعة.
ميزات المنتجات
* قياس عالي الدقة لجهد التيار المتردد/المستمر أحادي الطور.
* توفير شاشة العرض الرقمية للأنبوب واستعلام البيانات المحلية.
* نسبة PT قابلة للبرمجة.
* دعم الاتصالات RS-485، بروتوكول Modbus-RTU.
* تقديم الدعم لمفتاح الإدخال والإخراج وإخراج الإرسال التناظري.
* مجموعة متنوعة من الأبعاد لتلبية المتطلبات المختلفة لصندوق التوزيع الكهربائي.
تطبيقات مقياس التيار أحادي الطور (DC 75 مللي فولت، 20 مللي أمبير، 4-20 مللي أمبير):
الأتمتة والتحكم الصناعي:
يراقب التيار من أجهزة الاستشعار ومحولات الطاقة في الآلات، وأجهزة التحكم المنطقية القابلة للبرمجة، ولوحات التحكم، مما يضمن التشغيل الآمن ودقة العملية.
مراقبة وإدارة الطاقة:
تستخدم في عدادات الطاقة، وأنظمة توزيع التيار المستمر، ومراقبة إمدادات الطاقة لتتبع التيار وتحسين كفاءة الطاقة.
أنظمة الطاقة المتجددة:
يقيس تيار التيار المستمر في مصفوفات الطاقة الشمسية الكهروضوئية وبنوك البطاريات وأنظمة طاقة الرياح لمراقبة الأداء بدقة.
المركبات الكهربائية وأنظمة الشحن:
يدعم مراقبة البطارية وتيارات ناقل التيار المستمر في المركبات الكهربائية ومحطات الشحن لضمان التشغيل الآمن والشحن الفعال.
تطبيقات المختبرات والاختبارات:
توفر قياسًا دقيقًا للتيار للاختبارات الإلكترونية والتجارب ومهام المعايرة.
البعد الميكانيكي (مم)
| البعد المخطط (L × H) | تباين تجميع اللوحة (A×B) | البعد المفتوح (S×Y) | إجمالي الطول (ن) | عميق (م) | |
| 48 × 48 | 44 × 44 | 45 × 45 | 90 | 84 | |
| 48 × 96 | 90 × 44 | 92 × 45 | 93 | 78 | √ |
| 72 × 72 | 67 × 67 | 68 × 68 | 93 | 78 | |
| 80 × 80 | 75 × 75 | 76 × 76 | 93 | 78 | |
| 96 × 96 | 91 × 91 | 92 × 92 | 93 | 78 | |
| 120 × 120 | 110 × 110 | 111 × 111 | 93 | 78 |
معلمات المنتج
اتصال | مرحلة واحدة |
إدخال تيار | تيار مستمر 75 مللي فولت 20 مللي أمبير 4-20 مللي أمبير |
الحمل الزائد | الاستمرارية: 1.2 مرة / لحظة: 10 مرات / 5s |
دقة | الفئة 0.5،0.2 |
استهلاك الطاقة | ≤2va |
تكرار | 45-65 هرتز |
مزود الطاقة | التيار المتناوب 220 فولت (المصنع الافتراضي) ؛ AC85~265&DC100V; تيار متردد 380 فولت؛ تيار مستمر 48 فولت. DC24V. DC12V. (حسب الطلب) |
تواتر الطاقة مع الجهد | 2kV/1min |
درجة حرارة التشغيل | -10-+55 درجة مئوية |
درجة حرارة التخزين | -20-+75 درجة مئوية |
الرطوبة النسبية | ＜ 80 ٪ RH |
تعريف النموذج
