ما هو الفرق بين المحول والمحول الحالي؟

المحول ومحول التيار (CT) كلاهما من الأجهزة الكهربائية التي تعمل على مبدأ الحث الكهرومغناطيسي. يقومون بنقل الطاقة الكهربائية أو الإشارات الكهربائية من دائرة إلى أخرى من خلال المجال المغناطيسي. على الرغم من أن لديهم بناء مماثل، إلا أن أغراضهم وتصاميمهم وتطبيقاتهم مختلفة.

المحول هو جهاز كهربائي عام يستخدم لتغيير مستوى الجهد لطاقة التيار المتردد (AC). يمكنه زيادة الجهد (محول رفع) أو تقليل الجهد (محول تنحي) مع الحفاظ على التردد دون تغيير. تستخدم المحولات على نطاق واسع في توليد الطاقة ونقلها وتوزيعها والأنظمة الكهربائية الصناعية. والغرض الرئيسي منها هو نقل الطاقة الكهربائية بكفاءة بين الدوائر وتوفير مستويات الجهد المناسبة لتطبيقات مختلفة.

يتكون النموذجي المحول من ملف أولي، وملف ثانوي، ونواة مغناطيسية. عندما يتم تطبيق جهد التيار المتردد على الملف الأولي، فإنه يخلق مجالًا مغناطيسيًا متغيرًا في القلب. هذا المجال المغناطيسي يستحث الجهد في اللف الثانوي. تعتمد نسبة الجهد بين الجانبين الأولي والثانوي على عدد اللفات في كل ملف. تم تصميم المحولات للتعامل مع مستويات الطاقة العالية وعادة ما يتم توصيلها مباشرة بدوائر الطاقة.

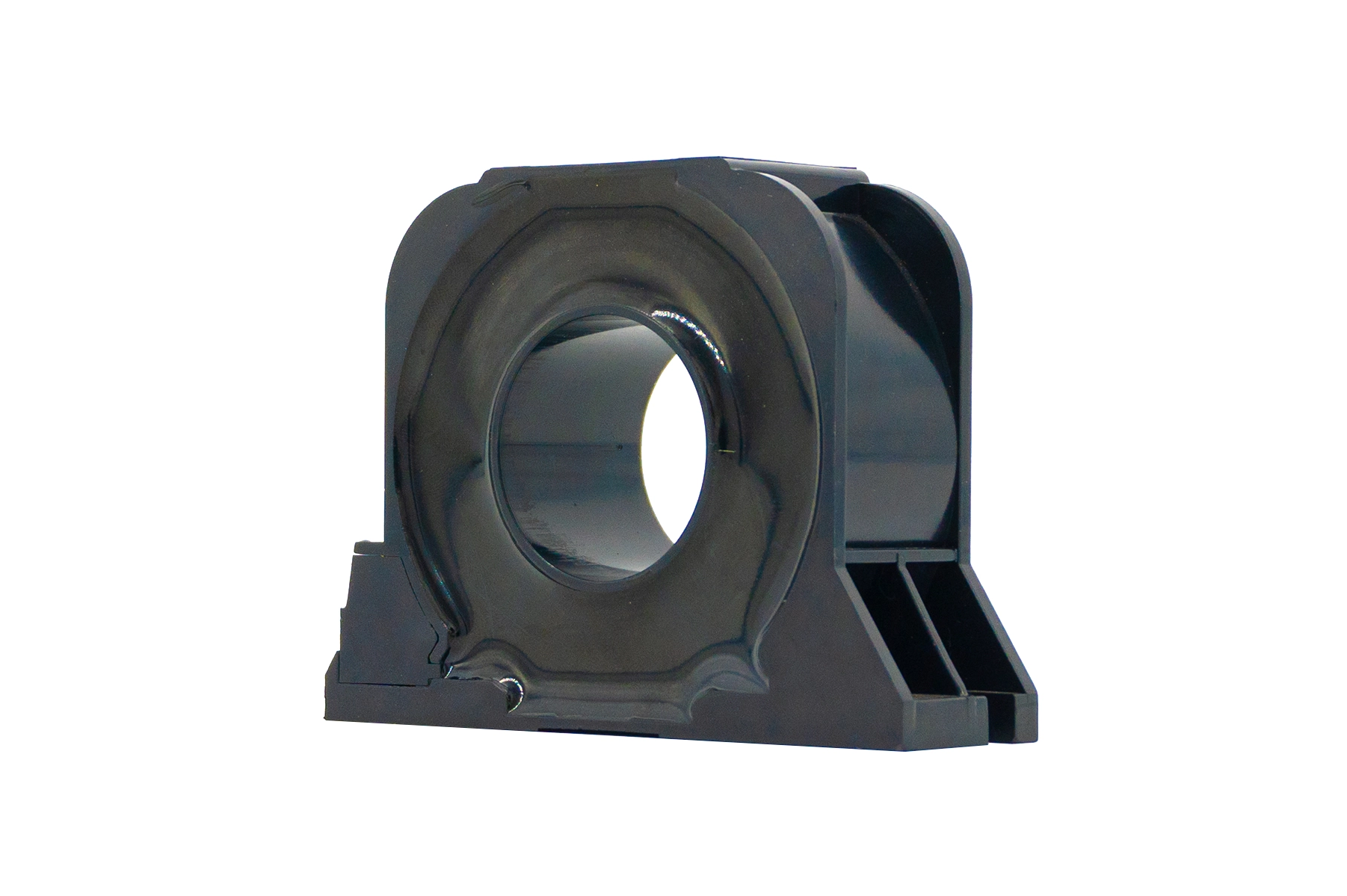

محول التيار (CT) هو نوع خاص من المحولات مصمم خصيصًا لقياس التيار الكهربائي. بدلاً من تغيير مستويات الجهد بشكل أساسي، يعمل التصوير المقطعي المحوسب على تقليل التيار العالي في نظام الطاقة إلى خرج تيار موحد أصغر يمكن قياسه بأمان بواسطة أدوات مثل أجهزة قياس التيار الكهربائي، وعدادات الطاقة، ومرحلات الحماية، وأنظمة المراقبة.

الفرق الرئيسي بين المحول والمحول الحالي هو الغرض منهما. يقوم المحول بنقل الطاقة الكهربائية وتغيير مستويات الجهد، بينما يقوم محول التيار بتحويل التيارات الكبيرة إلى قيم قابلة للقياس للمراقبة والحماية. على سبيل المثال، قد يقوم محول الطاقة بتحويل جهد نقل 110 كيلو فولت إلى جهد توزيع 10 كيلو فولت، في حين أن محول التيار قد يحول تيار خط 1000 أمبير إلى إشارة خرج 5 أمبير أو 1 أمبير لجهاز قياس.

هناك اختلاف مهم آخر وهو طريقة الاتصال. يحتوي المحول العادي على ملفات أولية وثانوية متصلة بالدوائر الكهربائية لنقل الطاقة. عادةً ما يكون ملف محول التيار الأساسي متصلاً على التوالي مع خط الطاقة، مما يسمح لتيار الحمل بالمرور عبره. الجانب الثانوي متصل بمعدات القياس أو الحماية. نظرًا لأن جهاز CT الثانوي ينتج تيارًا، فلا ينبغي أبدًا تركه مفتوحًا أثناء تنشيط الجانب الأساسي، حيث قد يتولد جهد عالي خطير.

تصميم اللفات مختلف أيضًا. تحتوي محولات الطاقة عادةً على العديد من اللفات على كل من الملفات الأولية والثانوية لتحقيق تحويل الجهد المطلوب. في المقابل، محول التيار غالبًا ما يكون له لفات واحدة فقط أو عدد قليل من اللفات على الجانب الأساسي، في حين أن الجانب الثانوي له العديد من اللفات. يسمح هذا التصميم للأشعة المقطعية بتقليل التيارات الكبيرة إلى مستوى أقل مع الحفاظ على القياس الدقيق.

الدقة هي اختلاف رئيسي آخر. تركز محولات الطاقة بشكل أساسي على الكفاءة والقدرة على نقل الطاقة، بينما تتطلب محولات التيار دقة قياس عالية. يتم تصنيف CTs وفقًا لفئات الدقة، مثل الفئة 0.5 أو الفئة 0.2 أو فئات الحماية مثل 5P و10P، اعتمادًا على متطلبات التطبيق الخاصة بها.

في التطبيقات العملية، يتم استخدام المحولات في إمدادات الطاقة، والمحطات الفرعية، والمعدات الصناعية، والشبكات الكهربائية. تستخدم محولات التيار على نطاق واسع في القياس الكهربائي، والشبكات الذكية، وأنظمة الطاقة المتجددة، والأتمتة الصناعية، وأنظمة الحماية. إنها تسمح للمهندسين بمراقبة التيار الكهربائي دون توصيل المعدات الحساسة مباشرة بالدوائر ذات التيار العالي.

باختصار، تستخدم كل من المحولات ومحولات التيار الحث الكهرومغناطيسي، ولكنها تخدم أدوارًا مختلفة. يستخدم المحول بشكل رئيسي لتحويل الجهد ونقل الطاقة، في حين يتم استخدام محول التيار لقياس التيار والحماية الكهربائية. تتعامل المحولات مع نقل الطاقة، بينما توفر محولات التيار معلومات تيار آمنة ودقيقة لأنظمة المراقبة والتحكم.
