ما هو استخدام ملف Rogowski؟

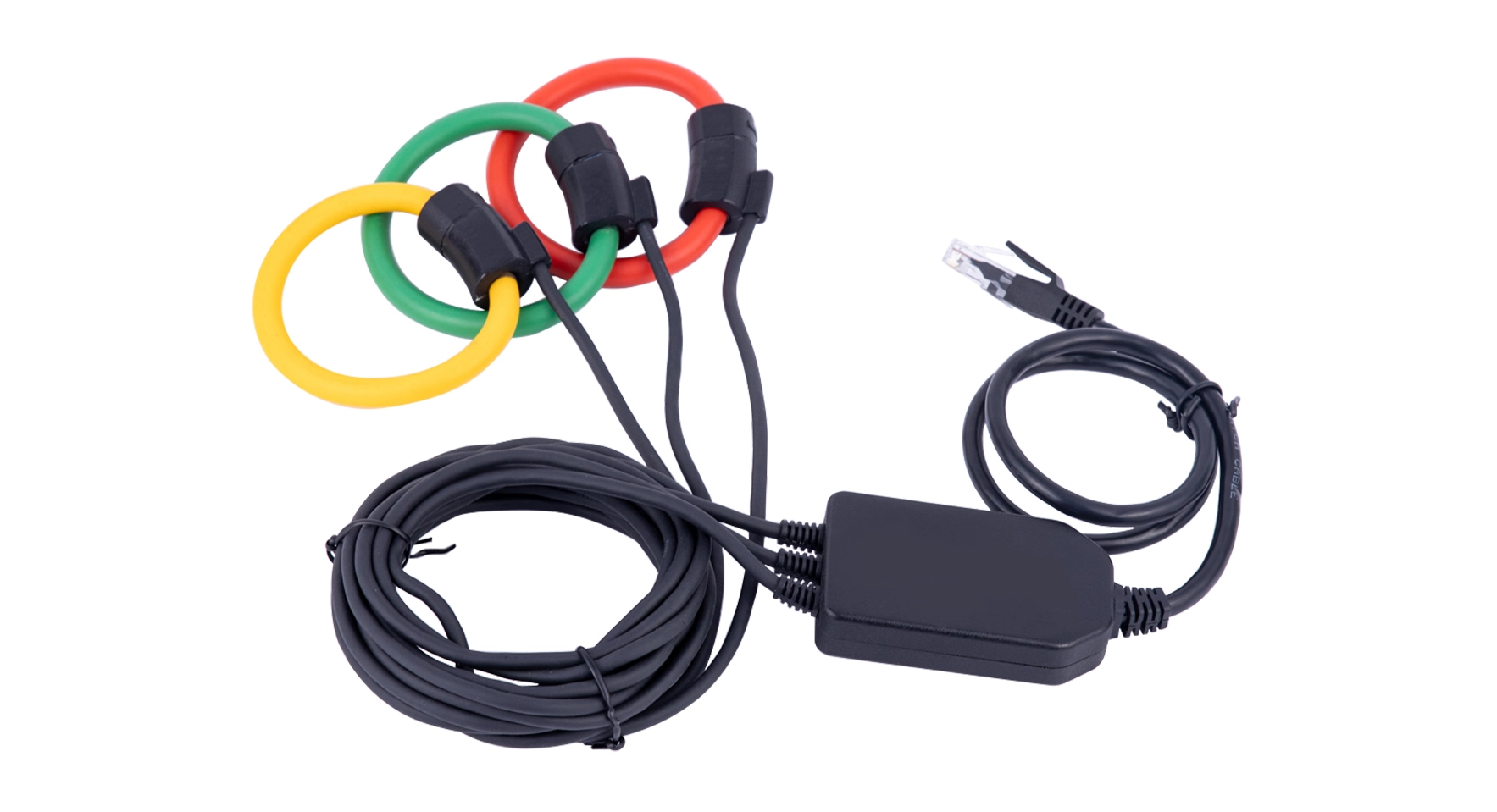

ملف Rogowski عبارة عن محول مرن لاستشعار التيار بقلب هوائي، ويتم تطبيقه على نطاق واسع لقياس التيار المتردد (AC)، والارتفاعات العابرة، والتيارات النبضية عالية التردد، وغالبًا ما يتم إقرانه بوحدة متكاملة لتحويل خرج الجهد التفاضلي الخام إلى إشارات قياسية قابلة للقراءة. على عكس محولات التيار التقليدية ذات النواة الحديدية (CTs)، فهي لا تحتوي على مواد مغناطيسية حديدية، مما يقضي على التشبع المغناطيسي وفقدان النواة، مما يجعلها لا غنى عنها لقياس الطاقة الحديثة وسيناريوهات الحماية.

أولاً، إنه يخدم مراقبة توزيع الطاقة الأساسية في المفاتيح الكهربائية ذات الجهد المنخفض مثل خزانات GGD وMNS. يمكن لف ملفات Rogowski ثلاثية الطور مع أدوات التكامل المتكاملة حول قضبان التوصيل دون انقطاع التيار الكهربائي أثناء التعديل التحديثي، والتقاط تيار الحمل ثلاثي الطور في الوقت الحقيقي لقياس استهلاك الطاقة، والكشف عن عدم التوازن ثلاثي الطور، والإنذار المبكر للحمل الزائد. تعتمد المباني التجارية ومراكز البيانات وورش عمل المصانع على هذه المستشعرات لجمع بيانات الطاقة الفرعية لإدارة الطاقة في جانب الطلب، وحساب الطاقة النشطة، والطاقة التفاعلية، والتشوه التوافقي الكلي لدعم تحسين توفير الطاقة وتخصيص التكلفة. وفي الوقت نفسه، فإنه يتيح مراقبة جودة الطاقة من خلال التقاط التيارات التوافقية المشوهة بدقة من الأحمال ذات التردد المتغير، وتغذية البيانات إلى محللي جودة الطاقة لتحديد أخطاء الوميض وتشويه شكل الموجة.

ثانيا، تعتبر أنظمة الطاقة المتجددة مجال تطبيق رئيسي. في محطات الطاقة الكهروضوئية، يقوم الملف بتثبيت ناقل الإخراج ثلاثي الطور للعاكسات المتصلة بالشبكة لمراقبة التيار المرتبط بالشبكة، وتنفيذ الحماية ضد العزلة، وتتبع كفاءة توليد الطاقة. تعتمد محولات طاقة الرياح وأجهزة تخزين الطاقة أيضًا ملفات Rogowski لقياس تيارات الشحن والتفريغ ثنائية الاتجاه؛ تتكيف استجابة التردد الواسعة بشكل مثالي مع تيارات التبديل عالية التردد الناتجة عن إلكترونيات الطاقة، مما يتجنب تشويه الشكل الموجي أثناء اختبارات زيادة ماس كهربائى. بالنسبة لمجموعات محطات الشحن الكبيرة، تقوم مجموعات Rogowski المكونة من ثلاث قطع بمراقبة إجمالي تيارات الخزانة الواردة لموازنة أحمال الشحن ومنع إيقاف تشغيل التيار الزائد.

ثالثاً، تعتمد معدات الطاقة الصناعية والصيانة التنبؤية بشكل كبير على هذا المستشعر. فهو يقيس تيارات المدخلات والمخرجات لمحولات التردد، وأفران التسخين متوسطة التردد، ومعدات صهر القوس، حتى في ظل الظروف الحالية الكبيرة والمتقلبة للغاية. يقوم فنيو الصيانة بتحليل توافقيات تيار المحرك المجمعة بواسطة ملفات Rogowski للتنبؤ بشيخوخة الملف وتلف المحمل، وربط الإشارات بأنظمة PLC وDCS لحماية التعشيق التلقائي. في المختبرات ومؤسسات الاختبار التابعة لجهات خارجية، تقوم بمطابقة محللات الطاقة وأجهزة ذبذبات الذبذبات لإكمال اختبارات النوع لمحولات الطاقة UPS وSVG وSiC، مما يوفر أخذ عينات من الشكل الموجي عالي الدقة للتحقق من الأداء.

رابعا، يتم نشره في تشخيص أخطاء شبكة الطاقة ومعدات الجهد المتوسط. تستخدم الوحدات الحلقية الرئيسية والمحولات الصندوقية وخزائن نظم المعلومات الجغرافية ملفات Rogowski المدمجة لتسجيل الأخطاء؛ تقوم ميزة مقاومة التشبع الخاصة بها بإعادة إنتاج التيارات العابرة ذات الدائرة القصيرة الحادة بشكل كامل للمساعدة في تحديد أخطاء الخط. في مجالات خاصة مثل مصدر طاقة الجر العابر بالسكك الحديدية واختبار نبضات البرق، يناسب الملف المرن مساحات التثبيت الضيقة ويلتقط بشكل موثوق التيارات النبضية الفورية التي لا يمكن لأجهزة CT الصلبة قياسها.
