ما مدى دقة ملف روجوفسكي؟

ملف Rogowski هو نوع من محولات التيار مصمم لقياس التيار المتردد بدقة عالية وعرض نطاق واسع وأداء أمان ممتاز. وهو يتألف من ملف ملفوف بشكل موحد يوضع حول موصل يحمل تيارًا. على عكس محولات التيار التقليدية ذات القلب الحديدي، يستخدم ملف Rogowski بنية قلب هوائي، مما يزيل التشبع المغناطيسي ويسمح له بقياس نطاق واسع جدًا من التيارات بدقة. بسبب هذه الخصائص، تُستخدم ملفات روجوفسكي على نطاق واسع في مراقبة الطاقة، وتحليل جودة الطاقة، والأنظمة الكهربائية الصناعية.

تعتمد دقة ملف Rogowski على عدة عوامل بما في ذلك تصميم الملف، وتوحيد اللف، وجودة التكامل الإلكتروني، وطريقة المعايرة، وظروف التثبيت. بشكل عام، يمكن لملف Rogowski المصمم جيدًا أن يحقق دقة قياس تصل إلى واحد بالمائة للعديد من التطبيقات الصناعية والتجارية. في الأنظمة عالية الدقة، يمكن أن تصل الدقة إلى حوالي 0.5 بالمائة أو حتى أفضل عندما تتم معايرة الملف بشكل صحيح واستخدامه مع دائرة تكييف الإشارة عالية الجودة.

إحدى المزايا الرئيسية التي تؤثر على الدقة هي عدم وجود نواة مغناطيسية. قد تعاني محولات التيار التقليدية من تشبع النواة عند قياس التيارات العالية أو الإشارات العابرة، مما يقلل من دقة القياس. يتجنب ملف Rogowski هذه المشكلة لأن قلبه الهوائي لا يتشبع. يتيح ذلك للجهاز الحفاظ على أداء قياس مستقر حتى أثناء أحداث الدائرة القصيرة أو تيارات التدفق العالية أو أشكال الموجات الحالية المتغيرة بسرعة. ونتيجة لذلك، فهو مناسب بشكل خاص لمراقبة التيارات الكبيرة والظواهر العابرة في الأنظمة الكهربائية الحديثة.

هناك عامل آخر يؤثر على الدقة وهو عرض النطاق الترددي لملف Rogowski. ونظرًا لأن الملف يستجيب لمعدل تغير التيار، فيمكنه قياس الإشارات عبر نطاق ترددي واسع جدًا. بمساعدة الدائرة التكاملية، تصبح إشارة الخرج متناسبة مع التيار الفعلي المتدفق عبر الموصل. يسمح عرض النطاق الترددي الواسع هذا لملفات Rogowski بقياس ليس فقط تيارات تردد الطاقة القياسية ولكن أيضًا التوافقيات وإشارات التبديل السريع التي تنتجها معدات إلكترونيات الطاقة مثل العاكسون ومحركات المحركات وأنظمة الطاقة المتجددة.

يلعب التثبيت أيضًا دورًا مهمًا في الحفاظ على دقة القياس. يجب وضع الملف بالتساوي حول الموصل، ويجب أن يتبع سلك الإرجاع مسار الملف لتقليل التداخل الكهرومغناطيسي الخارجي. إذا لم يتم وضع الملف بشكل صحيح أو في حالة وجود مجالات مغناطيسية خارجية قوية، فقد تزيد أخطاء القياس قليلاً. ومع ذلك، غالبًا ما تشتمل تصميمات ملفات Rogowski الحديثة على تقنيات التدريع والتعويض لتقليل هذه التأثيرات.

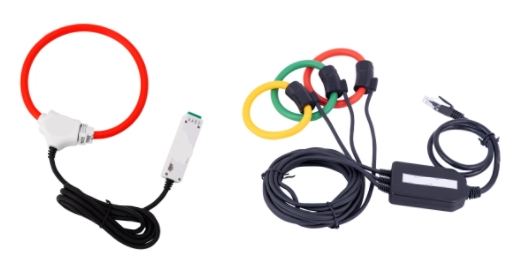

في التطبيقات العملية، تُستخدم ملفات روجوفسكي بشكل شائع كمحولات تيار مرنة في لوحات توزيع الطاقة، وأنظمة مراقبة الطاقة، ومحللات جودة الطاقة. إنها مفيدة بشكل خاص عند قياس قضبان التوصيل الكبيرة أو الموصلات غير المنتظمة حيث لا يمكن تركيب محولات التيار التقليدية بسهولة. إن هيكلها خفيف الوزن ومستوى الأمان العالي والدقة الموثوقة يجعلها حلاً ممتازًا للقياس الكهربائي الحديث.

بشكل عام، يوفر ملف Rogowski دقة عالية لقياس تيار التيار المتردد مع تقديم مزايا مثل نطاق القياس الواسع، والحصانة ضد التشبع المغناطيسي، والاستجابة الديناميكية الممتازة. عند تصميمه وتركيبه بشكل صحيح، يمكنه تقديم قياسات تيار موثوقة تلبي متطلبات العديد من تطبيقات مراقبة أنظمة الطاقة والصناعات.
