كيف يعمل محول التيار المصغر؟

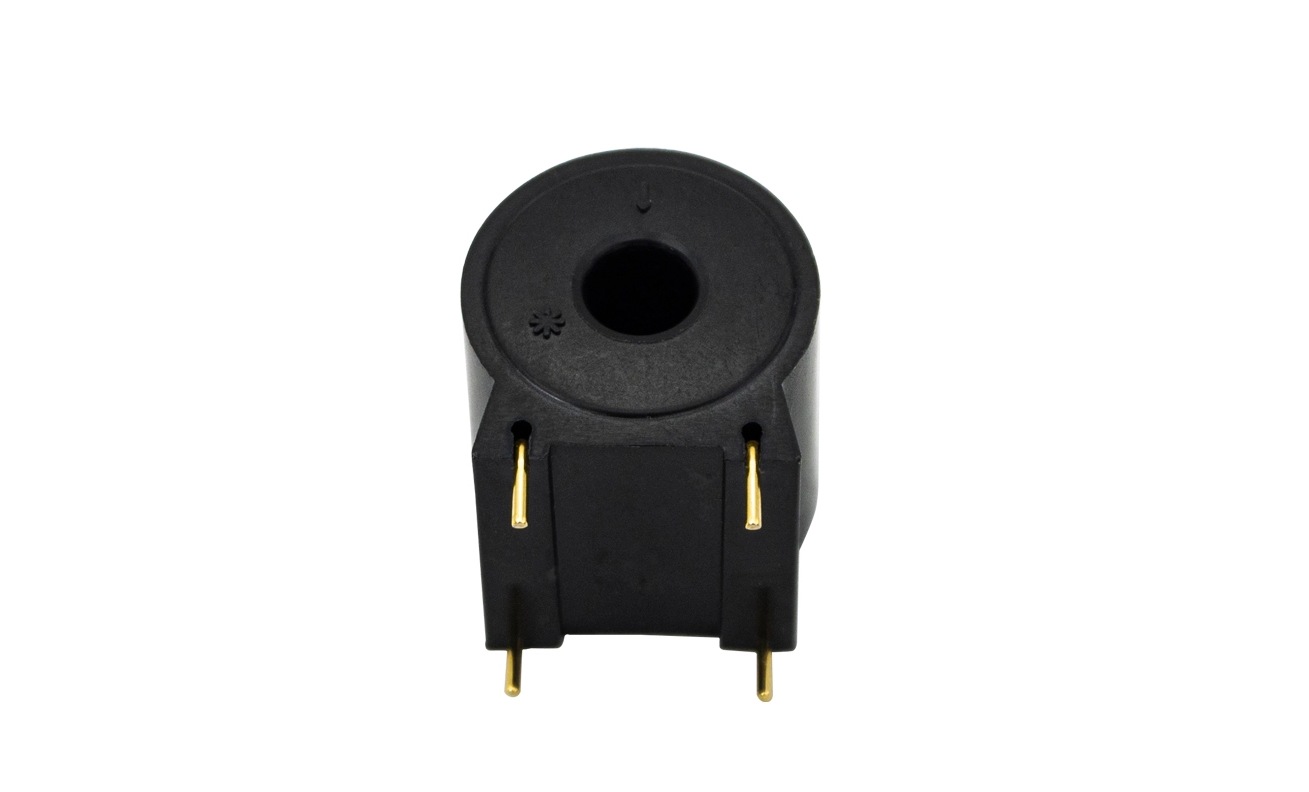

يعمل محول التيار المصغر (Miniature CT) باستخدام مبدأ الحث الكهرومغناطيسي لقياس التيارات المتناوبة العالية وتحويلها إلى إشارات تيار أصغر وأكثر أمانًا. إنه نوع مدمج من محولات الأجهزة التي تسمح للأنظمة الكهربائية بمراقبة تدفق التيار مع توفير العزل الكهربائي بين الدائرة عالية الطاقة ومعدات القياس.

يشتمل الهيكل الأساسي لجهاز CT المصغر على ثلاثة أجزاء رئيسية: موصل أولي، وملف ثانوي، ونواة مغناطيسية. يتم توصيل الموصل الأساسي على التوالي مع الدائرة الكهربائية حيث يجب قياس التيار. يتم توصيل اللف الثانوي بأجهزة القياس مثل عدادات التيار أو أنظمة مراقبة الطاقة أو المرحلات الواقية أو معدات التحكم. يوفر النواة المغناطيسية مسارًا للتدفق المغناطيسي ويحسن كفاءة ودقة التحول الحالي.

تبدأ عملية العمل عندما يتدفق التيار المتردد عبر الموصل الأساسي. ينتج التيار مجالًا مغناطيسيًا متغيرًا حول الموصل. يمر هذا المجال المغناطيسي المتغير عبر النواة المغناطيسية ويخلق تدفقًا مغناطيسيًا متغيرًا. وفقًا لمبدأ الحث الكهرومغناطيسي، فإن التدفق المغناطيسي المتغير يولد تيارًا كهربائيًا في الملف الثانوي. يتناسب التيار الثانوي مع التيار الأساسي ولكن له قيمة أصغر بكثير، مما يسمح بقياسه بأمان.

على سبيل المثال، يمكن لمحول تيار مصغر بنسبة تيار 100:1 أن يقلل تيارًا أوليًا قدره 100 أمبير إلى تيار ثانوي يبلغ حوالي 1 أمبير. يمكن لأجهزة القياس المتصلة بالجانب الثانوي معالجة إشارة التيار الأصغر هذه دون التعرض للتيار العالي المتدفق في الدائرة الرئيسية.

الوظيفة الرئيسية لجهاز التصوير المقطعي المصغر هي العزل الكهربائي. قد يتم توصيل الجانب الأساسي بنظام طاقة عالي التيار، بينما يتم توصيل الجانب الثانوي بأجهزة إلكترونية حساسة. نظرًا لعدم وجود اتصال كهربائي مباشر بين الدائرتين، فإن جهاز Miniature CT يحمي معدات القياس من التيار العالي ويحسن سلامة النظام.

يعد القلب المغناطيسي مكونًا مهمًا لأنه ينقل المجال المغناطيسي بين الجانبين الأساسي والثانوي. تساعد المواد الأساسية عالية الجودة على تقليل فقد الطاقة وتحسين دقة القياس. ومع ذلك، إذا أصبح التيار الأساسي مرتفعًا جدًا، فقد يصل القلب المغناطيسي إلى التشبع، مما قد يسبب قراءات غير دقيقة. لذلك، تم تصميم أجهزة CT المصغرة بتصنيفات حالية ومتطلبات دقة محددة.

تُستخدم أجهزة CT المصغرة على نطاق واسع في لوحات التوزيع الكهربائية، والعدادات الذكية، وأنظمة الطاقة المتجددة، وأنظمة مراقبة البطاريات، ومعدات الأتمتة الصناعية. أنها توفر القياس الحالي المستمر لإدارة الطاقة، والكشف عن الأخطاء، وحماية المعدات. على سبيل المثال، في نظام مراقبة الطاقة الذكي، يقوم جهاز Miniature CT بقياس التيار الذي تستخدمه الأحمال الكهربائية ويرسل المعلومات إلى وحدة التحكم لتحليلها وتحسين الطاقة.

يعتمد أداء جهاز Miniature CT على عدة عوامل، بما في ذلك نسبة التحويل الحالية ومستوى الدقة وتردد التشغيل ونطاق درجة الحرارة وطريقة التثبيت. يعد الاختيار الصحيح لمواصفات التصوير المقطعي أمرًا مهمًا لضمان التشغيل الموثوق. أثناء الاستخدام، لا ينبغي ترك الجانب الثانوي لمحول التيار مفتوحًا أثناء تدفق التيار في الدائرة الأولية لأنه قد يتولد جهد عالي على الأطراف الثانوية.

باختصار، يعمل محول التيار المصغر عن طريق تحويل تيار متردد كبير إلى تيار متناسب أصغر من خلال الحث الكهرومغناطيسي. فهو يوفر قياسًا آمنًا وعزلًا كهربائيًا ومراقبة موثوقة للأنظمة الكهربائية. نظرًا لصغر حجمها ودقتها العالية وسهولة تركيبها، تُستخدم أجهزة CT المصغرة على نطاق واسع في تطبيقات مراقبة الطاقة الحديثة والتحكم فيها.
