كيف يعمل المحول الحالي

محول التيار هو محول أداة حاسم يستخدم في الأنظمة الكهربائية لقياس التيار المتردد بأمان ودقة. وتتمثل وظيفتها الأساسية في خفض التيارات العالية في خطوط الكهرباء إلى قيم موحدة أصغر بكثير يمكن التعامل معها بسهولة بواسطة العدادات والمرحلات وأجهزة التحكم. على عكس محولات الجهد القياسية، تم تصميم محول التيار ليعمل بملفه الثانوي الذي يكون قصير الدائرة تقريبًا، وهو ما يحدد مبدأ عمله الفريد.

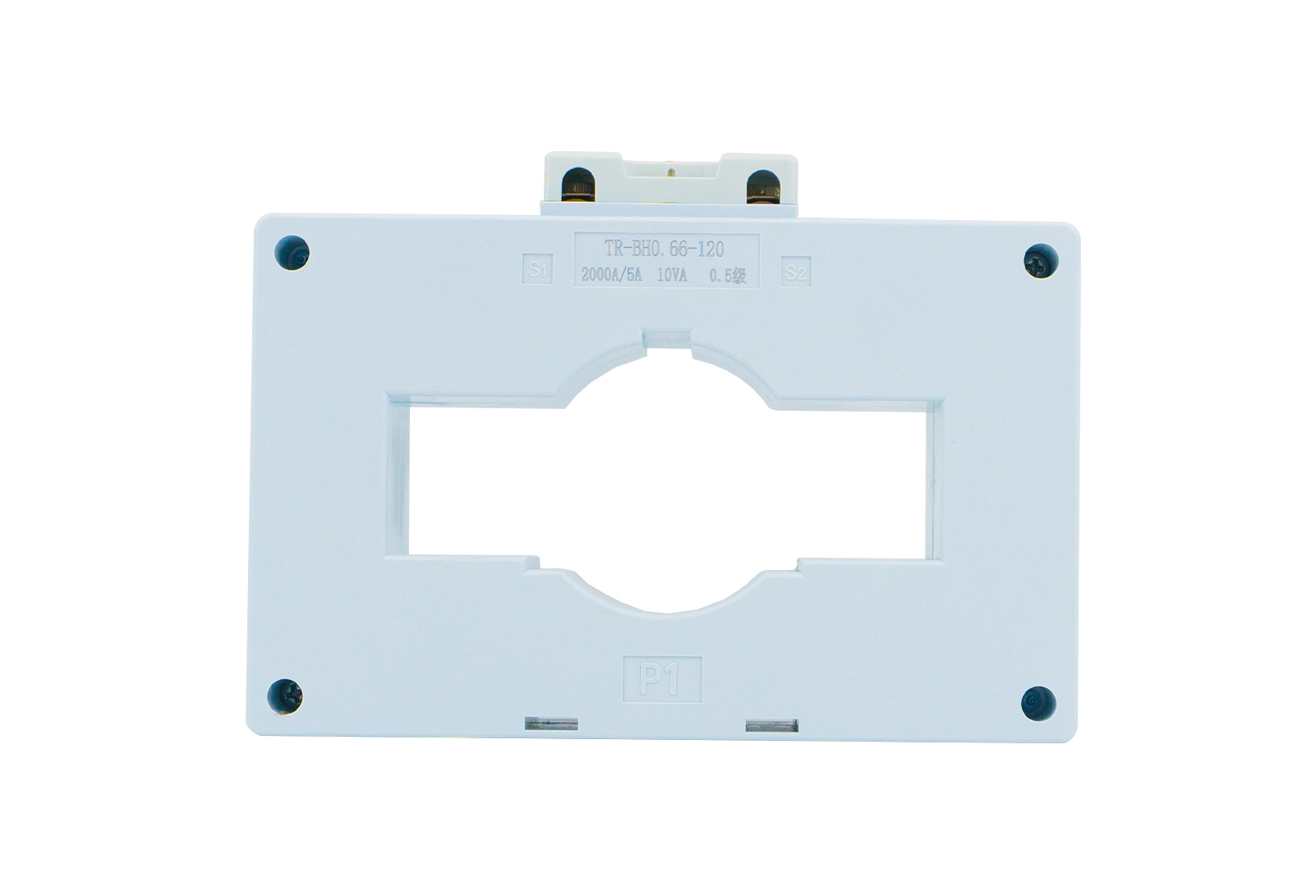

في جوهره، يعمل محول التيار على أساس الحث الكهرومغناطيسي، وهو نفس القانون الأساسي الذي يحكم جميع المحولات. وهو يتألف من ملف أولي، ولف ثانوي، ونواة مغناطيسية مغلفة. عادةً ما يكون الملف الأولي عبارة عن دورة واحدة أو عدة لفات من موصل سميك، وغالبًا ما يتم تشكيله ببساطة عن طريق تمرير كابل الطاقة الرئيسي عبر مركز القلب. يسمح هذا التصميم لها بحمل تيارات أولية ثقيلة دون ارتفاع درجة الحرارة. يحتوي الملف الثانوي على العديد من لفات الأسلاك الدقيقة المتصلة بأدوات القياس أو المرحلات الواقية.

عندما يتدفق التيار المتردد عبر الملف الأولي، فإنه يولد تدفقًا مغناطيسيًا متغيرًا باستمرار في القلب. يمر هذا المجال المغناطيسي المتناوب عبر الملف الثانوي ويولد تيارًا متناوبًا فيه وفقًا لقانون فاراداي في الحث. تتناسب نسبة التيار الأولي إلى التيار الثانوي عكسيا مع نسبة دورات الملفين. على سبيل المثال، CT بنسبة 200:5 سوف تنتج 5 أمبير في المرحلة الثانوية عندما يحمل الأولي 200 أمبير. يمثل هذا التيار المنخفض بدقة التيار الفعلي في نظام الطاقة.

السمة الرئيسية لمحولات التيار هي أنها يجب أن تعمل بحمل ذو مقاومة منخفضة على الجانب الثانوي. في ظل الظروف العادية، يخلق التيار الثانوي تدفقًا مغناطيسيًا يعارض التدفق الأولي، مما يحافظ على التدفق الأساسي عند مستوى منخفض ويضمن أداءً مستقرًا. إذا كانت الدائرة الثانوية مفتوحة أثناء تدفق التيار الأولي، فسيتم حث جهد عالي للغاية عبر الأطراف الثانوية. يمكن أن يؤدي هذا الجهد الخطير إلى إتلاف العزل أو صدمة الأفراد أو حتى تشبع القلب بشكل دائم. لذلك، يجب ألا يكون الملف الثانوي لـ CT مفتوحًا أبدًا أثناء التشغيل.
