قياس المحولات الحالية

محول التيار (CT) هو جهاز كهربائي أساسي يستخدم لقياس التيار المتردد (AC) في أنظمة الطاقة ذات الجهد العالي والتيار العالي. إنه يلعب دورًا حاسمًا في مراقبة الطاقة وحمايتها والتحكم فيها عن طريق تحويل التيارات الأولية الكبيرة إلى تيارات ثانوية أصغر حجمًا (عادةً 5A أو 1A)، وهي آمنة وسهلة القياس باستخدام الأدوات التقليدية. تضمن طريقة القياس هذه سلامة المشغلين والمعدات مع تمكين جمع البيانات الدقيقة لإدارة نظام الطاقة.

يعتمد يتكون CT من ملفين: ملف أولي ولف ثانوي. يتم توصيل الملف الأولي على التوالي مع الدائرة التي يجب قياس تيارها، وعادةً ما تحتوي على عدد صغير من اللفات (حتى دورة واحدة، يتم تشكيلها عن طريق تمرير كابل الطاقة عبر قلب CT). يحتوي الملف الثانوي على عدد أكبر من اللفات وهو متصل بأدوات القياس أو المرحلات الواقية أو أنظمة الحصول على البيانات. مبدأ العمل لقياس المحولات الحالية على الحث الكهرومغناطيسي.

وفقًا لمبدأ المحول، فإن نسبة التيار الأولي (I₁) إلى التيار الثانوي (I₂) تتناسب عكسيًا مع نسبة عدد اللفات الثانوية (N₂) إلى اللفات الأولية (N₁)، معبرًا عنها بالصيغة I₁/I₂ = N₂/N₁. تُعرف هذه النسبة بنسبة CT، والتي تتم معايرتها مسبقًا لضمان دقة القياس. أثناء التشغيل، يجب أن تظل الدائرة الثانوية مغلقة؛ من شأن الدائرة الثانوية المفتوحة أن تسبب جهدًا كهربائيًا عاليًا للغاية في الملف الثانوي، مما يشكل خطرًا جسيمًا على السلامة ويلحق الضرر بجهاز CT.

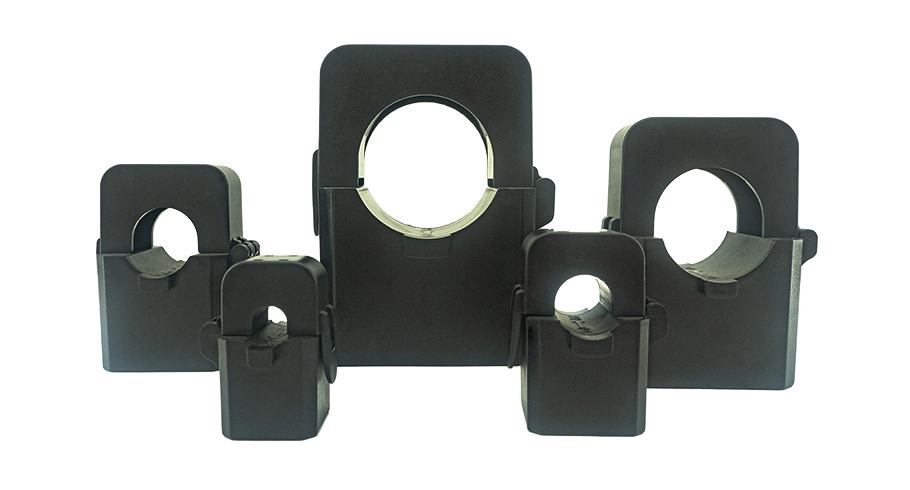

هناك عدة أنواع من محولات التيار المصممة لسيناريوهات قياس مختلفة. يعطي قياس CTs الأولوية للدقة العالية على نطاق تيار واسع، مما يجعلها مناسبة لقياس الطاقة وتحليل جودة الطاقة. من ناحية أخرى، تم تصميم أجهزة الحماية المقطعية للتعامل مع تيارات الأعطال (أكبر بكثير من التيار المقنن) وتوفير إشارات موثوقة للمرحلات الواقية لرحلة الدوائر المعيبة على الفور. بالإضافة إلى ذلك، توفر أجهزة CT ذات النواة المنفصلة سهولة في التعديل التحديثي، حيث يمكن تركيبها دون فصل الموصل الأساسي.

الدقة هي مطلب أساسي لقياس المحولات الحالية. تشمل العوامل التي تؤثر على الدقة المادة الأساسية (عادةً الفولاذ السيليكوني أو السبائك غير المتبلورة)، وتصميم الملفات، ومقاومة الحمل للدائرة الثانوية. تصنف المعايير الدولية (مثل IEC 60044-1) الأشعة المقطعية إلى فئات دقة (على سبيل المثال، 0.2، 0.5، 1.0) بناءً على خطأ القياس الخاص بها. بالنسبة للتطبيقات المهمة مثل فواتير الطاقة، يلزم وجود أجهزة مقطعية عالية الدقة (الفئة 0.2 أو 0.5).
