قياس المحولات الحالية

يعد قياس المحولات الحالية (CT) بمثابة حل الاستشعار الأساسي لقياس الطاقة بدقة وفواتير الإيرادات وتتبع استهلاك الطاقة عبر شبكات الطاقة والمرافق الصناعية والمباني التجارية. كفئة من محولات الأجهزة، تعمل أجهزة القياس المقطعية على خفض التيارات الأولية العالية من خطوط الطاقة إلى مخرجات ثانوية منخفضة موحدة (1 أمبير أو 5 أمبير) متوافقة مع عدادات الطاقة الإلكترونية، مع إنشاء عزل كهربائي كامل بين الدوائر الأولية ذات الجهد العالي ومعدات قياس الجهد المنخفض للسلامة التشغيلية.

تعتمد أجهزة القياس المقطعية المبنية على الحث الكهرومغناطيسي على بنية أساسية مدمجة: يتكون الجانب الأساسي عادةً من شريط توصيل واحد أو كابل يمر عبر القلب المغناطيسي، ويتميز الجانب الثانوي بملفات دقيقة متعددة المنعطفات. في التشغيل المثالي، تحافظ التيارات الأولية والثانوية على نسبة عكسية ثابتة مع تحول طفيف في الطور. على عكس أجهزة CT للحماية التي تعطي الأولوية للخطية في ظل طفرات الأعطال الشديدة، تم تصميم أجهزة CT للقياس من أجل إعادة إنتاج تيار فائق الدقة ضمن نطاقات الحمل العادية (1٪ إلى 120٪ من التيار المقنن)، مما يضمن بشكل مباشر تسوية عادلة للكهرباء بين مرافق الطاقة والمستخدمين النهائيين.

يعد تصنيف الدقة من أهم المواصفات لقياس محولات التيار ، ويخضع لمعايير IEC 61869 وIEEE C57.13. تشمل الدرجات الشائعة 0.2S و0.5S و0.2 و0.5، حيث تشير اللاحقة 'S' إلى الأداء المحسن للتيار المنخفض للمواقع ذات الأحمال الخفيفة المتقلبة. تقيد الفئة 0.2S CT خطأ النسبة ضمن ±0.2% عبر نطاقات العمل الكاملة، مما يجعلها إلزامية لقياس نقل رعاية الشبكة. تتميز هذه المحولات بنوى فولاذية سيليكونية رفيعة وعالية النفاذية لتقليل فقدان الإثارة والتباطؤ المغناطيسي، على الرغم من أنها سوف تشبع تيارًا أعلى من 120٪ لتجنب إتلاف عدادات الطاقة المقترنة أثناء الأحمال الزائدة المؤقتة.

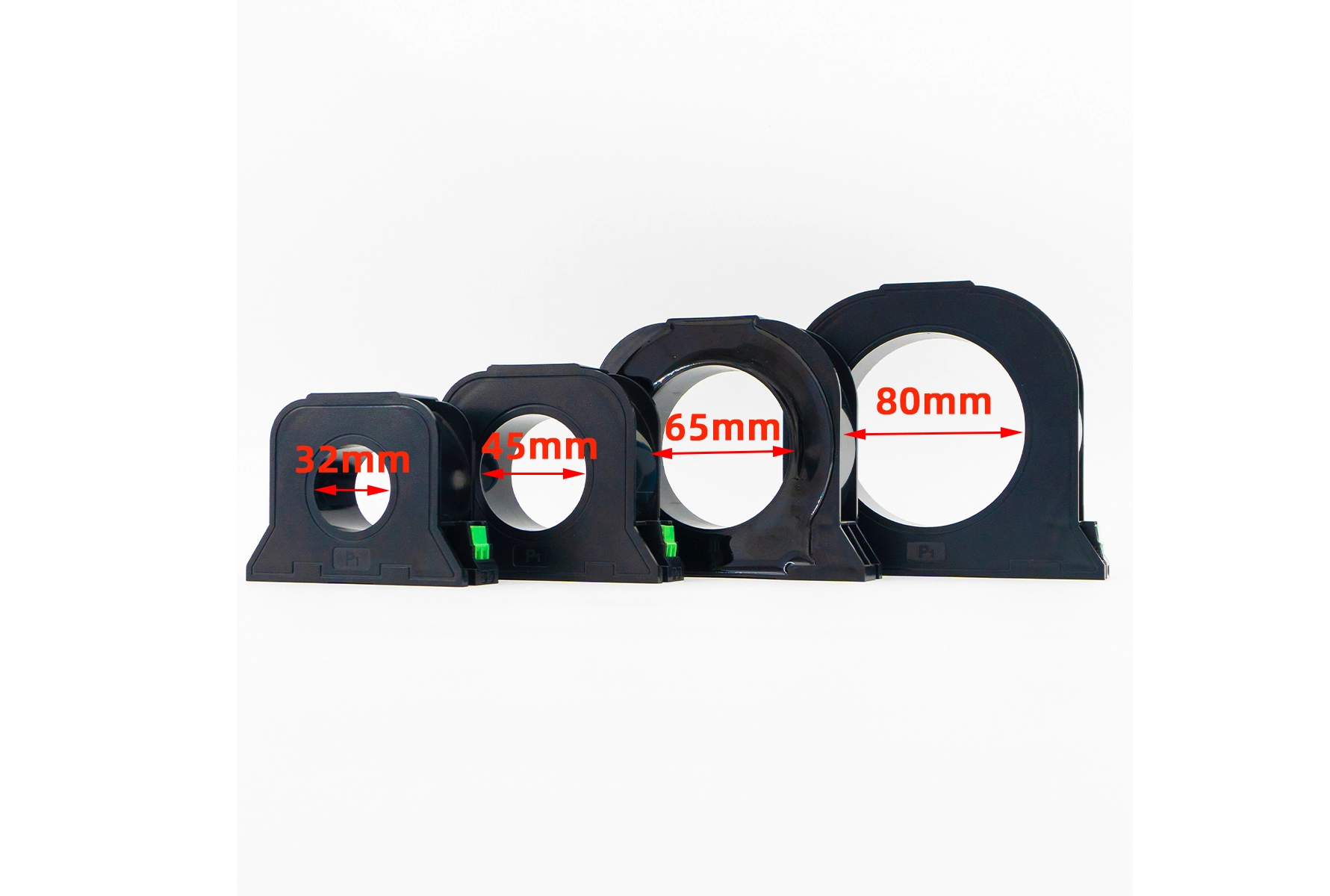

تتكيف الأنواع الميكانيكية المتعددة مع سيناريوهات التثبيت المتنوعة. تتناسب أجهزة CT ذات القضبان المجروحة مع خزانات القياس الداخلية الدائمة، في حين تتيح ملفات Rogowski المرنة ذات النواة المنفصلة إمكانية التعديل التحديثي المباشر دون انقطاع التيار الكهربائي، وتستخدم على نطاق واسع في المحطات الكهروضوئية وصناديق التوزيع ذات الجهد المنخفض. تتضمن قواعد التثبيت الرئيسية مطابقة العبء المقدر بالأشعة المقطعية مع مقاومة المقياس والتجنب الصارم للدوائر الثانوية المفتوحة، والتي من شأنها أن تولد جهدًا مستحثًا عاليًا مميتًا وتدهورًا دائمًا للقلب.
