قياس المحولات الحالية: المبدأ والتطبيقات والاعتبارات الرئيسية

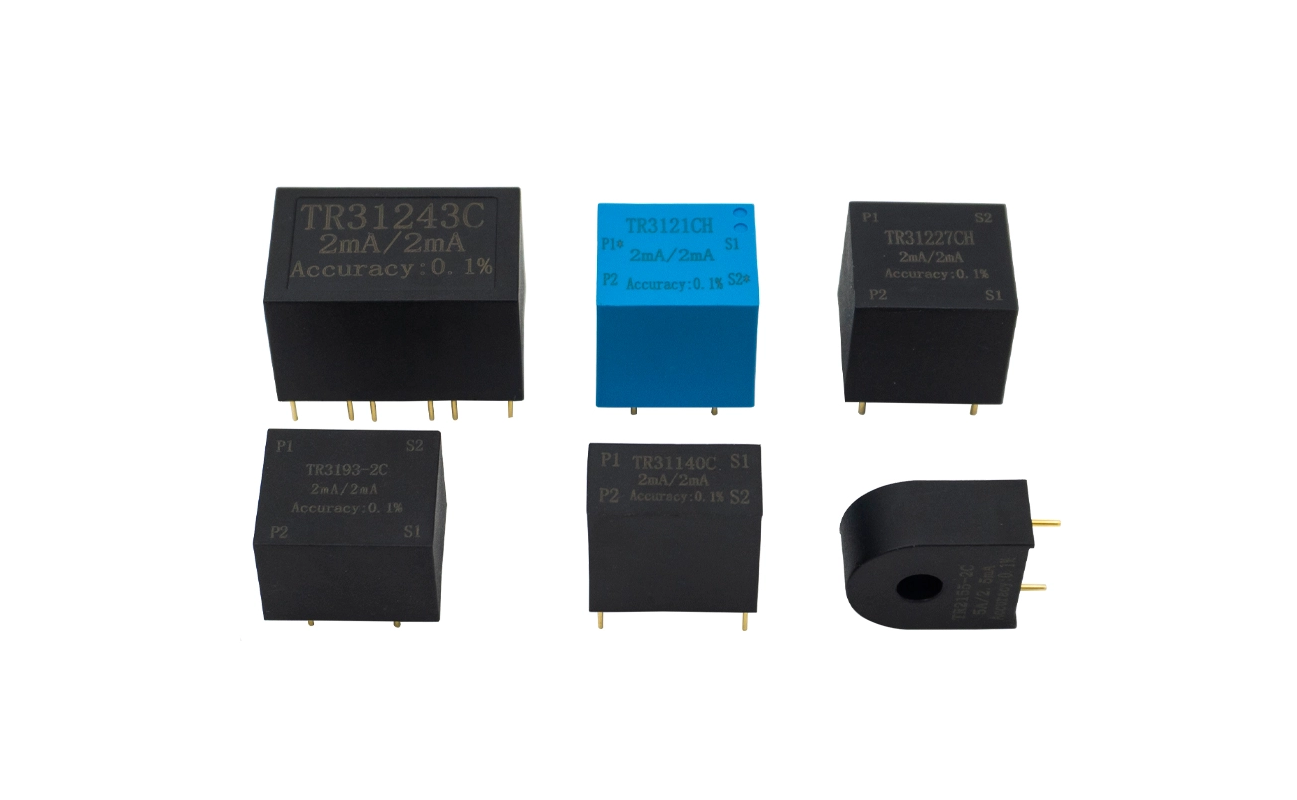

يعتمد مبدأ عمل محول التيار على قانون فاراداي للحث الكهرومغناطيسي وقانون أمبير للدائرة. يتكون من ملفين: ملف أولي بعدد صغير من اللفات (غالبًا لفة واحدة، تتكون من مرور موصل الطاقة عبر قلب CT) ولف ثانوي بعدد كبير من اللفات. عندما يتدفق تيار متناوب عبر الملف الأولي، فإنه يولد تدفقًا مغناطيسيًا في قلب الحديد. يؤدي هذا التدفق إلى توليد تيار في الملف الثانوي، والذي يتناسب حجمه عكسيًا مع نسبة دورات الملفين. تحدد نسبة الدوران (N₁/N₂) عامل القياس، مما يضمن أن التيار الثانوي يعكس بدقة التيار الأساسي ضمن نطاق محدد.

الدقة هي مؤشر أداء حاسم لقياس المحولات الحالية، والتي يتم تصنيفها إلى فئات دقة مختلفة (على سبيل المثال، 0.2، 0.5، 1.0، 3.0) بناءً على المعايير الدولية. يتم استخدام CTs عالية الدقة (فئتي 0.2 و0.5) في تطبيقات قياس الطاقة، حيث يكون القياس الحالي الدقيق ضروريًا لإعداد الفواتير وإدارة الطاقة. تعد فئات الدقة الأقل (1.0 وما فوق) مناسبة للترحيل الوقائي، حيث يتم إعطاء الأولوية للاستجابة السريعة والموثوقية على الدقة المطلقة.

يتم تطبيق قياس المحولات الحالية على نطاق واسع في مختلف المجالات. في أنظمة توليد الطاقة ونقلها وتوزيعها، يتم تثبيت CTs في المحولات وقواطع الدائرة وخطوط النقل لمراقبة تيارات الحمل، واكتشاف الأخطاء (مثل الدوائر القصيرة)، وتفعيل إجراءات الحماية. وفي المنشآت الصناعية، يتم استخدامها لقياس التيارات في المحركات والمولدات والمعدات الكهربائية الأخرى، مما يدعم مراقبة الحالة وتحليل كفاءة الطاقة. بالإضافة إلى ذلك، تعتبر التحويلات المقطعية ضرورية في أنظمة الطاقة المتجددة (مثل محطات الطاقة الشمسية وطاقة الرياح) لقياس تيار الخرج للعاكسات وضمان توافق الشبكة.

ويجب اتخاذ عدة اعتبارات رئيسية لضمان قياس CT موثوق به. أولاً، يجب ألا يكون الملف الثانوي مفتوحًا أبدًا أثناء التشغيل، لأن هذا يمكن أن يولد جهدًا كهربائيًا عاليًا للغاية مما يؤدي إلى إتلاف CT ويشكل مخاطر على السلامة. ثانيًا، يجب أن تكون مقاومة الحمل للدائرة الثانوية ضمن العبء المقدر لجهاز CT للحفاظ على دقة القياس. ثالثًا، يلزم التركيب والتأريض بشكل صحيح لتقليل التداخل الكهرومغناطيسي وضمان العزل بين الدوائر الأولية والثانوية.
