في عالم الهندسة الكهربائية ، يعد القياس الدقيق لإشارات النبض مع قيم ذروة عالية أمرًا بالغ الأهمية. واحدة من أكثر الأدوات فعالية لهذه المهمة هي ملف Rogowski. تتحول هذه المقالة إلى تعقيدات قياس إشارات النبض باستخدام ملفات Rogowski ، واستكشاف مزاياها وتطبيقاتها والعلوم وراء وظائفها.
فهم لفائف روجوفسكي

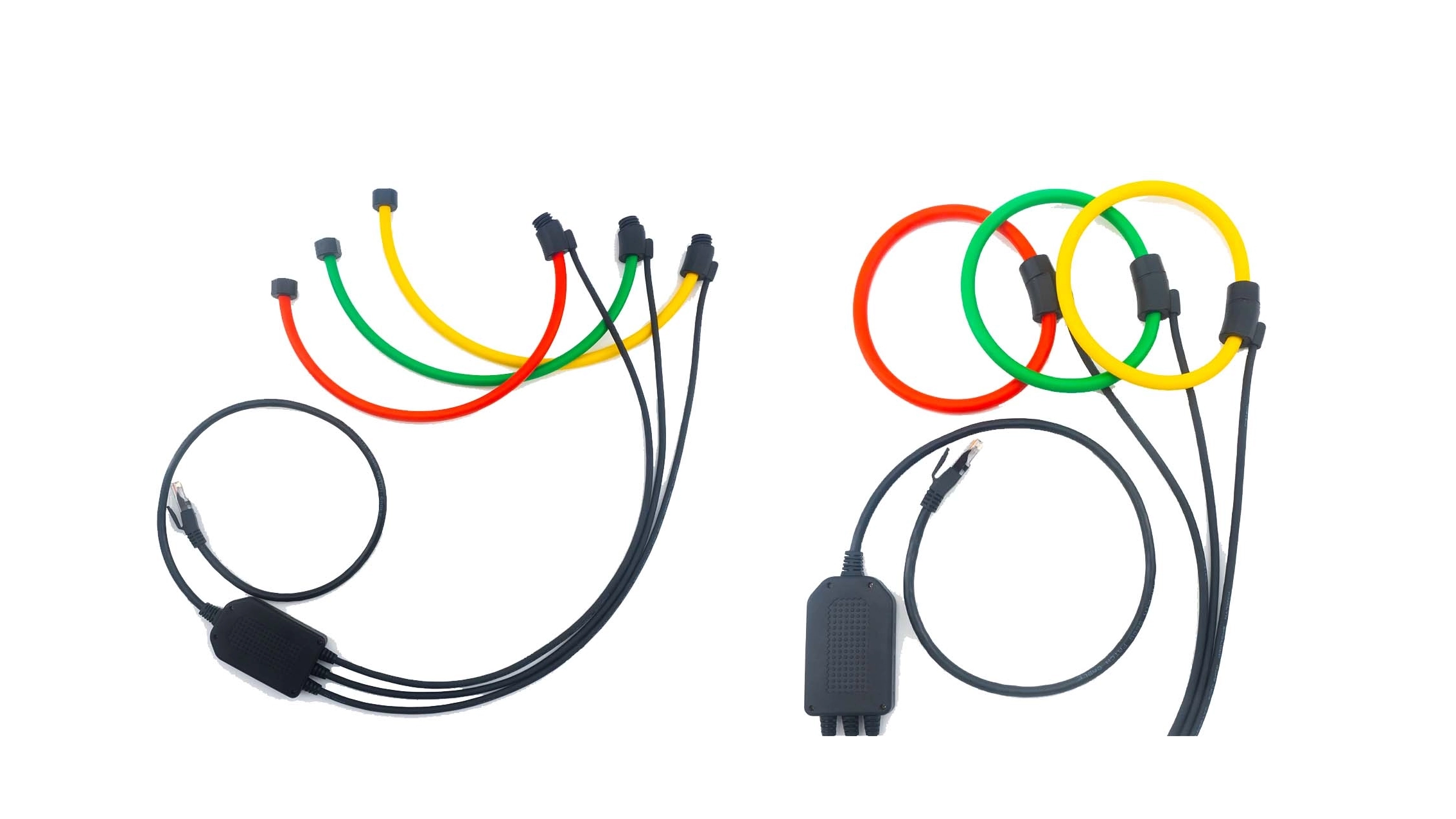

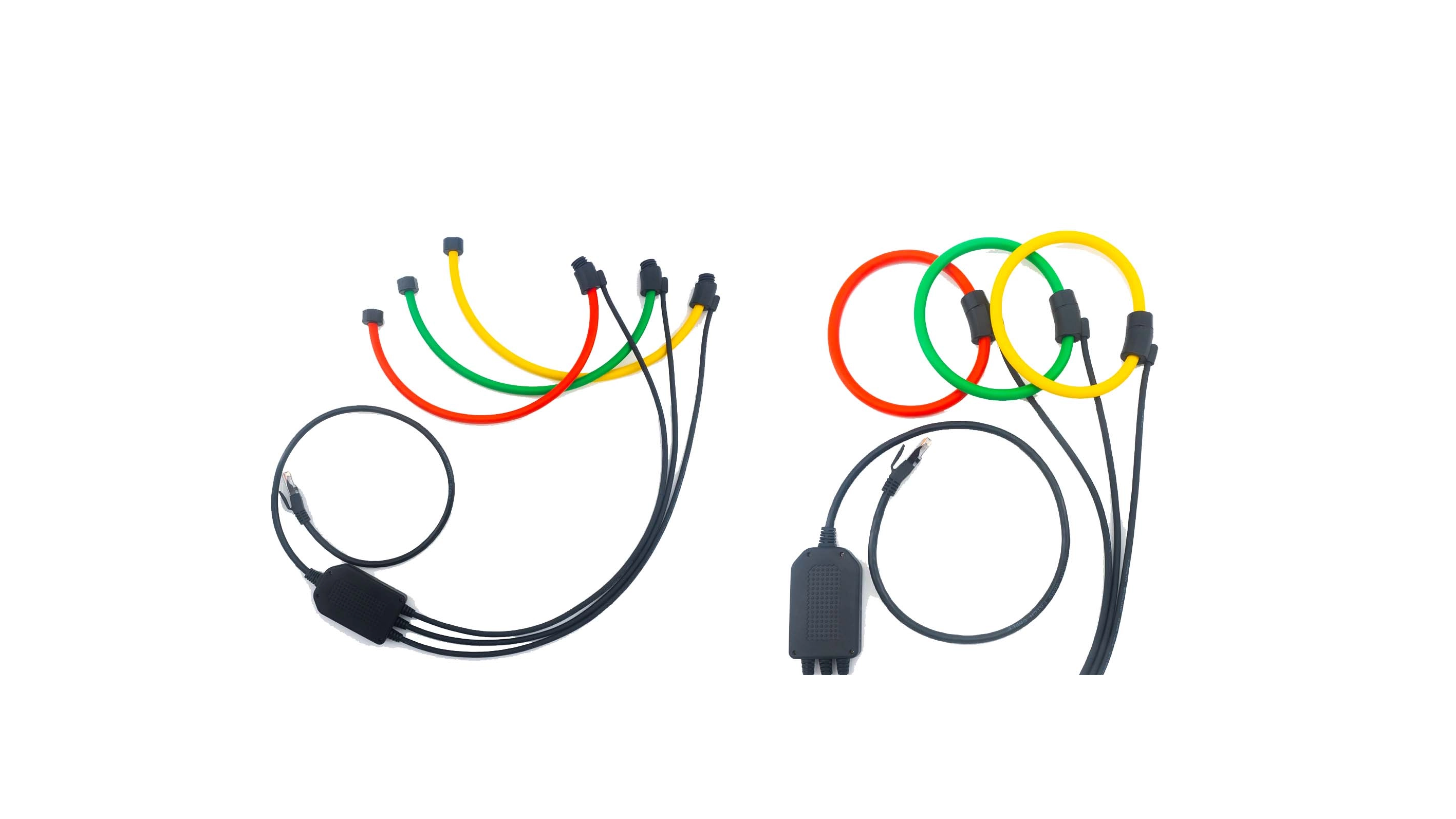

ملفات روجوفسكي هي أجهزة متخصصة تستخدم لقياس إشارات التيار المتردد والنبض. تم تسمية هذه الملفات على اسم الفيزيائي الألماني والتر روجوفسكي، وهي مصممة لاكتشاف الإشارات عالية التردد وقيم الذروة العالية بدقة ملحوظة.

التصميم والهيكل
يتكون ملف روجوفسكي من ملف حلزوني من الأسلاك، وعادة ما يتم لفه على قلب غير مغناطيسي. يتيح هذا التصميم للملف أن يكون مرنًا وقابلاً للتكيف مع مختلف أشكال وأحجام الموصلات. الميزة الرئيسية لملف Rogowski هو قلبه الهوائي، الذي يزيل مشاكل التشبع المرتبطة عادة بالمحولات ذات القلب الحديدي.
مبدأ التشغيل
يستند مبدأ التشغيل لملف Rogowski إلى قانون Faraday للتحريض الكهرومغناطيسي. عندما يمر الموصل الذي يحمل الحالية عبر الملف ، فإنه يحفز الجهد الذي يتناسب مع معدل تغيير التيار. ثم يتم دمج هذا الجهد المستحث لتوفير قياس الشكل الموجي الحالي ، مما يجعل لفائف Rogowski مثالية لالتقاط إشارات النبض مع قيم الذروة العالية.
مزايا استخدام ملفات Rogowski
توفر ملفات Rogowski عدة مزايا على المحولات الحالية التقليدية وأجهزة القياس الأخرى. هذه الفوائد تجعلها الخيار المفضل للعديد من التطبيقات في الهندسة الكهربائية وأنظمة الطاقة.
دقة عالية وخطية
إحدى المزايا الأساسية لملفات Rogowski هي دقتها العالية وخطيتها. على عكس محولات التيار التقليدية، لا تعاني ملفات روجوفسكي من تشبع القلب
