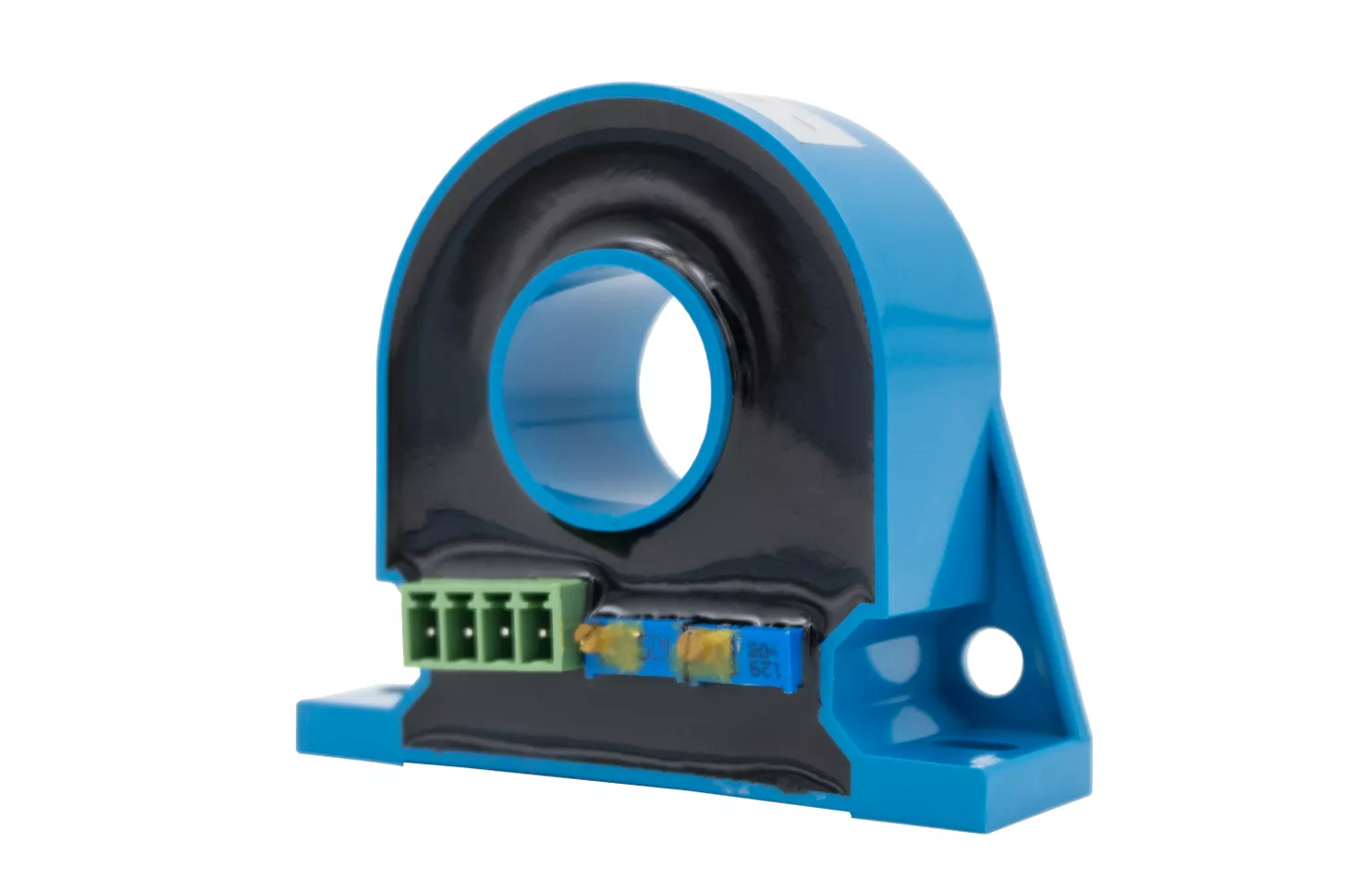

حلقة مغلقة الاستشعار الحالية

مستشعر تيار الحلقة المغلقة هو جهاز عالي الدقة يستخدم لقياس التيار المتردد والتيار المباشر في الأنظمة الكهربائية. يُعرف أيضًا باسم مستشعر التيار المعوض لأنه يستخدم مبدأ التغذية المرتدة المغناطيسية لتحسين دقة القياس واستقراره. تُستخدم أجهزة استشعار التيار ذات الحلقة المغلقة على نطاق واسع في الأتمتة الصناعية وأنظمة الطاقة المتجددة وإمدادات الطاقة ومحركات السيارات والمركبات الكهربائية ومعدات المراقبة الدقيقة حيث يكون قياس التيار الموثوق أمرًا ضروريًا.

يعتمد عندما يتدفق التيار عبر الموصل الأساسي، فإنه يولد مجالًا مغناطيسيًا داخل قلب المستشعر. يستشعر الكاشف المغناطيسي، وهو عادةً عنصر Hall، هذا المجال المغناطيسي ويرسل إشارة إلى دائرة مضخم داخلية. يقوم مكبر الصوت بعد ذلك بدفع تيار التعويض عبر ملف ثانوي في الاتجاه المعاكس. يخلق تيار التعويض هذا مجالًا مغناطيسيًا معاكسًا يوازن التدفق المغناطيسي الأصلي داخل القلب. تتناسب إشارة الخرج بشكل مباشر مع تيار التعويض، مما يسمح للمستشعر بتوفير قياس تيار دقيق للغاية. مبدأ عمل مستشعر تيار الحلقة المغلقة على تقنية التوازن المغناطيسي.

إحدى المزايا الرئيسية لمستشعر تيار الحلقة المغلقة هي دقته الممتازة. نظرًا لأنه يتم تعويض التدفق المغناطيسي بشكل مستمر، فإن المستشعر يحقق خطأ إزاحة منخفض جدًا، وخطية عالية، وأقل انحراف في درجة الحرارة. بالمقارنة مع أجهزة استشعار تيار الحلقة المفتوحة، توفر تصميمات الحلقة المغلقة وقت استجابة أسرع وأداء أفضل في التطبيقات التي تتطلب اكتشافًا دقيقًا للتيار. وهذا يجعلها مناسبة لأنظمة التبديل عالية التردد والمعدات الإلكترونية الحساسة.

ميزة أخرى مهمة هي العزل الكهربائي. يتم عزل الموصل الأساسي ودائرة الإخراج كهربائيًا، مما يحسن السلامة ويحمي أجهزة المراقبة من أضرار الجهد العالي. تعتبر قدرة العزل هذه ذات قيمة خاصة في إلكترونيات الطاقة، وأنظمة العاكس، وأنظمة إدارة البطاريات، ومعدات التحكم الصناعية.

تتوفر أجهزة استشعار التيار ذات الحلقة المغلقة في هياكل مختلفة ونطاقات تيار مختلفة. تم تصميم بعض الطرز لتركيب ثنائي الفينيل متعدد الكلور في المعدات الإلكترونية المدمجة، بينما يستخدم البعض الآخر هياكل النواة المنقسمة أو قضبان التوصيل لأنظمة الطاقة الصناعية. يمكن للمستشعر قياس التيارات من بضعة أمبيرات إلى عدة آلاف من الأمبيرات حسب متطلبات التطبيق.

تُستخدم هذه المستشعرات على نطاق واسع في محركات التردد المتغير، وأنظمة المحركات المؤازرة، وإمدادات الطاقة UPS، وعاكسات الطاقة الشمسية، ومحولات طاقة الرياح، وأنظمة جر السكك الحديدية، ومحطات شحن المركبات الكهربائية. في أنظمة الطاقة المتجددة، تساعد المراقبة الحالية الدقيقة على تحسين كفاءة الطاقة وموثوقية النظام. في الأتمتة الصناعية، تدعم مستشعرات تيار الحلقة المغلقة التحكم الدقيق في المحرك وحماية المعدات من خلال المراقبة المستمرة لظروف الحمل.

بالمقارنة مع محولات التيار التقليدية، يمكن لأجهزة استشعار التيار ذات الحلقة المغلقة قياس كل من التيارات المتناوبة والتيار المستمر، مما يجعلها أكثر تنوعًا للأنظمة الإلكترونية الحديثة. كما أنها توفر أداءً ديناميكيًا أفضل وعرض نطاق ترددي أعلى، وهو أمر مهم في تطبيقات التبديل السريع مثل الدوائر القائمة على IGBT وMOSFET.

نظرًا لأن المعدات الكهربائية الحديثة أصبحت أكثر ذكاءً وكفاءة في استخدام الطاقة، فإن الطلب على تكنولوجيا الاستشعار الحالية عالية الدقة مستمر في الزيادة. تلعب أجهزة استشعار التيار ذات الحلقة المغلقة دورًا مهمًا في ضمان التشغيل الآمن وتحسين دقة التحكم وتحسين أداء النظام عبر العديد من الصناعات. إن الجمع بين الدقة والعزلة والاستقرار والاستجابة السريعة يجعلها حلاً مثاليًا لتطبيقات قياس التيار المتقدمة.
