تصميم المحولات الحالية: المبادئ والمعلمات الرئيسية واستراتيجيات التحسين

تصميم المحول الحالي (CT) هو عملية هندسية منهجية تجمع بين النظرية الكهرومغناطيسية وعلوم المواد ومتطلبات التطبيق العملي لتحقيق التحويل الدقيق لتيارات التيار المتردد العالية إلى إشارات قابلة للقياس ومنخفضة المستوى للقياس والدوران والتحكم في أنظمة الطاقة. باعتبارها عنصرًا حاسمًا في شبكات الطاقة، والعاكسات الصناعية، والمعدات الكهربائية، فإن جودة تصميم الأشعة المقطعية تحدد بشكل مباشر موثوقية ودقة وسلامة النظام الكهربائي بأكمله، مما يجعله محورًا أساسيًا لأبحاث وممارسات هندسة الطاقة.

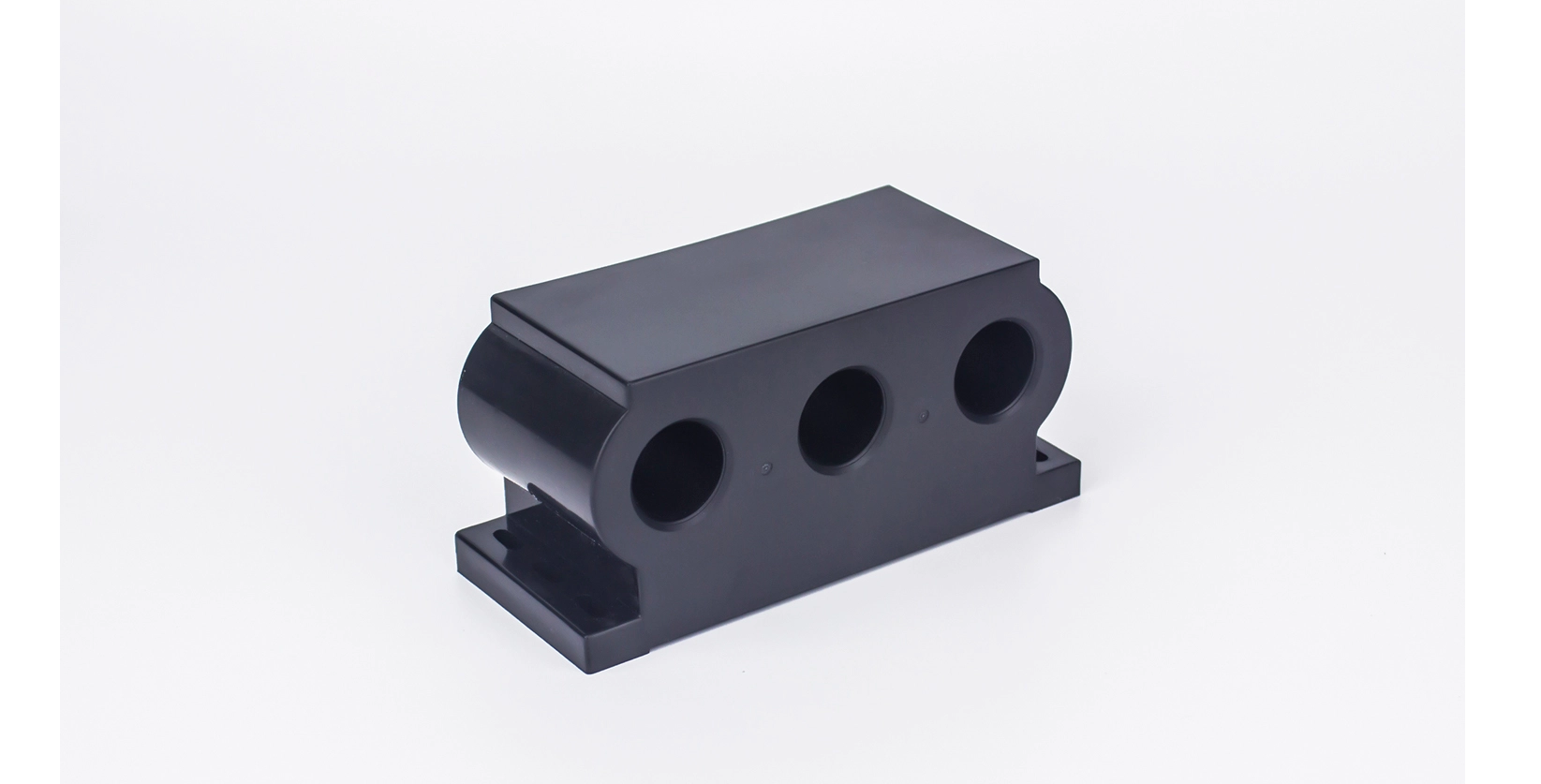

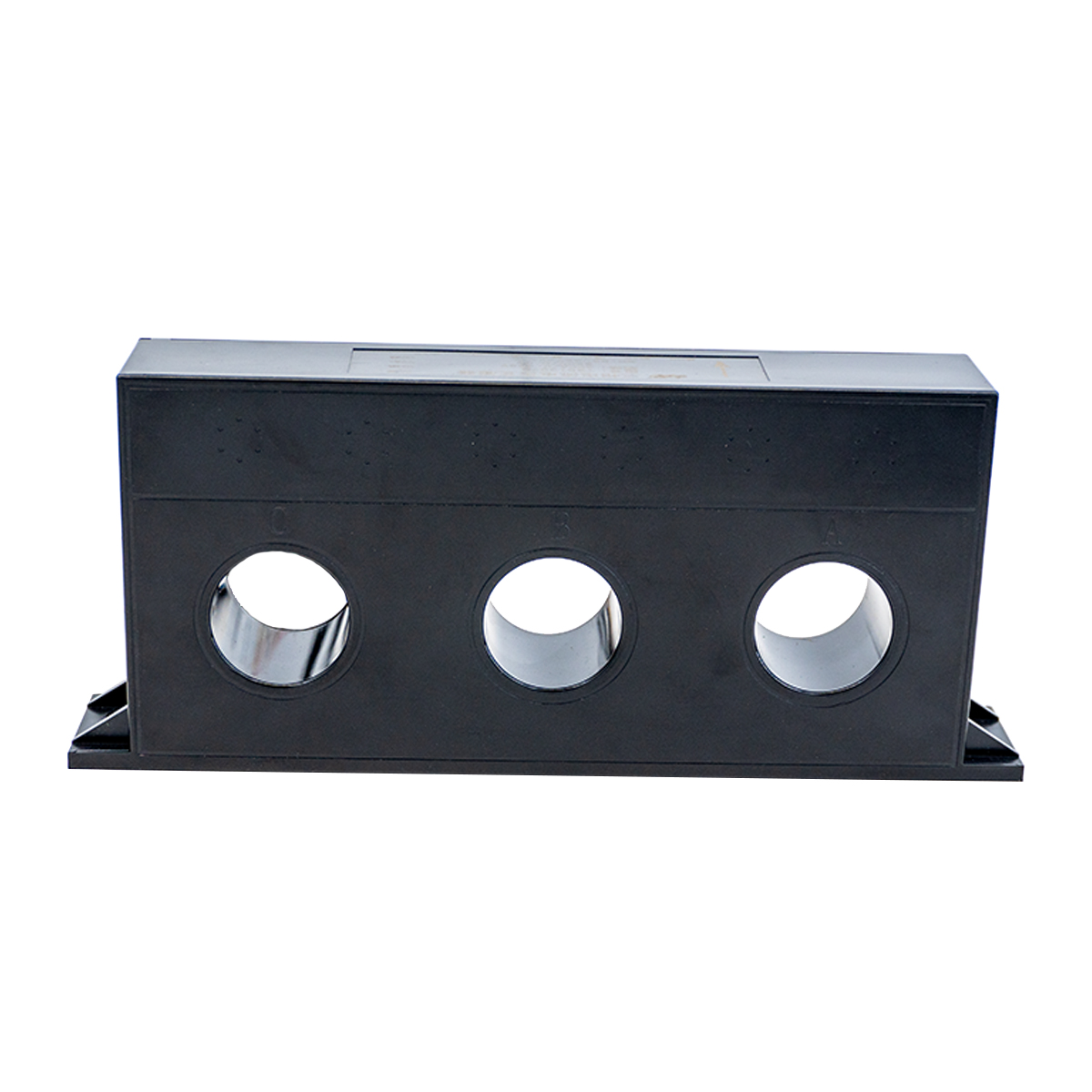

يعتمد المبدأ الأساسي لتصميم محولات التيار على قانون فاراداي للحث الكهرومغناطيسي وقانون أمبير للدائرة. يتكون CT النموذجي من ملف أولي، ولف ثانوي، ونواة مغناطيسية. يتم توصيل الملف الأولي، عادة بعدد صغير من اللفات (حتى لو كانت واحدة)، على التوالي مع الدائرة التي سيتم قياس تيارها. يتم توصيل اللف الثانوي، مع عدد أكبر من اللفات، بأدوات القياس، أو المرحلات الواقية، أو أجهزة التحكم. من الناحية المثالية، يتم الحفاظ على توازن الأمبير (N₁I₁ ≈ N₂I₂)، مما يضمن أن التيار الثانوي يتناسب مع التيار الأساسي ومحاذات الطور، مع تحديد نسبة الدورات (N₂/N₁) نسبة التحويل.

يعد الاختيار الأساسي خطوة محورية في تصميم الأشعة المقطعية، حيث تؤثر الخصائص الأساسية بشكل مباشر على تيار الإثارة، وهو المصدر الرئيسي لأخطاء النسبة والمرحلة. تُستخدم المواد عالية النفاذية مثل صفائح فولاذ السيليكون المدرفلة على البارد وسبائك البلورات النانوية بشكل شائع لتقليل خسائر النواة (خسائر التباطؤ والتيار الدوامي) وتقليل تيار الإثارة. تم أيضًا تحسين طول المسار المغناطيسي (MPL) ومنطقة المقطع العرضي للنواة لتحقيق التوازن بين كثافة التدفق المغناطيسي وحجم النواة، مما يضمن الخطية في ظل ظروف التشغيل العادية والقدرة على مقاومة التشبع أثناء أخطاء الدائرة القصيرة.

يجب تحديد معلمات التصميم الرئيسية بدقة لتلبية متطلبات التطبيق. يتضمن ذلك التيار الأولي/الثانوي المقدر (التيارات الثانوية القياسية هي 1A أو 5A)، وفئة الدقة (0.1S/0.2S للقياس، و5P/10P للحماية، وTPY/TPZ للحماية العابرة)، والعبء المقدر (الحد الأقصى للطاقة الواضحة التي يمكن أن توفرها الثانوية)، ومستوى العزل. يتم حساب نسبة الدورات على أساس التيارات المقدرة، في حين يتم تقليل مقاومة الملف الثانوية ومفاعلة التسرب لتقليل الأخطاء. بالإضافة إلى ذلك، يتم أخذ معلمات الاستقرار الحراري والديناميكي بعين الاعتبار لضمان قدرة CT على تحمل تيارات الدائرة القصيرة دون حدوث أضرار ميكانيكية أو حرارية.

يتضمن تصميم التصوير المقطعي الحديث أيضًا استراتيجيات التحسين لمعالجة القيود التقليدية. بالنسبة للتصوير المقطعي المحوسب من نوع القياس، يتم استخدام تحسين سرب الجسيمات (PSO) والخوارزميات الذكية الأخرى بشكل متزايد لتقليل أخطاء النسبة والطور مع تقليل تكاليف البناء، متفوقًا على أساليب التجربة والخطأ التقليدية. تم تصميم أجهزة CT الرقمية، المدمجة مع ناقل CAN أو تقنيات الاتصالات الأخرى، لتحسين الموثوقية والاستقرار عن طريق استبدال الإرسال التناظري بالإشارات الرقمية، المناسبة لأنظمة المراقبة المعقدة متعددة العقد. يعد الإنهاء الصحيح للملف الثانوي، مثل استخدام مقاومة العبء المتطابقة وصمام ثنائي زينر، أمرًا بالغ الأهمية أيضًا لضمان دقة القياس وحماية الدائرة.

باختصار، تصميم المحولات الحالية هو عملية شاملة تدمج التحليل النظري واختيار المواد وتحسين المعلمات والتحقق العملي. من خلال الموازنة بين الدقة والموثوقية والتكلفة وسيناريوهات التطبيق، يمكن للمصممين تطوير أجهزة CT التي تلبي الاحتياجات المتنوعة لقياس الطاقة والحماية والتحكم، مما يضع أساسًا متينًا للتشغيل الآمن والفعال للأنظمة الكهربائية.
