بناء المحولات الحالية

محول التيار (CT) هو محول أدوات متخصص مصمم لقياس التيار المتردد (AC) بأمان ودقة. فهو يقلل من التيارات الأولية العالية إلى تيارات ثانوية منخفضة موحدة، عادة 5A أو 1A، مما يسمح لأجهزة القياس والمرحلات الواقية وأنظمة المراقبة بالعمل دون التعرض المباشر لدوائر التيار العالي. يعد فهم بناء محول التيار أمرًا ضروريًا لاختيار الجهاز المناسب وضمان الأداء الموثوق به في أنظمة الطاقة الكهربائية.

يتكون البناء الأساسي لمحول التيار من قلب مغناطيسي، ولف أولي، ولف ثانوي، ومواد عازلة، ومبيت خارجي أو حاوية. تعمل هذه المكونات معًا لتوفير قياس تيار دقيق مع الحفاظ على العزل الكهربائي بين الدائرة الأولية ذات الجهد العالي والدائرة الثانوية ذات الجهد المنخفض.

يعد القلب المغناطيسي أحد أهم أجزاء محول التيار. وهي مصنوعة عادةً من شرائح فولاذية سيليكونية عالية النفاذية أو مواد بلورية نانوية تقلل من الخسائر المغناطيسية وتحسن الدقة. يشكل القلب مسارًا مغناطيسيًا مغلقًا يسمح بنقل التدفق المغناطيسي الناتج عن التيار الأولي بكفاءة إلى الملف الثانوي. تساعد المواد الأساسية عالية الجودة على تقليل التباطؤ وفقدان التيار الدوامي، مما يضمن التحويل الدقيق للتيار عبر نطاق تشغيل واسع.

يحمل الملف الأساسي التيار الذي يجب قياسه. في العديد من محولات التيار، خاصة تصميمات النوع الشريطي والنافذة، قد يتكون الملف الأولي من موصل واحد يمر عبر مركز المحول. في محولات التيار من النوع الملفوف، يحتوي الملف الأولي على عدة لفات من الأسلاك النحاسية المعزولة ملفوفة حول القلب. يعتمد عدد اللفات الأولية على النسبة الحالية المطلوبة ومتطلبات التطبيق.

يتم لف الملف الثانوي حول القلب المغناطيسي باستخدام سلك نحاسي معزول. أنه يحتوي على عدد أكبر بكثير من المنعطفات من اللف الأساسي. تحدد النسبة بين المنعطفات الأولية والثانوية نسبة التحويل الحالية. على سبيل المثال، يقوم جهاز CT بنسبة 1000:5 بتحويل تيار أولي قدره 1000 أمبير إلى تيار ثانوي قدره 5 أمبير. يتم توصيل اللف الثانوي بأدوات القياس أو عدادات الطاقة أو معدات المراقبة أو المرحلات الواقية.

يلعب العزل دورًا حاسمًا في بناء المحولات الحالية. يتم استخدام مواد عازلة مختلفة مثل راتنجات الايبوكسي والورنيش وفيلم البوليستر والورق العازل لفصل اللفات والحماية من الانهيار الكهربائي. بالنسبة لتطبيقات الجهد المتوسط ​​والعالي، يتم دمج طبقات عزل إضافية لتحمل مستويات الجهد المرتفعة والضغط البيئي.

يوفر السكن أو العلبة الحماية الميكانيكية والمقاومة البيئية. غالبًا ما تكون محولات التيار الداخلية محاطة بصناديق بلاستيكية أو راتنجات الإيبوكسي، في حين تستخدم النماذج الخارجية مواد مقاومة للطقس مصممة لتحمل الرطوبة والغبار والأشعة فوق البنفسجية وتقلبات درجات الحرارة. تتميز بعض محولات التيار الخارجية بوجود حاويات مقاومة للماء ومقاومة للتآكل للتشغيل على المدى الطويل في البيئات القاسية.

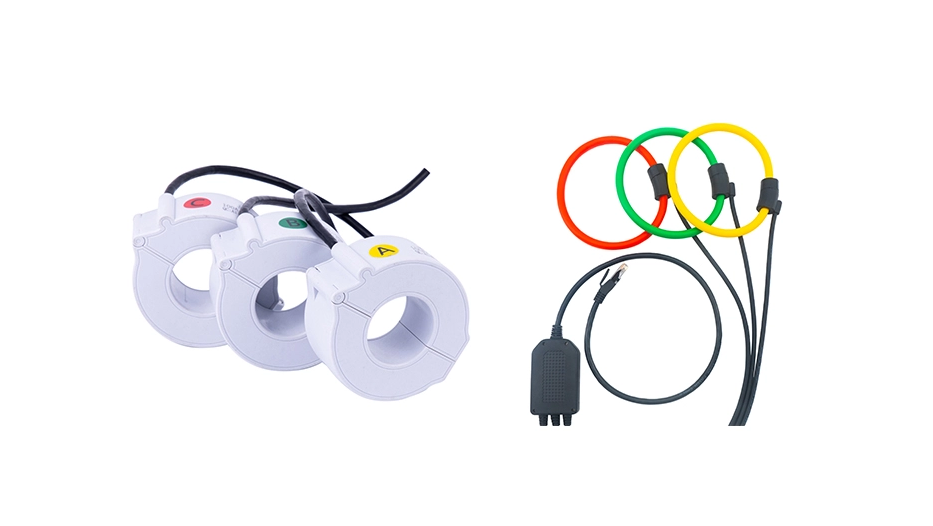

تتوفر إنشاءات CT مختلفة لتلبية متطلبات التثبيت المحددة. تحتوي محولات التيار من النوع النافذة على فتحة يمر من خلالها الموصل، مما يجعل عملية التثبيت بسيطة. تتميز محولات التيار ذات النواة المنفصلة بنواة مفصلية يمكن فتحها وتثبيتها حول موصل موجود دون فصل الدائرة. تشتمل محولات التيار من النوع الشريطي على موصل أساسي مدمج، بينما توفر المحولات من النوع الملفوف دقة محسنة للتطبيقات ذات التيار المنخفض.

قد تشتمل محولات التيار الحديثة أيضًا على ميزات إضافية مثل الأغطية الطرفية وأقواس التثبيت والدروع الواقية ودوائر تكييف الإخراج المتكاملة. تعمل هذه التحسينات على تحسين السلامة وتبسيط التثبيت وزيادة التوافق مع أنظمة المراقبة الرقمية.

في الختام، فإن بناء محول التيار يجمع بين قلب مغناطيسي، ولفائف أولية وثانوية، وأنظمة عزل، وغطاء وقائي لتوفير قياس تيار دقيق ومعزول. يضمن التصميم المناسب واختيار المواد الدقة العالية والموثوقية وعمر الخدمة الطويل، مما يجعل محولات التيار مكونات لا غنى عنها في توليد الطاقة ونقلها وتوزيعها والأتمتة الصناعية وأنظمة إدارة الطاقة.
