المحول الحالي مقابل محول الجهد

محولات التيار (CT) ومحولات الجهد (VT، والمعروفة أيضًا باسم المحولات المحتملة PT) هما محولان أساسيان للأجهزة منتشران على نطاق واسع داخل أنظمة شبكات الطاقة. يعمل كلاهما على خفض الإشارات الكهربائية عالية المستوى إلى قيم آمنة وقابلة للقياس للعدادات ومرحلات الحماية وأجهزة المراقبة، إلا أنهما يختلفان بشكل أساسي في مبادئ العمل وأنماط الاتصال وأغراض التطبيق ومتطلبات المناولة.

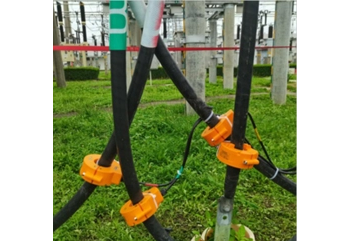

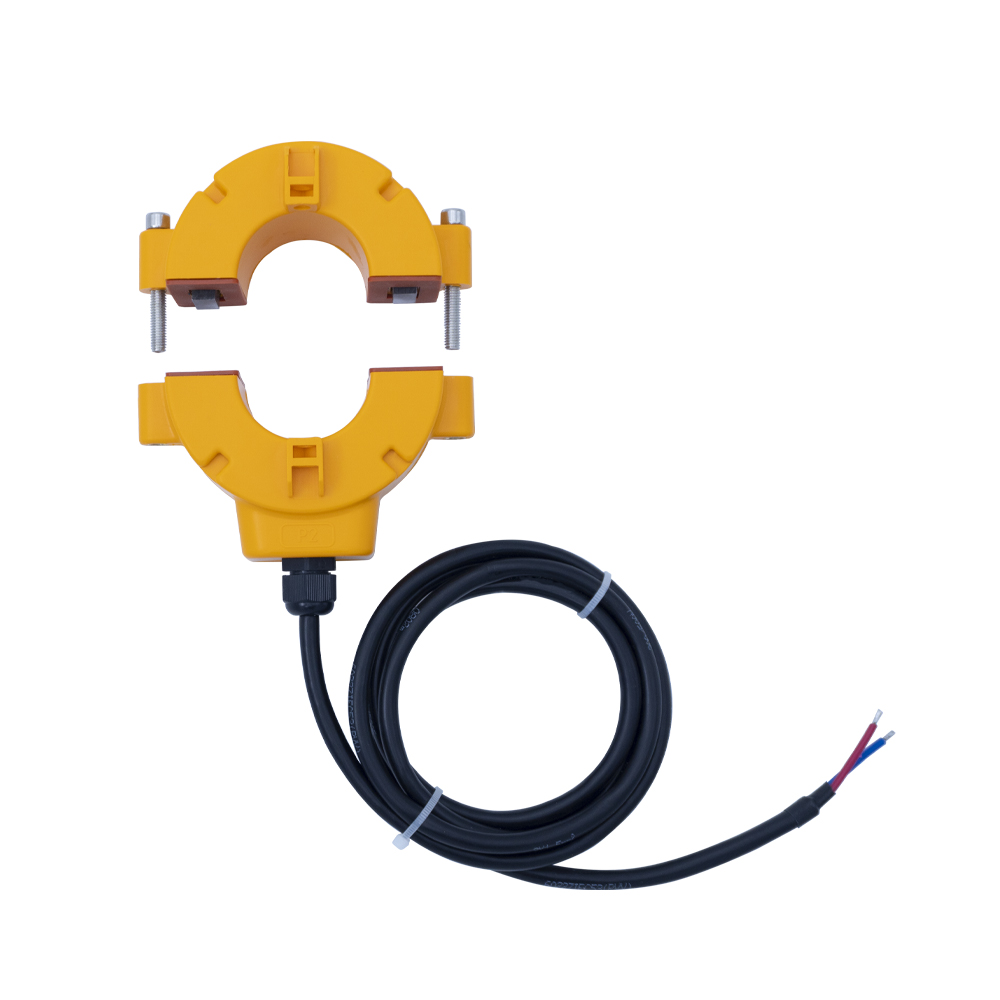

يقوم محول التيار بأخذ عينات من تيار الدائرة. يتم توصيله على التوالي مع موصل الطاقة الرئيسي. يتكون الملف الأساسي من عدد قليل جدًا من اللفات، وغالبًا ما يكون شريط أو كابل تمرير واحد فقط. يستحث التيار الأولي الكبير تيارًا ثانويًا متناسبًا منخفض الحجم، عادةً 5 أمبير أو 1 أمبير للمخرجات الصناعية القياسية. تهدف الأشعة المقطعية إلى تقليل تيار جانب الحمل الثقيل حتى تتمكن أدوات القياس من العمل دون التعرض المباشر لدوائر التيار العالي. تتيح متغيرات CT ذات النواة المقسمة إمكانية التثبيت دون إيقاف تشغيل الطاقة، وهي مثالية لتعديل نظام الطاقة الخارجي. إحدى قواعد السلامة الهامة لعملية التصوير المقطعي هي أن دائرته الثانوية يجب ألا يتم فتحها مطلقًا أثناء تنشيطها. تولد المرحلة الثانوية المفتوحة جهدًا مستحثًا عاليًا بشكل خطير، مما يعرضك لخطر احتراق المعدات والإصابة الشخصية.

في المقابل، يتعامل محول الجهد مع جهد الدائرة ويتم توصيله بالتوازي عبر مراحل خط الطاقة. يحتوي جانبه الأساسي على العديد من اللفات المتوافقة مع الجهد العالي للنظام، مما يؤدي إلى خفض إشارات الجهد العالي إلى مخرجات ثانوية موحدة مثل 100 فولت. توفر VTs مراجع جهد دقيقة لأجهزة قياس الفولتميتر ومقاييس عامل الطاقة ووحدات حماية الجهد الزائد. على عكس المحولات المقطعية، فإن الملف الثانوي لمحول الجهد لا ينبغي أن يتعرض أبدًا لظروف دائرة قصر. تخلق أعطال الدائرة القصيرة تيارًا زائدًا هائلًا داخل اللفات، مما يؤدي إلى تدمير وحدة المحولات بسرعة.

وتُظهِر سيناريوهات نشرهم في العالم الحقيقي أيضًا اختلافات واضحة. تركز محولات التيار على قياس التيار وقياس الطاقة والحماية من خطأ التيار الزائد. يتم تركيبها بشكل متكرر على قضبان التوصيل ومغذيات الكابلات وخزائن التوزيع. توفر محولات الجهد بيانات الجهد الكهربي من طور إلى طور أو من طور إلى الأرض وتدعم مراقبة العزل. يتم تركيبها في الغالب داخل المفاتيح الكهربائية والمحطات الفرعية ذات الجهد العالي.

على الرغم من أن كلا محولي الأجهزة يعزلان معدات التحكم ذات الجهد المنخفض عن شبكات الجهد العالي الخطيرة، إلا أنه لا يمكن للمستخدمين تبديل CT وVT لبعضهم البعض. يؤدي التثبيت غير المتطابق إلى انحراف القياس وعطل الحماية ومخاطر شديدة على السلامة. يظل فهم الميزات الخاصة بكل منها أمرًا ضروريًا لتجديد نظام الطاقة والتشغيل الميداني وأعمال الصيانة اليومية.
