المحول الحالي مقابل المحولات المحتملة

المحولات الحالية والمحولات المحتملة نوعان أساسيان من محولات الأجهزة المستخدمة في أنظمة توزيع ونقل الطاقة. يعمل كلا الجهازين على مبدأ الحث الكهرومغناطيسي ويستخدمان بشكل أساسي لتحويل معلمات نظام الطاقة العالية إلى إشارات قياسية منخفضة المستوى للقياس والمراقبة وحماية النظام. كما أنها توفر العزل الكهربائي بين الدوائر الأولية ذات الجهد العالي ومعدات التحكم الثانوية ذات الجهد المنخفض لضمان السلامة التشغيلية.

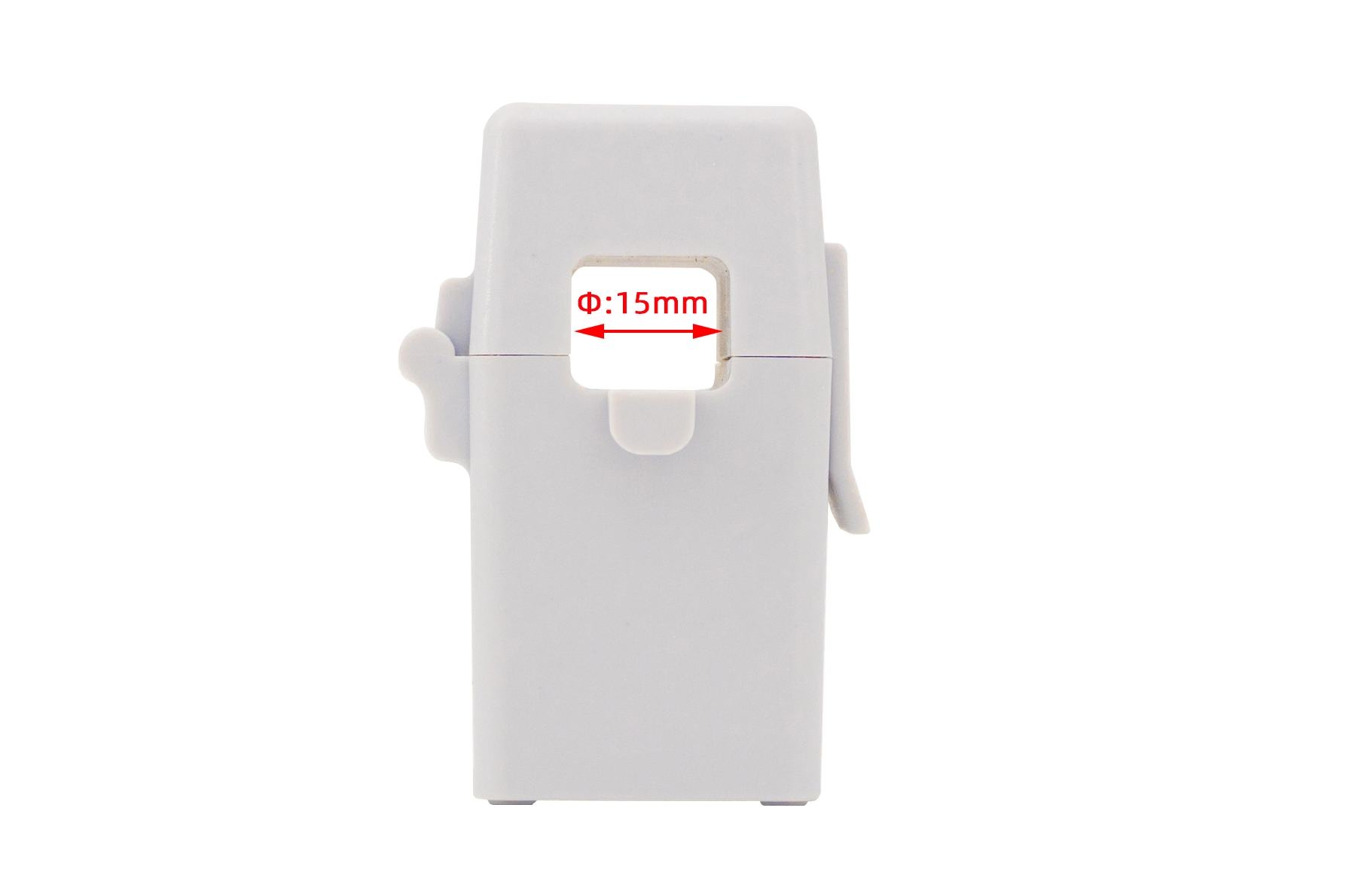

يتم تركيب محول تيار لقياس وتحويل تيار الدائرة. يتم توصيله على التوالي مع خط الطاقة بحيث يتدفق تيار الحمل بالكامل من خلال لفه الأساسي. إنه يخفض التيار الأولي العالي إلى تيار ثانوي موحد يبلغ أمبير واحد أو خمسة أمبير للعدادات العادية والمرحلات الواقية. أثناء التشغيل العادي، تحافظ الدائرة الثانوية لمحول التيار على حالة الحلقة المغلقة. سوف تولد الدائرة الثانوية المفتوحة جهدًا كهربائيًا عاليًا للغاية، مما قد يؤدي إلى تلف المعدات ويسبب مخاطر على السلامة. لهذا السبب، يُمنع منعا باتا تشغيل محولات التيار بدائرة مفتوحة.

يركز المحول المحتمل، المعروف أيضًا باسم محول الجهد، على تحويل الجهد ومراقبته. يتم توصيله على التوازي عبر خط الطاقة لتحمل جهد النظام بالكامل. يقوم المحول بتخفيض الجهد الأساسي العالي إلى جهد ثانوي قياسي منخفض يبلغ مائة فولت، وهو مناسب لأجهزة قياس الجهد وعدادات الطاقة وأجهزة الحماية. على عكس محولات التيار، تتطلب المحولات المحتملة حالة ثانوية مفتوحة في ظل ظروف العمل العادية. سوف تؤدي أعطال الدائرة القصيرة على الجانب الثانوي إلى توليد تيار زائد وحرق اللفات الداخلية، مما يؤدي إلى فشل الجهاز ومخاطر النظام.

في تطبيقات الطاقة العملية، تُستخدم محولات التيار بشكل أساسي لقياس التيار ومراقبة الحمل وحماية التيار الزائد، بينما تكون المحولات المحتملة مسؤولة عن قياس الجهد وحساب عامل الطاقة وحماية الجهد الزائد. عادةً ما يتم استخدام هذين النوعين من المحولات بشكل تعاوني في خزانات الطاقة والمحطات الفرعية. الاختلافات الهيكلية والتشغيلية الخاصة بها تجعلها احترافية ومستهدفة في سيناريوهات العمل الخاصة بها، مما يضمن استقرار ودقة وسلامة نظام الطاقة بأكمله.
