التطبيق العملي وقابلية التشغيل لمحولات التيار المقاومة للماء الخارجية

المؤلف: د. مايكل ت. وارن، دكتوراه، مهندس كهربائي أول وأخصائي أنظمة الطاقة
المؤهل: دكتوراه. حاصل على دكتوراه في هندسة الطاقة الكهربائية، وعمل لأكثر من 15 عامًا في أنظمة قياس شبكات المرافق، وباحث منشور في أجهزة قياس الطاقة ومراقبتها.

مقدمة

تعد محولات التيار المقاومة للماء الخارجية (CTs) مكونات أساسية في أنظمة التوزيع الكهربائي والمراقبة الصناعية الحديثة. تم تصميم هذه الأجهزة لتحقيق أداء موثوق به في البيئات القاسية، حيث تقوم بتحويل التيارات الأولية العالية إلى تيارات ثانوية موحدة وقابلة للقياس مع الحفاظ على حماية البيئة واستقرار التشغيل على المدى الطويل. إن تطبيقها العملي وقابليتها للتشغيل جعلها لا غنى عنها في شبكات المرافق ومنشآت الطاقة المتجددة والبنى التحتية الذكية للمراقبة في جميع أنحاء العالم.

ما هو محول التيار وما أهمية التصميم الخارجي المقاوم للماء؟

محول التيار (CT) هو أداة كهرومغناطيسية تعمل على خفض التيار المتردد الكبير (AC) إلى تيار موحد أقل (عادة 5 أمبير أو 1 أمبير) مناسب للقياس ومرحلات الحماية وأنظمة الحصول على البيانات. من خلال توفير العزل الكهربائي الآمن والقياس النسبي الدقيق، تعد الأشعة المقطعية العمود الفقري لاستشعار التيار في أنظمة الطاقة.

تم تصميم أجهزة CT المقاومة للماء في الهواء الطلق خصيصًا لمقاومة الرطوبة والغبار والتعرض للأشعة فوق البنفسجية ودرجات الحرارة القصوى. على سبيل المثال، يشير تصنيف IP67 أو IP65 إلى أن الجهاز يمكنه تحمل الغمر في الماء لفترات قصيرة وحماية كاملة من دخول الغبار - وهو أمر ضروري عند تثبيته على أعمدة الكهرباء، أو المفاتيح الكهربائية الخارجية، أو في مجالات الطاقة المتجددة.

المزايا العملية الرئيسية

1. المرونة البيئية وطول العمر

توفر أجهزة CT الخارجية ذات تصنيفات IP (على سبيل المثال IP67 ) حماية مضمونة ضد المطر والرطوبة والغبار - وهو أمر بالغ الأهمية للمنشآت المعرضة للعناصر. تعمل النوى المملوءة بالإيبوكسي واللدائن الحرارية المقاومة للأشعة فوق البنفسجية على زيادة العمر الافتراضي وتقليل متطلبات الصيانة، خاصة في المناطق التي تشهد تغيرات جوية متكررة.

2. تركيب مرن

تسمح العديد من أجهزة CT الخارجية (خاصة التصميمات ذات النواة المنقسمة) بالتثبيت دون انقطاع الخدمة . وهذا يعني أن الفنيين يمكنهم ربط جهاز CT حول الموصلات الموجودة دون إيقاف تشغيل الطاقة، مما يقلل بشكل كبير من وقت التوقف عن العمل ومخاطر السلامة.

3. قابلية التطبيق على نطاق واسع عبر البنية التحتية للطاقة

تستخدم هذه الأشعة المقطعية في:

• رصد القطب الحالي

• قياس محولات التوزيع الخارجية

• أنظمة الحماية والسلامة في المحطات الفرعية

• محطات الطاقة المتجددة مثل مزارع الطاقة الشمسية وطاقة الرياح

• الشبكات الذكية وإعدادات المراقبة التي تدعم إنترنت الأشياء

يزيد هذا النطاق الواسع من قيمتها العملية لقطاعات متعددة.

قابلية التشغيل — بسيطة لكنها قوية

تجمع أجهزة CT المقاومة للماء في الهواء الطلق بين فئات الدقة العالية (0.5-1.0) والتصميم الميكانيكي القوي. تشمل الميزات النموذجية ما يلي:

• مخرجات ثانوية موحدة (1 أمبير أو 5 أمبير) للتوافق العالمي.

• نوى محكمة الغلق للخدمة الشاقة تحافظ على الدقة في الرطوبة أو الغمر.

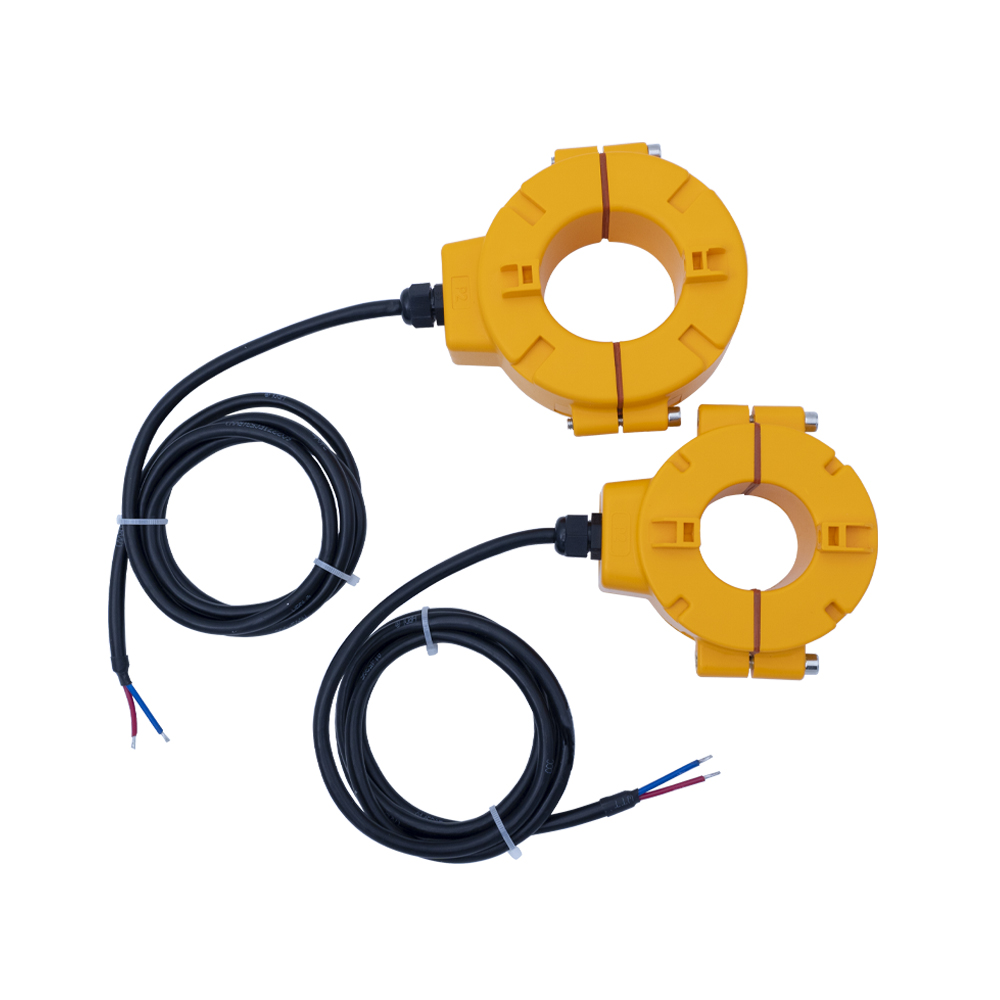

• نماذج منقسمة النواة تسهل التثبيت دون فصل الموصلات الأولية.

تمثيل البيانات النصية (المبسطة):

الجدول: التقييمات النموذجية وعوامل التشغيل لأجهزة CT المقاومة للماء في الهواء الطلق.

الرأي الرسمي

'في مراقبة التيار الخارجي، لا تعد أجهزة CT المقاومة للمياه مجرد أجهزة - فهي بوابات بيانات تضمن قياسًا موثوقًا في ظل الضغوط البيئية. وتؤثر مرونتها بشكل مباشر على سلامة الشبكة، وحساب الطاقة، واستجابة النظام.'
- البروفيسور آلان آر جينينغز، عضو أول في IEEE وخبير في قياس الطاقة

تتوافق وجهة نظر الخبراء هذه مع معايير الصناعة مثل IEC 61869-2 و IEEE C57.13 ، والتي توجه معايير التصميم والأداء لأجهزة CT المستخدمة في التطبيقات ذات المهام الحرجة.

مثال لحالة العميل: مراقبة الشبكة الصناعية

الحالة: تنفيذ نظام السحابة الصناعية في فيتنام

في منشأة صناعية في فيتنام، تم نشر محولات تيار خارجية منفصلة لقياس التيارات ثلاثية الطور المتدفقة إلى خطوط الإنتاج. أتاحت CTs ذات النواة المنفصلة المراقبة المستمرة دون فصل قضبان الناقل النحاسية، مما أدى إلى تقليل وقت التثبيت بشكل كبير وتجنب انقطاع الطاقة أثناء الإعداد. وتم دمج التيارات المستشعرة في حل مراقبة قائم على السحابة، مما يتيح رؤية استخدام الطاقة في جميع أنحاء المحطة في الوقت الفعلي.

أبرز النتائج:

• تم تقليل وقت التثبيت: لا حاجة لإيقاف تشغيل الطاقة.

• تحسين جودة البيانات: المراقبة الحالية المستمرة لكل مرحلة.

• توفير التكاليف: انخفاض تكاليف العمالة ووقت التوقف عن العمل.

خاتمة

توفر محولات التيار المقاومة للماء الخارجية أداءً عمليًا للغاية وقابلاً للتشغيل ويمكن الاعتماد عليه لمجموعة متنوعة من تطبيقات المراقبة الكهربائية الخارجية. بفضل الحماية البيئية القوية، والتركيب المرن، وإشارات الإخراج الموحدة، والامتثال للمعايير الدولية، فهي أصول استراتيجية في أنظمة الطاقة الحديثة - من شبكات المرافق إلى الشبكات الصناعية والمنشآت المتجددة.

الأسئلة الشائعة - محولات التيار المقاومة للماء في الهواء الطلق

1. ما هو الفرق بين محول التيار المقاوم للماء الداخلي والخارجي؟

الفرق الأساسي يكمن في حماية البيئة. تم تصميم محولات التيار المقاومة للماء الخارجية بأغطية محكمة الغلق، ومواد مقاومة للأشعة فوق البنفسجية، وتصنيفات IP عالية (عادةً IP65 أو IP67) لتحمل المطر والرطوبة والغبار وتقلبات درجات الحرارة. تفتقر أجهزة CT الداخلية عمومًا إلى هذا المستوى من الختم البيئي وهي مخصصة للبيئات الخاضعة للرقابة مثل لوحات المفاتيح أو الخزانات الكهربائية.

2. هل يمكن تركيب محولات التيار المقاومة للماء في الهواء الطلق دون إيقاف تشغيل الطاقة؟

نعم، تم تصميم العديد من أجهزة CT الخارجية - وخاصة الطرازات ذات النواة المنقسمة - للتثبيت المباشر. يتيح ذلك للفنيين تثبيت المحول حول موصل موجود دون فصل الدائرة. وهذا يقلل بشكل كبير من وقت التوقف عن العمل، وتكاليف العمالة، والتعطيل التشغيلي في البيئات الصناعية أو المرافق.

3. ما مدى دقة الأشعة المقطعية المقاومة للماء في الهواء الطلق؟

تتوافق أجهزة CT المقاومة للماء في الهواء الطلق عادةً مع معايير IEC 61869-2 أو IEEE C57.13 وتقدم عادةً فئات دقة تبلغ 0.5 أو 1.0. يمكن للنماذج عالية الدقة تحقيق أداء أفضل اعتمادًا على متطلبات التطبيق. يعد التثبيت الصحيح ومطابقة الأعباء الصحيحة أمرًا ضروريًا للحفاظ على دقة القياس.
