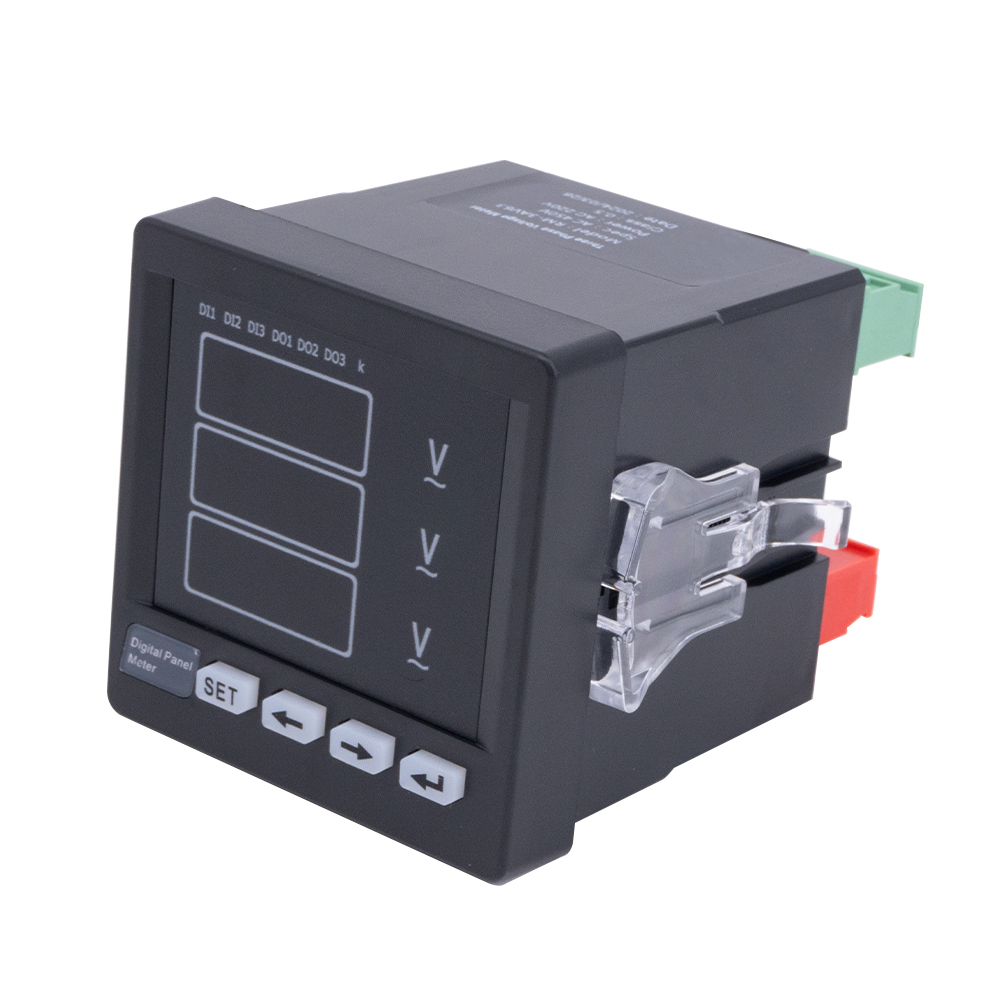

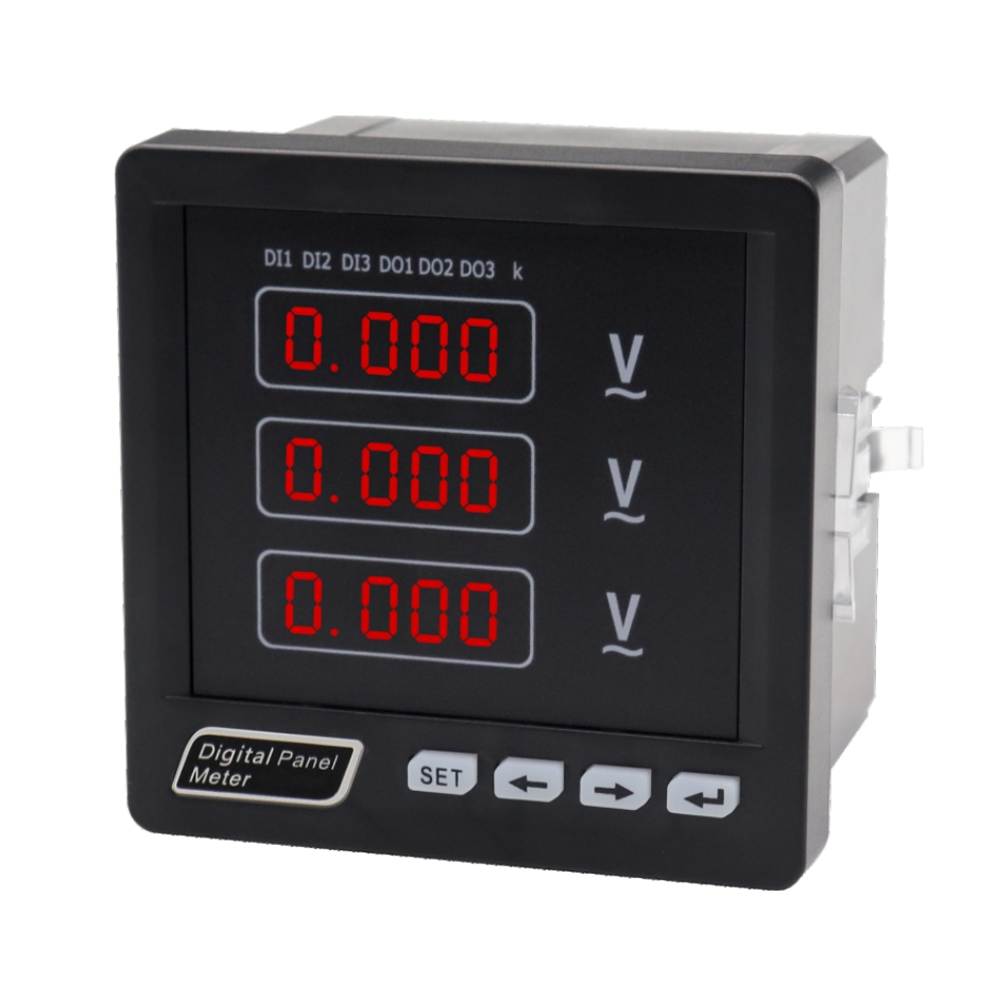

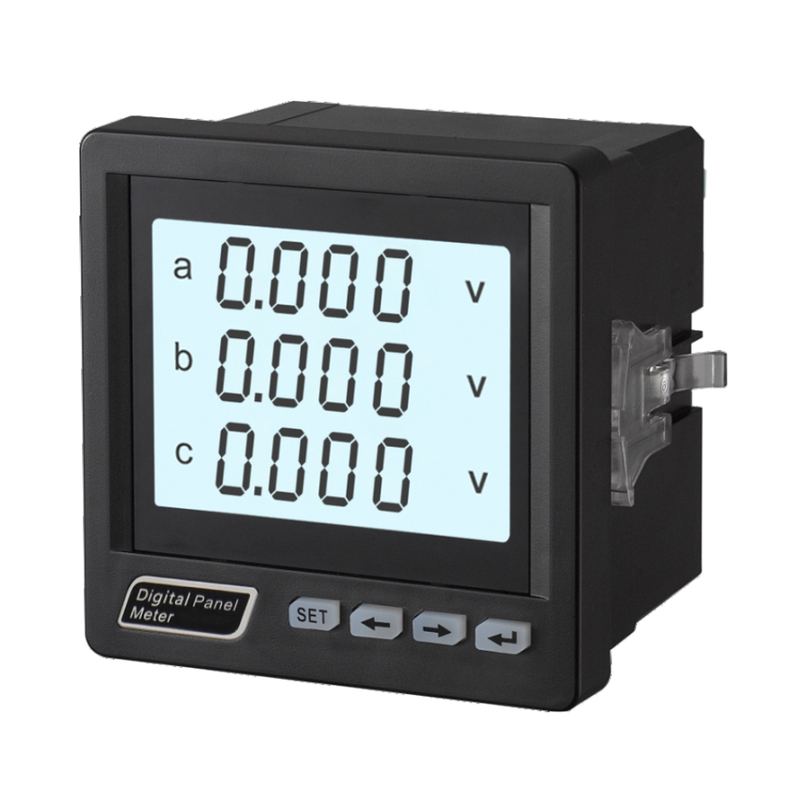

مقياس الجهد الرقمي ثلاثي الطور من سلسلة TS

مقياس الجهد الرقمي ثلاثي الطور هو أداة دقيقة مصممة لقياس وعرض مستويات الجهد للأنظمة الكهربائية ثلاثية الطور بدقة وموثوقية. يتم استخدامه على نطاق واسع في التطبيقات الصناعية والتجارية وتطبيقات المرافق لمراقبة ظروف الجهد واكتشاف الاختلالات وضمان التشغيل الآمن والفعال للمعدات الكهربائية. يوفر جهاز القياس قراءات رقمية في الوقت الفعلي لجميع المراحل الثلاث، غالبًا مع ميزات إضافية مثل اكتشاف تسلسل الطور، وإنذارات الجهد الزائد/الجهد المنخفض، وقدرات تسجيل البيانات.

يوفر هذا المقياس الرقمي عادةً دقة عالية، واستجابة سريعة، ونطاق جهد إدخال واسع، وسهولة التركيب. لقد تم تصميمه للتوافق مع أنظمة الجهد المنخفض (LV) والجهد المتوسط ​​(MV)، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات. من خلال توفير مراقبة دقيقة للجهد، فإنه يساعد على منع تلف المعدات، وتقليل وقت التوقف عن العمل، وتحسين استهلاك الطاقة في أنظمة الطاقة ثلاثية الطور.

تطبيقات مقياس الجهد الرقمي ثلاثي الطور:

1. مراقبة الطاقة الصناعية:
   تستخدم في المصانع والمصانع وخطوط الإنتاج لقياس جهد الطور وكشف اختلال الجهد وحماية المحركات والآلات الثقيلة من الأعطال الكهربائية.

2. الأنظمة الكهربائية التجارية وأنظمة البناء:
   تراقب الإمداد ثلاثي المراحل في مباني المكاتب ومراكز التسوق والمستشفيات ومراكز البيانات، مما يضمن توزيعًا مستقرًا للطاقة ويمنع حالات الجهد الزائد أو المنخفض.

3. أنظمة الطاقة المتجددة:
   يتم تطبيقها في مزارع الطاقة الشمسية وتوربينات الرياح وأنظمة الطاقة الهجينة لمراقبة مخرجات جهد التيار المتردد وضمان التزامن المناسب للشبكة وكفاءة الطاقة.

4. توزيع الطاقة والمحطات الفرعية:
   يُستخدم في لوحات التوزيع والمحطات الفرعية لتتبع مستويات الجهد عبر ثلاث مراحل، مما يتيح التحكم الدقيق واكتشاف الأخطاء وتوصيل الطاقة بشكل موثوق.

5. أنظمة إدارة الطاقة والأتمتة:
   تتكامل مع أنظمة إدارة الطاقة في المباني (BEMS) وأنظمة الأتمتة الصناعية لمراقبة الجهد الكهربي في الوقت الفعلي وإعداد التقارير وتحسين الطاقة.

باختصار، يعد مقياس الجهد الرقمي ثلاثي الطور أداة عالية الدقة وموثوقة ومتعددة الاستخدامات ضرورية للتطبيقات الصناعية والتجارية والطاقة المتجددة وتوزيع الطاقة، مما يضمن سلامة النظام واستقراره وكفاءته.

دقة القياس

• الجهد: المستوى 0.5

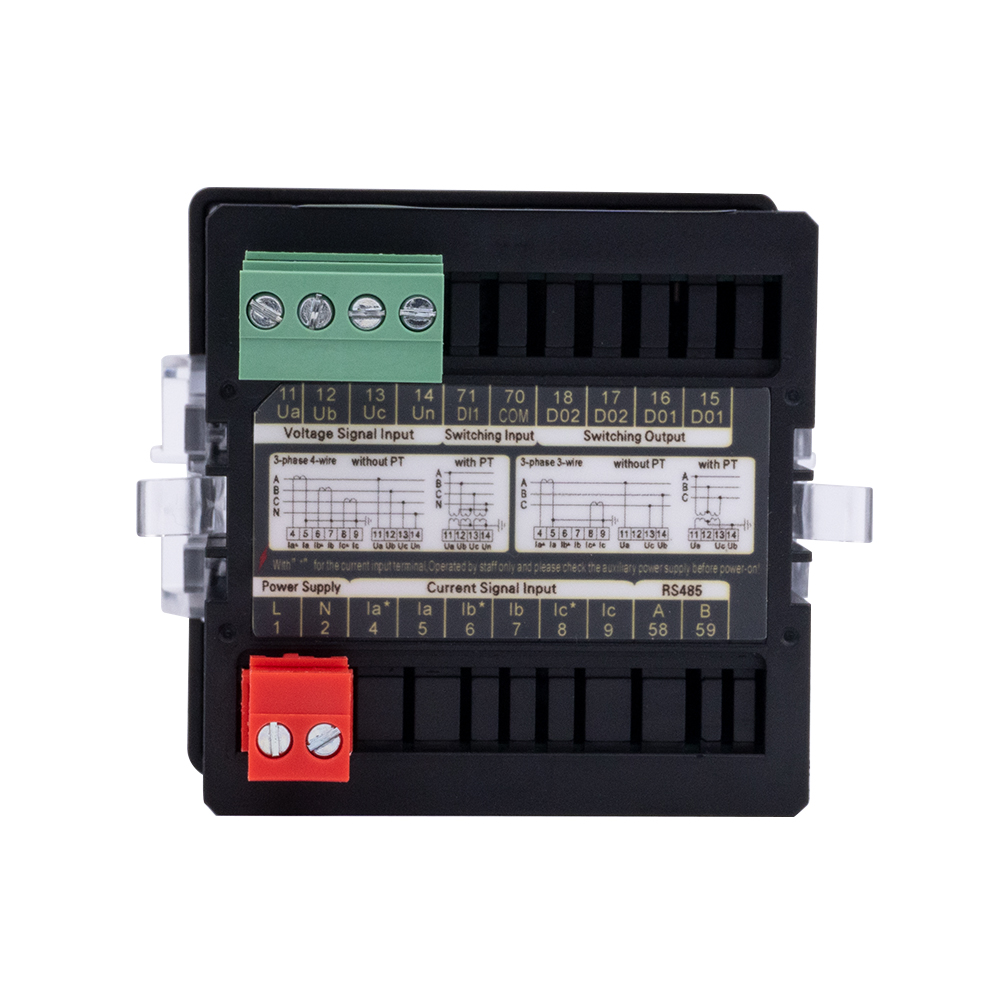

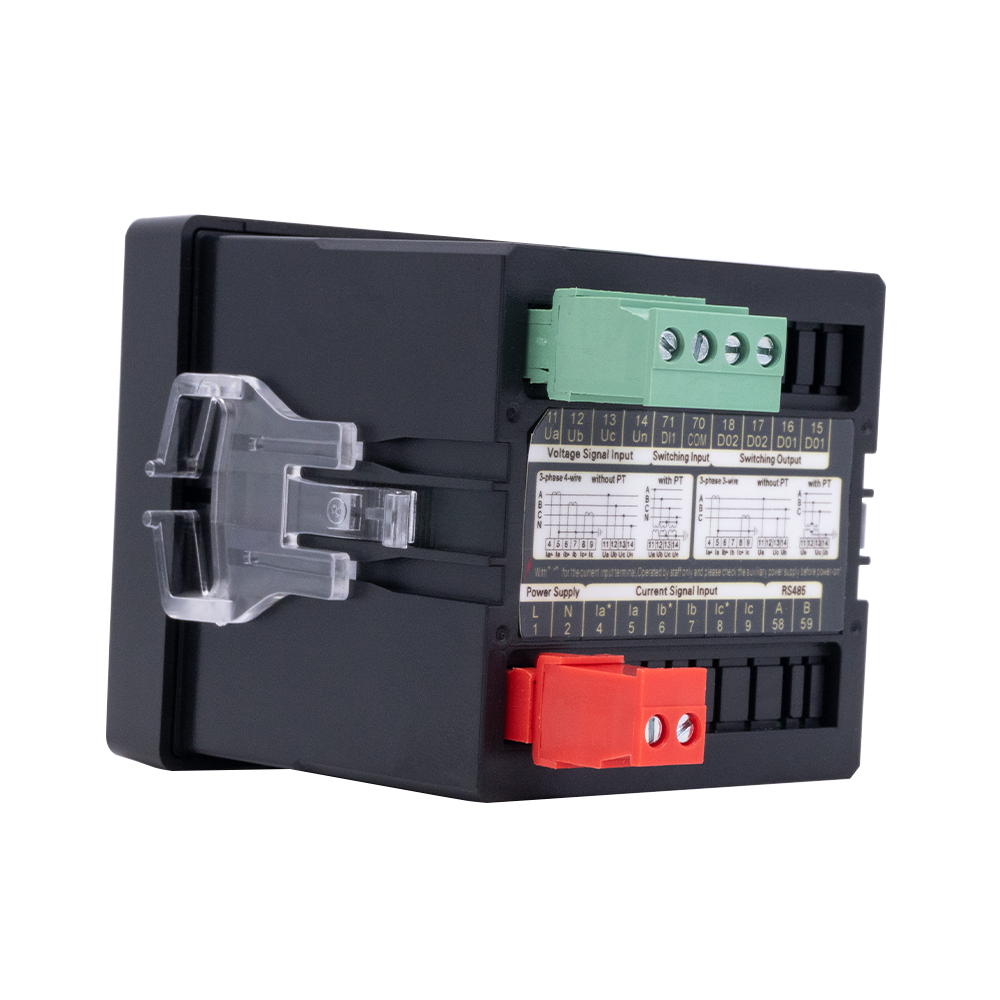

إدخال الإشارة

• وضع الاتصال: ثلاث أسلاك ثلاثية الطور، وثلاثة أسلاك ثلاثية الطور

• الفولطية: تيار متردد 0-600 فولت

• جهد التحميل الزائد: 1.2 مرة (مستمر)، 2 مرة/ثانية (فورية)

• استهلاك الطاقة: <1VA/المرحلة (الجهد)

• الممانعة: >300 كيلو كيو

• التردد: 45-65 هرتز أو تيار مستمر

مصدر الطاقة المساعد

•  نطاق العمل: تيار متردد 220 فولت

•  استهلاك الطاقة: <4VA

وحدة الوظيفة

• واجهة الاتصال: اتصال RS-485 أحادي الاتجاه، بروتوكول Modbus-RTU

• معدل الباود: 1200-9600 بت في الثانية، الافتراضي هو 2400 بت في الثانية

• تبديل الإدخال: 4 طرق

• مخرج التبديل: 3 طرق (السعة: تيار متردد 250 فولت /5 أمبير، تيار مستمر 30 فولت/5 أمبير)

• خرج ناقل الحركة: 3 طرق (خرج تناظري: 0/4-20 مللي أمبير أو 0-5/10 فولت)

يرجى ملاحظة أن ما ورد أعلاه هو وظيفتنا الاسمية، يرجى الاتصال بنا لتخصيص المنتجات الخاصة.
