محول الجهد المنخفض

محولات التيار ذات الجهد المنخفض (محول التيار المنخفض) هي محولات أدوات أساسية مصممة لأنظمة طاقة التيار المتردد التي تقل عن 1000 فولت، وفي الغالب 0.66 كيلو فولت و0.72 كيلو فولت لشبكات التوزيع. تعمل وفقًا لمبدأ الحث الكهرومغناطيسي الخاص بفاراداي، حيث تقوم بتحويل تيارات الحمل الأولية الكبيرة إلى تيارات ثانوية منخفضة موحدة (1A أو 5A) للقياس الآمن وقياس الطاقة وحماية الدائرة، وتشكيل رابط لا يمكن الاستغناء عنه بين قضبان التوصيل/الكابلات ذات التيار العالي والأدوات الكهربائية الحساسة.

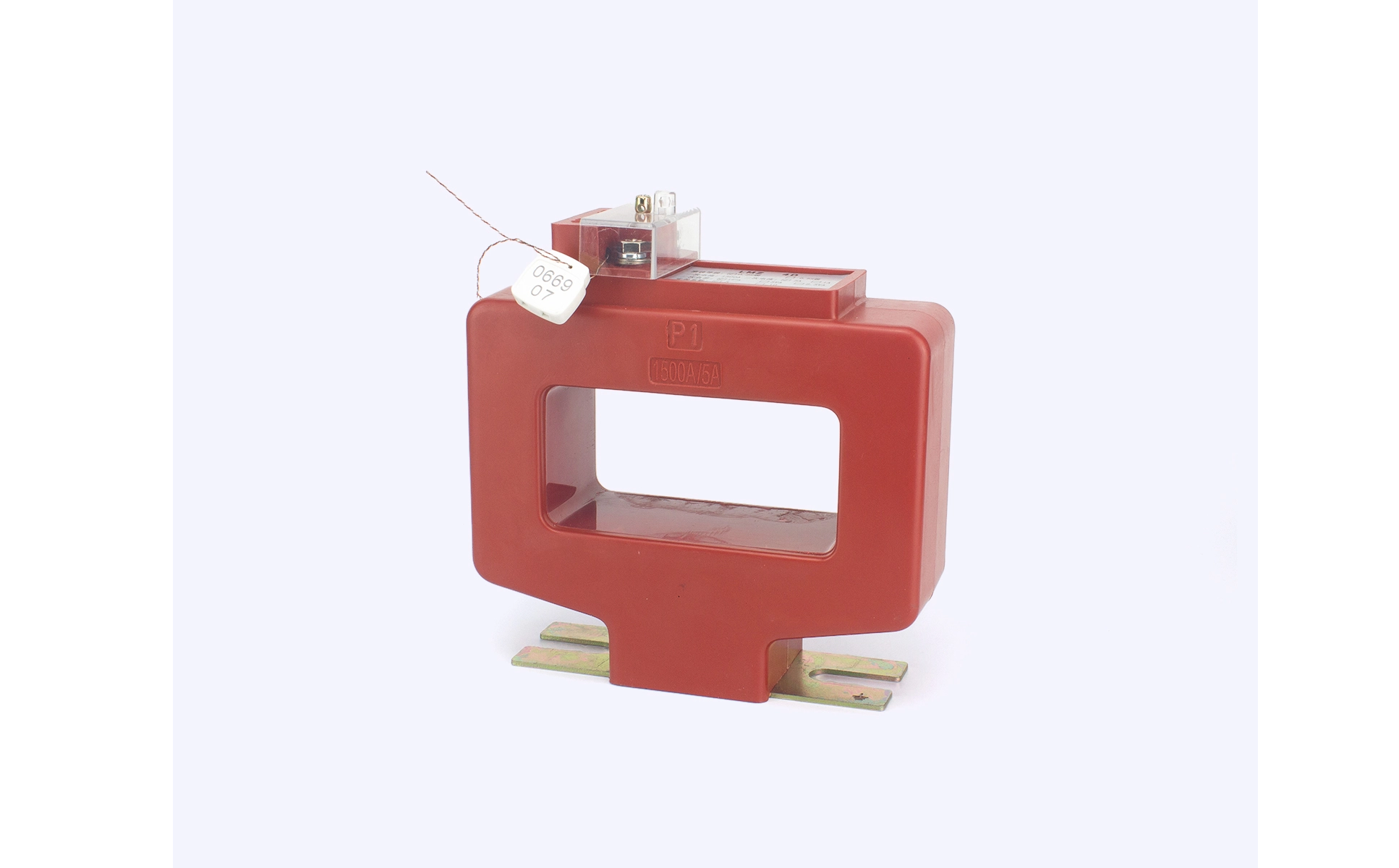

من الناحية الهيكلية، يتكون النموذجي ذو الجهد محول التيار المنخفض من قلب مغناطيسي عالي النفاذية، وموصل أولي يمر عبر النافذة الأساسية، ولفائف ثانوية متعددة الدورات مغلفة بـ ABS مثبط اللهب أو عزل من الراتنج المصبوب. عندما يتدفق التيار الأولي بالتناوب، فإنه يولد تدفق مغناطيسي متناوب داخل القلب، مما يؤدي إلى تيار ثانوي متناسب يتبع قاعدة نسبة الدورات العكسية: I₁/I₂ = N₂/N₁. توفر الشركات المصنعة تصميمين رئيسيين: CTs من نوع النافذة للتثبيت الدائم وCTs ذات النواة المنفصلة التي تسمح بتوصيل الأسلاك الحية دون انقطاع الدائرة، مما يبسط إلى حد كبير مشاريع التعديل التحديثي في ​​تشغيل المفاتيح الكهربائية.

يحدد تصنيف الدقة أداء LV CT بموجب معايير IEC 61869، بدءًا من الدقة الفائقة 0.2S و0.5S لأجهزة قياس فواتير المرافق إلى الفئتين 1 والفئة 3 للمراقبة الصناعية العامة. تحافظ أجهزة CT التي تركز على القياس على الحد الأدنى من أخطاء النسبة والطور تحت الحمل المقدر، في حين تتميز أجهزة CT من نوع الحماية بنوى مضادة للتشبع لالتقاط تيارات أعطال الدائرة القصيرة الشديدة بدقة لمرحلات التيار الزائد والخطأ الأرضي. تحكم قاعدة السلامة المهمة عملية التشغيل: يجب ألا تفتح الدوائر الثانوية أبدًا، حيث تؤدي الحلقة المفتوحة إلى توليد جهد كهربائي عالي مميت يؤدي إلى إتلاف المعدات ويعرض الفنيين للخطر؛ تتطلب جميع المحطات الثانوية تأريضًا موثوقًا أثناء التشغيل.

تقدم أجهزة LV CT ثلاث قيم صناعية أساسية. أولاً، يقوم العزل الكهربائي بفصل الدوائر الأولية ذات التيار العالي عن أجهزة قياس الجهد المنخفض، مما يزيل مخاطر الاتصال المباشر لموظفي الصيانة. ثانيًا، تعمل المخرجات الثانوية الموحدة على توحيد توافق الأجهزة مع أجهزة القياس ومحللات جودة الطاقة وأنظمة SCADA ومنصات إدارة الطاقة، مما يدعم المراقبة الرقمية للشبكة الذكية. ثالثًا، يتحمل الاستقرار الحراري والديناميكي القوي ارتفاعات الدائرة القصيرة التي تصل إلى عشرات الكيلومبيرات، مما يطيل عمر الخدمة إلى أكثر من 20 عامًا مع الحد الأدنى من فقدان الطاقة.
