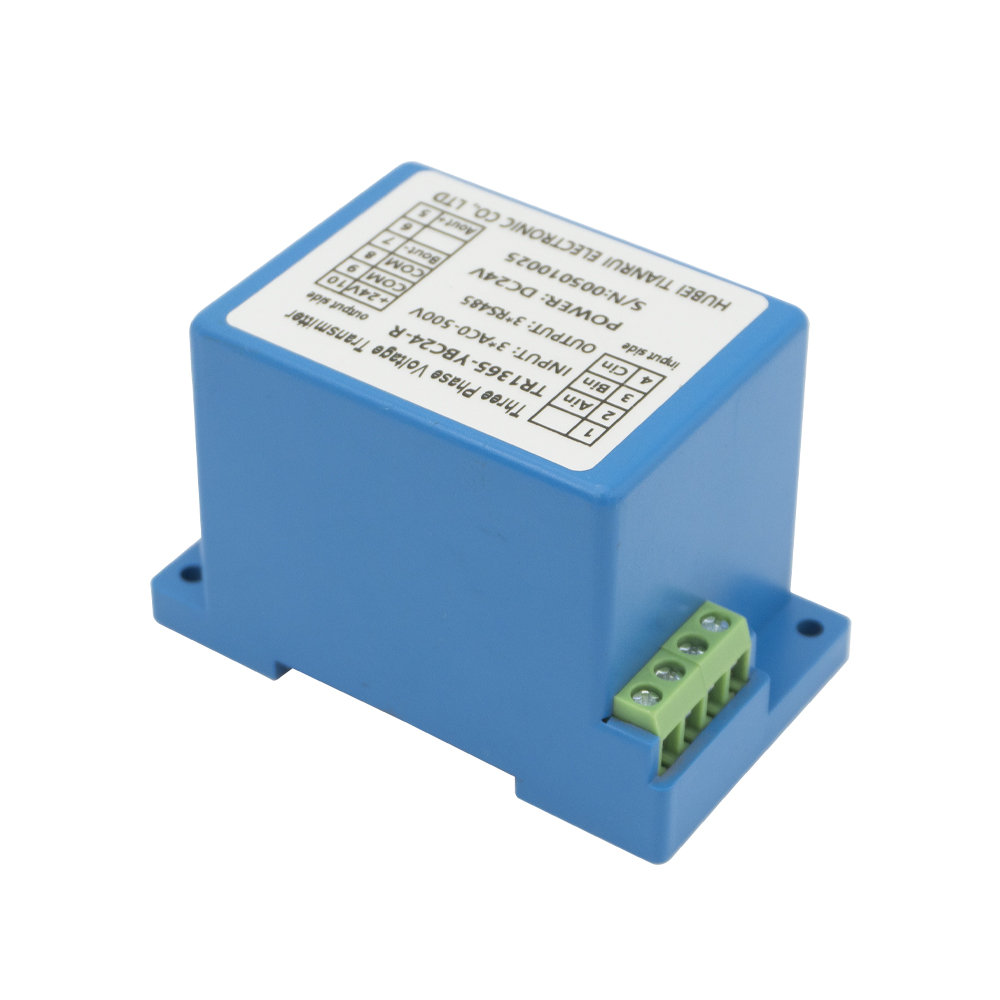

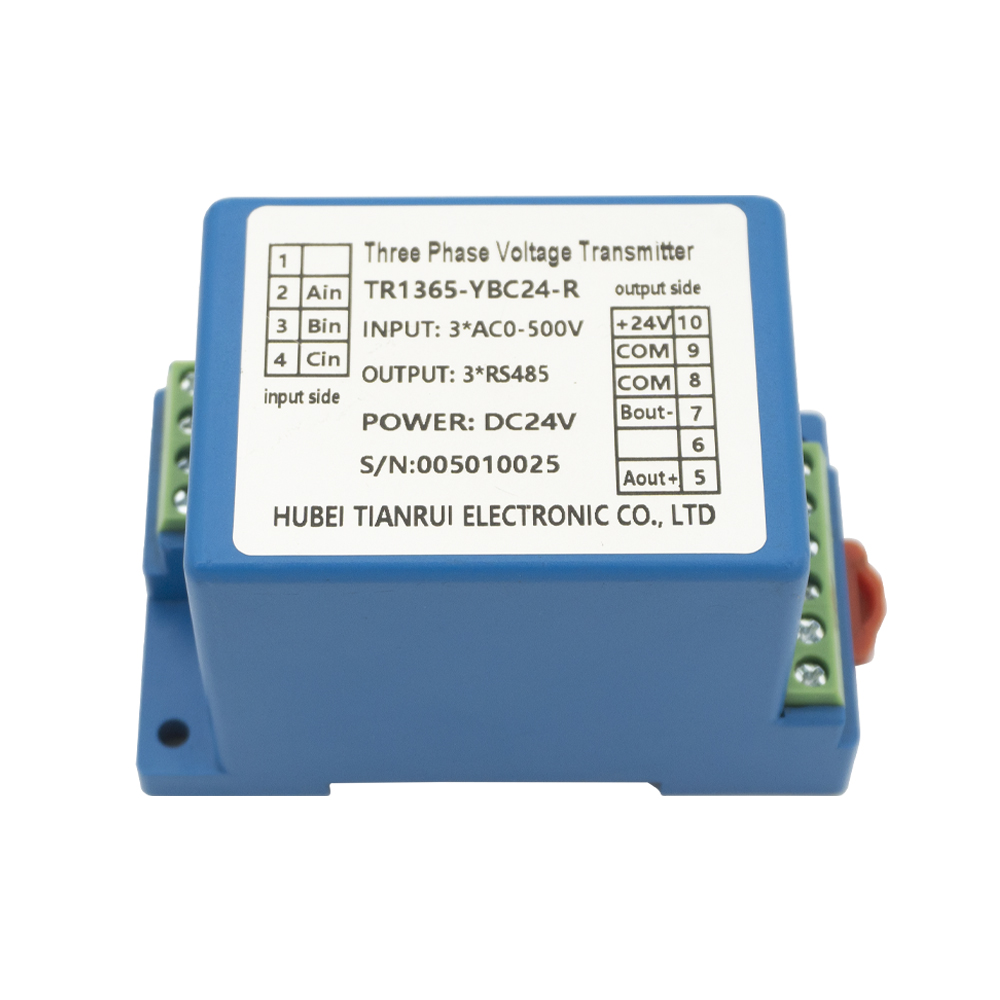

TR1365-YBC24-R
TR
ميزات المنتج
محول طاقة الجهد ثلاثي الطور هو جهاز قياس مصمم لمراقبة جهد التيار المتردد ثلاثي الطور وتحويله إلى إشارة خرج قياسية متناسبة مثل 0-10 فولت أو 4-20 مللي أمبير. إنه يتيح قياسًا دقيقًا للجهود الكهربية من الطور إلى الطور أو من الطور إلى المحايد مع توفير العزل الكهربائي بين مدخلات الجهد العالي ودوائر التحكم ذات المستوى المنخفض. مع الدقة العالية والقدرة القوية على مقاومة التداخل والأداء المستقر، تعد محولات طاقة الجهد ثلاثية الطور مثالية للمراقبة المستمرة في أنظمة الطاقة المعقدة. يتم تطبيقها على نطاق واسع في لوحات توزيع الطاقة، والأتمتة الصناعية، والتحكم في المحركات، وأنظمة إدارة الطاقة، ومنشآت الطاقة المتجددة، مما يساعد على تحسين السلامة التشغيلية والكفاءة وموثوقية النظام.
تطبيقات المنتج
لوحات توزيع الطاقة: مراقبة قضبان التوصيل والفولتية الواردة/الصادرة في المفاتيح الكهربائية والمحطات الفرعية.
الأتمتة الصناعية: توفير ردود فعل الجهد لمحركات المحركات، وPLCs، وأنظمة التحكم في العمليات.
أنظمة الطاقة المتجددة: تتبع جهد الشبكة والمولدات في منشآت الطاقة الشمسية وطاقة الرياح.
إدارة المباني والمرافق: مراقبة جودة التوريد على ثلاث مراحل لأنظمة التدفئة والتهوية وتكييف الهواء والمصاعد ومراكز البيانات.
البعد الميكانيكي (مم)
| المعلمات الكهربائية | نطاق القياس الأساسي | 0-600 فولت تيار متردد | الناتج الثانوي المقدر | 0-10 فولت، 4-20 مللي أمبير، 0-20 مللي أمبير |
| دقة | 0.50% | الخطي | 0.10% | |
| سعة التحميل | مخرج الجهد الكهربي: 5 مللي أمبير، الخرج الحالي: 6 فولت | تواتر الطاقة مع الجهد | 2.5kV AC/1MIN | |
| سعة التحميل الزائد | 2 × المدخلات المقدرة | التردد النطاق الترددي | 20-5 كيلو هرتز | |
| انجراف درجة الحرارة | ≥100 جزء في المليون/درجة مئوية | الاستهلاك الحالي | <15 مللي أمبير + إيوت | |
| وقت الاستجابة | <250 مللي ثانية | جهد إمداد الطاقة | 12 فولت، 24 فولت تيار مستمر؛ 220 فولت تيار متردد | |
| إزاحة الجهد | ≥ 10 مللي فولت | / | / | |
| بيئة التشغيل | درجة حرارة التشغيل المحيطة | -10 درجة مئوية -+70 درجة مئوية | درجة حرارة التخزين المحيطة | -25 درجة مئوية -+85 درجة مئوية |
ميزات المنتج
محول طاقة الجهد ثلاثي الطور هو جهاز قياس مصمم لمراقبة جهد التيار المتردد ثلاثي الطور وتحويله إلى إشارة خرج قياسية متناسبة مثل 0-10 فولت أو 4-20 مللي أمبير. إنه يتيح قياسًا دقيقًا للجهود الكهربية من الطور إلى الطور أو من الطور إلى المحايد مع توفير العزل الكهربائي بين مدخلات الجهد العالي ودوائر التحكم ذات المستوى المنخفض. مع الدقة العالية والقدرة القوية على مقاومة التداخل والأداء المستقر، تعد محولات طاقة الجهد ثلاثية الطور مثالية للمراقبة المستمرة في أنظمة الطاقة المعقدة. يتم تطبيقها على نطاق واسع في لوحات توزيع الطاقة، والأتمتة الصناعية، والتحكم في المحركات، وأنظمة إدارة الطاقة، ومنشآت الطاقة المتجددة، مما يساعد على تحسين السلامة التشغيلية والكفاءة وموثوقية النظام.
تطبيقات المنتج
لوحات توزيع الطاقة: مراقبة قضبان التوصيل والفولتية الواردة/الصادرة في المفاتيح الكهربائية والمحطات الفرعية.
الأتمتة الصناعية: توفير ردود فعل الجهد لمحركات المحركات، وPLCs، وأنظمة التحكم في العمليات.
أنظمة الطاقة المتجددة: تتبع جهد الشبكة والمولدات في منشآت الطاقة الشمسية وطاقة الرياح.
إدارة المباني والمرافق: مراقبة جودة التوريد على ثلاث مراحل لأنظمة التدفئة والتهوية وتكييف الهواء والمصاعد ومراكز البيانات.
البعد الميكانيكي (مم)
| المعلمات الكهربائية | نطاق القياس الأساسي | 0-600 فولت تيار متردد | الناتج الثانوي المقدر | 0-10 فولت، 4-20 مللي أمبير، 0-20 مللي أمبير |
| دقة | 0.50% | الخطي | 0.10% | |
| سعة التحميل | مخرج الجهد الكهربي: 5 مللي أمبير، الخرج الحالي: 6 فولت | تواتر الطاقة مع الجهد | 2.5kV AC/1MIN | |
| سعة التحميل الزائد | 2 × المدخلات المقدرة | التردد النطاق الترددي | 20-5 كيلو هرتز | |
| انجراف درجة الحرارة | ≥100 جزء في المليون/درجة مئوية | الاستهلاك الحالي | <15 مللي أمبير + إيوت | |
| وقت الاستجابة | <250 مللي ثانية | جهد إمداد الطاقة | 12 فولت، 24 فولت تيار مستمر؛ 220 فولت تيار متردد | |
| إزاحة الجهد | ≥ 10 مللي فولت | / | / | |
| بيئة التشغيل | درجة حرارة التشغيل المحيطة | -10 درجة مئوية -+70 درجة مئوية | درجة حرارة التخزين المحيطة | -25 درجة مئوية -+85 درجة مئوية |
