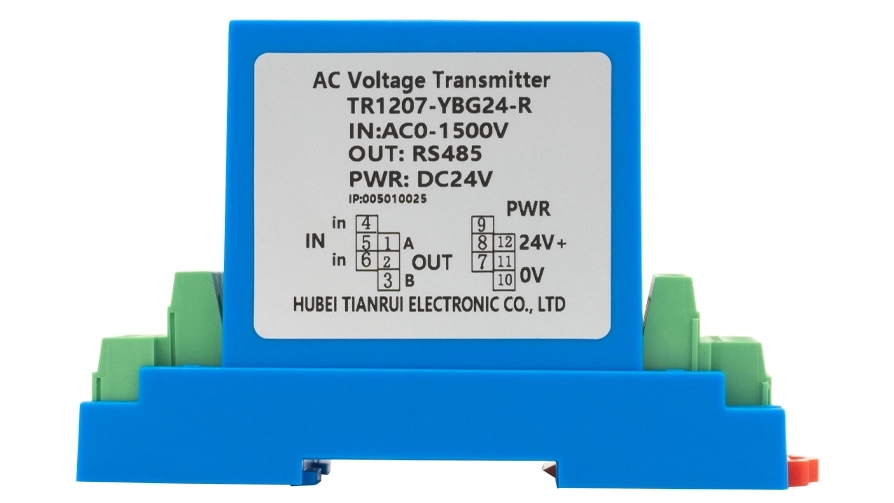

ما هو محول الجهد

محول طاقة الجهد هو جهاز استشعار كهربائي مصمم لقياس جهد التيار المتردد أو المستمر وتحويله إلى إشارة خرج موحدة ومتناسبة مثل 0-5 فولت، 0-10 فولت، أو 4-20 مللي أمبير. من خلال عزل دائرة القياس عن مصدر الجهد العالي، يسمح محول الجهد بمراقبة الجهد بشكل آمن ودقيق وفي الوقت الحقيقي في الأنظمة الصناعية ومعدات الطاقة وشبكات التحكم الآلي. إنه يلعب دورًا رئيسيًا في إدارة الطاقة وتشخيص النظام وتحليل جودة الطاقة، حيث تعد بيانات الجهد المستقر ضرورية للحفاظ على الموثوقية التشغيلية.

يتكون محول طاقة الجهد عادة من مرحلة تكييف جهد الدخل، ووحدة العزل، وقسم تحويل إشارة الخرج. يقوم الجهاز بتخفيض الفولتية العالية باستخدام مقسمات مقاومة أو مبادئ كهرومغناطيسية، ثم يعالج الإشارة من خلال دوائر العزل والتكييف. وهذا يضمن حماية نظام القياس بشكل كامل من ارتفاع الجهد الخطير أو الاضطرابات العابرة. تشتمل محولات طاقة الجهد الحديثة أيضًا على تصفية متقدمة وتعويض خطي وتصحيح درجة الحرارة، مما يمكنها من الحفاظ على دقة ثابتة عبر نطاق ديناميكي واسع.

إحدى السمات الرئيسية لمحول طاقة الجهد هي العزلة الكلفانية، التي تفصل الجهد الأساسي عن واجهة الإخراج ذات الجهد المنخفض. يمنع هذا العزل الحلقات الأرضية، ويحمي الأجهزة الإلكترونية الحساسة، ويعزز السلامة العامة. ميزة أخرى ملحوظة هي دقة القياس العالية، مما يسمح بمراقبة دقيقة حتى لتقلبات الجهد الصغيرة. تدعم العديد من الطرز أيضًا نطاقات إدخال واسعة، واستهلاكًا منخفضًا للطاقة، ووقت استجابة سريعًا، ومقاومة قوية للتداخل الكهرومغناطيسي، مما يجعلها مناسبة للبيئات كثيرة المتطلبات وأنظمة التحكم المعقدة.

من حيث الوظيفة، يقوم محول طاقة الجهد بتحويل إشارات الجهد العالي أو غير المستقر إلى تنسيقات إخراج مستقرة وموحدة متوافقة مع مسجلات البيانات، وأجهزة PLC، وأجهزة التحكم الصناعية، وأجهزة الشبكة الذكية. يتيح ذلك لمهندسي النظام دمج معلومات الجهد في منصات مراقبة أوسع لاتخاذ القرار في الوقت الفعلي. كما أن القدرة على توفير قياس جهد مستمر بدون صيانة يقلل أيضًا من عبء عمل الفحص اليدوي ويعزز كفاءة التشغيل الآلي. تدعم بعض محولات الطاقة المتقدمة أيضًا مراقبة الجهد ثنائي الاتجاه، مما يمكنها من اكتشاف كل من القطبية واتجاه الجهد في الطاقة المتجددة أو الأنظمة المعتمدة على البطاريات.

تستخدم محولات الجهد على نطاق واسع في العديد من الصناعات. في أنظمة الطاقة، يقومون بمراقبة شبكات التوزيع والمحولات والمفاتيح الكهربائية وعدادات الطاقة لضمان تشغيل النظام بشكل مستقر. في الطاقة المتجددة، تعد محولات الجهد ضرورية لمحولات الطاقة الشمسية وتوربينات الرياح وأنظمة تخزين البطاريات، حيث تكون هناك حاجة إلى ردود فعل دقيقة لجهد التيار المستمر أو التيار المتردد لتحويل الطاقة بكفاءة. تعتمد الأتمتة الصناعية أيضًا على محولات الجهد الكهربائي للإشراف على حالة الآلات، ومحركات المحركات، وأنظمة UPS، وإمدادات الطاقة الصناعية. في وسائل النقل، تستخدم محطات الشحن والمركبات الكهربائية محولات الجهد للحفاظ على مستويات الشحن الآمنة وحماية الأجهزة الإلكترونية الموجودة على متن الطائرة. غالبًا ما تقوم أنظمة إدارة الطاقة وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في المباني بدمج محولات الجهد الكهربي في منصات المراقبة الذكية لتحسين استهلاك الطاقة واكتشاف الأخطاء مبكرًا.

مقارنة مع محولات الطاقة الحالية

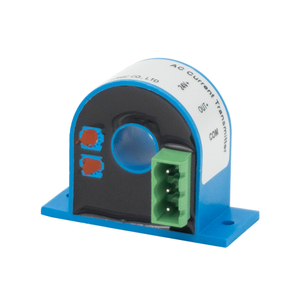

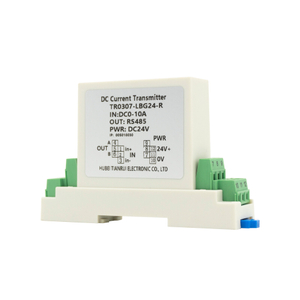

في حين أن محولات طاقة الجهد تقيس الإمكانات الكهربائية، فإن محول الطاقة الحالي يقيس تدفق التيار الكهربائي (تيار متردد، تيار مستمر، أو كليهما). غالبًا ما تستخدم محولات الطاقة الحالية مستشعرات تأثير هول، أو محولات التيار، أو مقاومات التحويل، في حين تعتمد محولات الجهد في المقام الأول على مقسمات الجهد أو دوائر العزل. تُستخدم محولات طاقة الجهد عمومًا لمراقبة استقرار جهد النظام وظروف إمداد الطاقة وأداء الشبكة. من ناحية أخرى، تُستخدم محولات الطاقة الحالية بشكل أكثر شيوعًا لمراقبة الحمل وحماية التيار الزائد وتشخيص المحركات وتحليل استهلاك الطاقة. يلعب كلا الجهازين أدوارًا أساسية في القياس الكهربائي، وغالبًا ما يتم استخدامهما معًا في أنظمة مراقبة الطاقة لتوفير رؤية شاملة للسلوك الكهربائي.
