ما هو محول التيار سبليت الأساسية

محول التيار المنفصل هو نوع من محولات التيار التي ينقسم قلبها المغناطيسي إلى جزأين أو أكثر، مما يسمح 'بتثبيته' حول موصل موجود دون فصل الدائرة. فيما يلي نظرة عامة مفصلة - تغطي مبدأ العمل والتصنيفات والوظائف والميزات وسيناريوهات التطبيق والاتجاهات المستقبلية.

مبدأ العمل

إن مبدأ التشغيل لمحول التيار المنفصل هو في الأساس نفس مبدأ تشغيل أي محول تيار تقليدي - يعتمد على الحث الكهرومغناطيسي:

يعمل الموصل الذي يحمل التيار المراد قياسه بمثابة الملف الأولي (غالبًا دورة واحدة).

ينتج التيار المتردد عبر هذا الموصل تدفقًا مغناطيسيًا متناوبًا في قلب عالي النفاذية.

يلتقط ملف ثانوي، ملفوف على القلب، هذا التدفق ويولد تيارًا متناسبًا في دائرته، يتم قياسه بنسبة اللفات.

نظرًا لأن القلب يتكون من نصفين (أو أكثر)، عند التثبيت، يتم إغلاق النصفين وتثبيتهما، مما يكمل الدائرة المغناطيسية. يجب الانتباه إلى محاذاة النواة وتقليل فجوة الهواء بين النصفين، لأن الفجوات المفرطة تؤدي إلى تدهور الاقتران المغناطيسي وتقليل الدقة.

يجب أن يظل الملف الثانوي مغلقًا دائمًا (أي محملاً) لتجنب الفولتية العالية في الدائرة المفتوحة.

بمجرد تركيبه، يعمل تمامًا مثل جهاز CT ذو النواة الصلبة: يقوم التيار الأساسي بتحفيز التيار الثانوي بما يتناسب مع نسبة الدورات، مما يسمح لمعدات القياس أو الحماية باستشعار التيارات العالية بأمان.

نظرًا لأن القلب منقسم، يلزم بعض العناية الإضافية بالتصميم للتخفيف من تدفق التسرب أو الفجوات غير المنتظمة، لكن التصميمات الحديثة تستخدم مزالج ميكانيكية دقيقة ومواد مغناطيسية منخفضة الفجوة لتقليل مثل هذه الأخطاء.

تصنيف

على الرغم من أن ''النواة المنفصلة'' في حد ذاتها هي تصنيف بنيوي، إلا أنه يمكن أيضًا تصنيف CTs ذات النواة المنفصلة على عدة أبعاد أخرى:

آلية الانقسام / الإغلاق

نمط مفصلي/محوري (يفتح جانب واحد على مفصلة)

نمط الترباس أو المشبك (نصفين متصلين بمسامير أو أزرار كبس أو مشابك)

فئة الدقة / الغرض

فئة عامة / مراقبة

فئة القياس/الفوترة (دقة أعلى)

فئة الحماية (قادرة على تحمل الأحمال الزائدة قصيرة المدى)

التصنيف الحالي والنسبة

نطاقات التيار المنخفض (على سبيل المثال عشرات أو مئات الأمبيرات)

نطاقات تيار أعلى (تصل إلى آلاف الأمبيرات)

المخارج الثانوية ذات مستويات 1 أمبير أو 5 أمبير أو أقل (ملي أمبير).

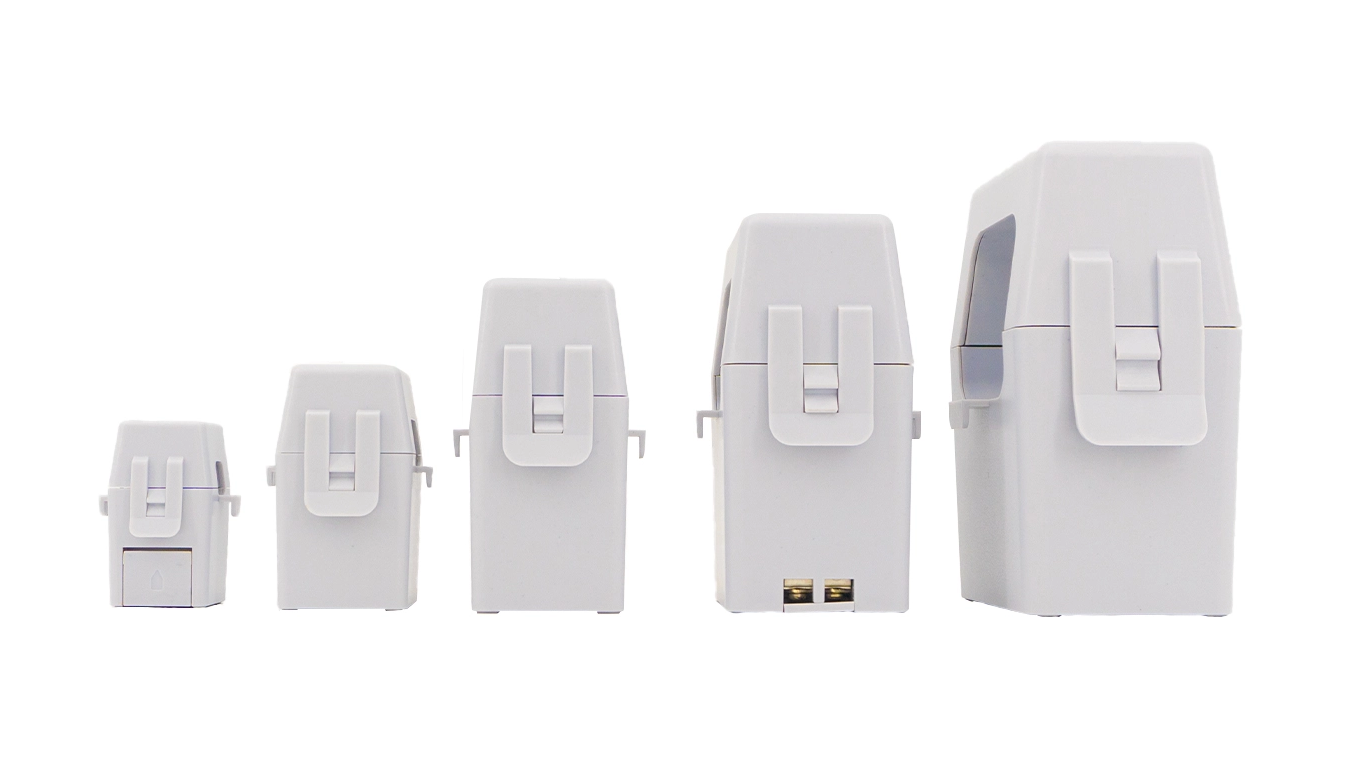

أحد أمثلة المنتجات هو محول التيار المنفصل ، والذي يستخدم تصميم التثبيت هذا لتسهيل التعديل التحديثي.

وظائف

تشمل الوظائف الأساسية لمحولات التيار المنقسمة الأساسية ما يلي:

القياس / القياس
تحويل التيارات الأولية العالية إلى تيارات ثانوية متناسبة لأجهزة قياس التيار أو محللات الطاقة أو أنظمة قياس الطاقة.

المراقبة
تغذية البيانات الحالية في الوقت الفعلي إلى أنظمة المراقبة أو التحكم أو الحماية (مثل SCADA وBMS وأنظمة إدارة الطاقة).

الحماية
تعمل في دوائر التيار الزائد أو دوائر الكشف عن الأخطاء، حيث يقوم جهاز CT بتغذية المرحلات أو أجهزة الحماية لتشغيل قواطع الدائرة.

الخصائص الرئيسية / المزايا والقيود

المزايا / الميزات

غير تدخلية / بدون انقطاع،
يمكن تركيبها حول الموصلات الحية دون قطع الاتصال أو إعادة توصيل الأسلاك، مما يقلل من وقت التوقف عن العمل.

سهولة التثبيت والتعديل التحديثي
مثالية للترقيات الميدانية أو الإضافات أو نشر القياس في الأنظمة الحالية.

تعدد الاستخدامات
متوفر بتصنيفات وأحجام وفئات دقة حالية متنوعة لتغطية التطبيقات على نطاق واسع.

سيناريوهات التطبيق

تُستخدم محولات التيار المقسمة على نطاق واسع في الإعدادات التي تكون فيها سهولة التثبيت أو التعديل التحديثي أو الحد الأدنى من التعطيل أمرًا بالغ الأهمية. تشمل مجالات التطبيق النموذجية ما يلي:

توزيع الطاقة / اللوحات الكهربائية
مراقبة الدوائر الفرعية أو المغذيات أو الدوائر الفرعية في اللوحات الموجودة.

إدارة الطاقة في المباني وقياسها الفرعي
تركيب أجهزة تحويل التيار في أنظمة الأسلاك الحالية لمراقبة الأحمال أو المستأجرين أو المناطق في المباني التجارية أو السكنية.

المراقبة الصناعية وتوصيف الحمل
قياس التيارات على المحركات، ومحركات الأقراص، والمضخات، وأنظمة التدفئة والتهوية وتكييف الهواء، وخطوط الإنتاج، وما إلى ذلك، غالبًا عندما يكون إيقاف التشغيل غير مرغوب فيه.

نظرًا لمرونتها، تعد أجهزة CT ذات النواة المنقسمة ذات قيمة خاصة في التعديلات التحديثية أو التوسعات، حيث لا يمكن قطع الأسلاك بسهولة.

الاتجاهات والتطورات المستقبلية

يتطور مجال محولات التيار المنفصلة حيث أصبحت أنظمة الطاقة أكثر تعقيدًا وتوزيعًا ورقمية. وتشمل بعض الاتجاهات والآفاق الرئيسية ما يلي:

دقة أعلى وتصميمات أقل خطأً
مواد أساسية محسنة (بلورية نانوية وغير متبلورة) وتصميمات ميكانيكية لتقليل التسرب والفجوات، مما يدفع أداء النواة المنفصلة إلى الاقتراب من النوى الصلبة.

إلكترونيات ذكية متكاملة
تتضمن تكييف الإشارة، والتضخيم، وتعويض درجة الحرارة، وذاكرة المعايرة، والإخراج الرقمي (مثل Modbus، IEC 61850) داخل جسم التصوير المقطعي المحوسب.

عرض نطاق أوسع/قدرة عالية التردد:
تصميمات تهدف إلى التقاط المكونات التوافقية بشكل أفضل، والعابرين السريعين، والإشارات غير الجيبية لدعم تحليلات جودة الطاقة.
