ميزات المنتج
* ثقب مزدوج لاتخاذ الكهرباء ، ومقاطع التثبيت المزدوجة لإصلاح الكابلات ، وجمع إشارة الجهد المستقر والموثوق ؛ فتح وإغلاق الهيكل ، سهل التثبيت في الموقع وسهل التشغيل. التثبيت أو الإزالة السريعة والسهلة دون فصل الكابل الأساسي قيد الاختبار ، وفعالًا للاختبار الحالي السهل واليوم.
* جميع أجزاء التشغيل اليدوية هي عازل ، والتي يمكن تشغيلها على الهواء مباشرة ويمكن أن تتفرع في أي موضع للكابل.
* المظهر هو لون الربط المزدوج ويمكن الحكم على اتجاه التثبيت وفرق الطور حسب اللون (المرحلة - الأصفر، المرحلة B - الأخضر، المرحلة C - الأحمر).
* تتبنى القشرة عملية تصبغ متكاملة لحام الانصهار بالموجات فوق الصوتية ، ويتم تلقي هيكل اللف من النواة المغناطيسية براتنج الايبوكسي ويمكن أن يكون مستوى مقاوم للماء IP66.
* اعتماد المغناطيسية العالية، الخطية الجيدة وحساسية عالية.
تطبيق المنتج
من خلال اكتساب الإشارة المزدوجة (الجهد الحالي +) وتثبيت سهل ، يستخدم هذا المنتج على نطاق واسع في الأنظمة الرئيسية التالية:
* تحذير السلامة الكهربائية: نظام مراقبة الحرائق الكهربائية ، نظام مراقبة الطاقة معدات الإطفاء.
* مراقبة الشبكة الذكية: نظام الكهرباء الذكية ، شبكة الجهد المنخفض الذكية ، نظام التأريض الحالي الصغير.
* حماية موثوقة للمعدات: نظام حماية التتابع ، نظام حماية المحرك.
يعد توفير بيانات مراقبة في الوقت الفعلي عالي الدقة للتيار والجهد للسيناريوهات أعلاه وحدة استشعار رئيسية لتحقيق مراقبة حالة المعدات وحماية السلامة.
مقاييس المنتج
الأداء الكهربائي | درجة حرارة التشغيل | -40 ℃～+70 ℃ | الرطوبة النسبية | ≤90 ٪ |
مستوى الجهد | 0.4/0.66/0.72kV | النطاق الخطي | 5 ٪ ～ 120 ٪ | |
تصنيف المدخلات الحالية | 50 ～ 600A | تصنيف الانتاج الحالي | 1A | |
القدرة المقدرة | 1va-2va | التردد المقنن | 50/60 هرتز | |
فئة الدقة | 0.5 | قوة عازلة | 1000 م أوم/500 فولت/1 دقيقة | |
المعلمات الميكانيكية | قذيفة والهيكل العظمي | PA/PCFlammability Rating94-V0 | طريقة الإخراج | سلك غلاف PVC مرن |
الإخراج الحالي | الخط الأصفر - الخط المبتسم | انتاج الطاقة | الخط الأحمر | |
المواد الأساسية | الصلب السيليكون | هيكل الفتح والإغلاق | '304 ' التثبيت مع المسمار لا ينفصلان | |
إبرة ثقب | الفولاذ المقاوم للصدأ '304 ' | خطة البناء | إصلاح المقبض لقفل الكابل | |
عيار | 36mm × 46mm | قطر كابل المحول | 25mm 2～ 240mm2 |

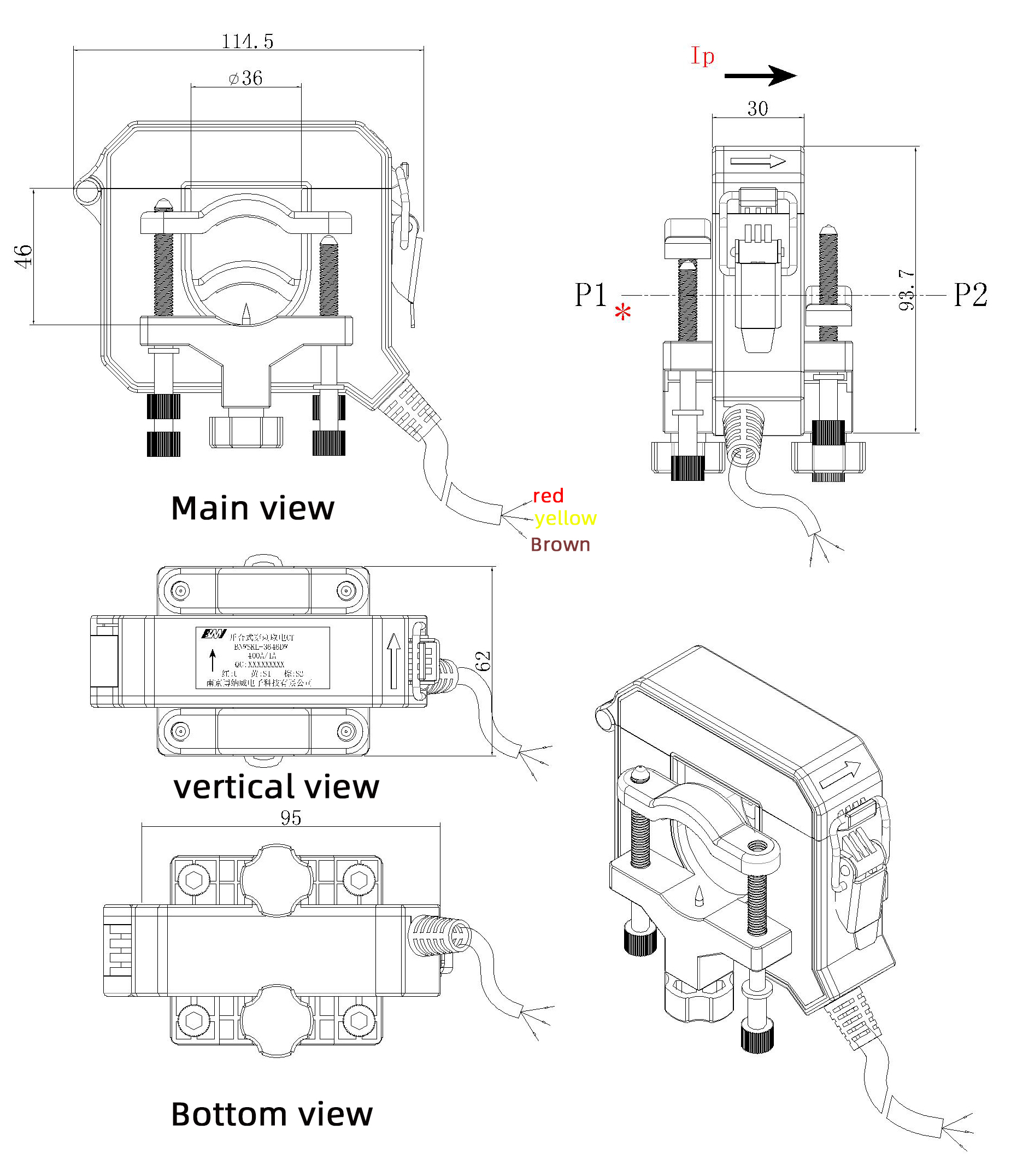

الأبعاد (مم)
وصف الرصاص الناتج:
1. طرف الإدخال عبارة عن كابل عبر القلب (P1 → P2).
2. يتم إخراج طرف الإخراج بواسطة سلك مغلف ثلاثي النواة.
3. قلب السلك الأحمر هو طرف قياس الجهد (يقوده إبرتان مثقوبتان).
4. تمثل الخطوط الصفراء والبنية مخرج إشارة التيار الثانوي.
5. حدد المراسلات القطبية بين 'P1' والخط الأصفر كنهاية Siming (*).
احتياطات التثبيت
* عند تشغيل المحول، يجب عليك ارتداء قفازات عازلة ويجب ألا تلمس يديك مباشرة القلب الأحمر للسلك المحمي.
* قبل إغلاق قلب السيليكون الصلب، تأكد من أن الوجه النهائي للشق نظيف وخالي من البقع والشوائب؛ يجب معالجته بعامل مضاد للصدأ.
