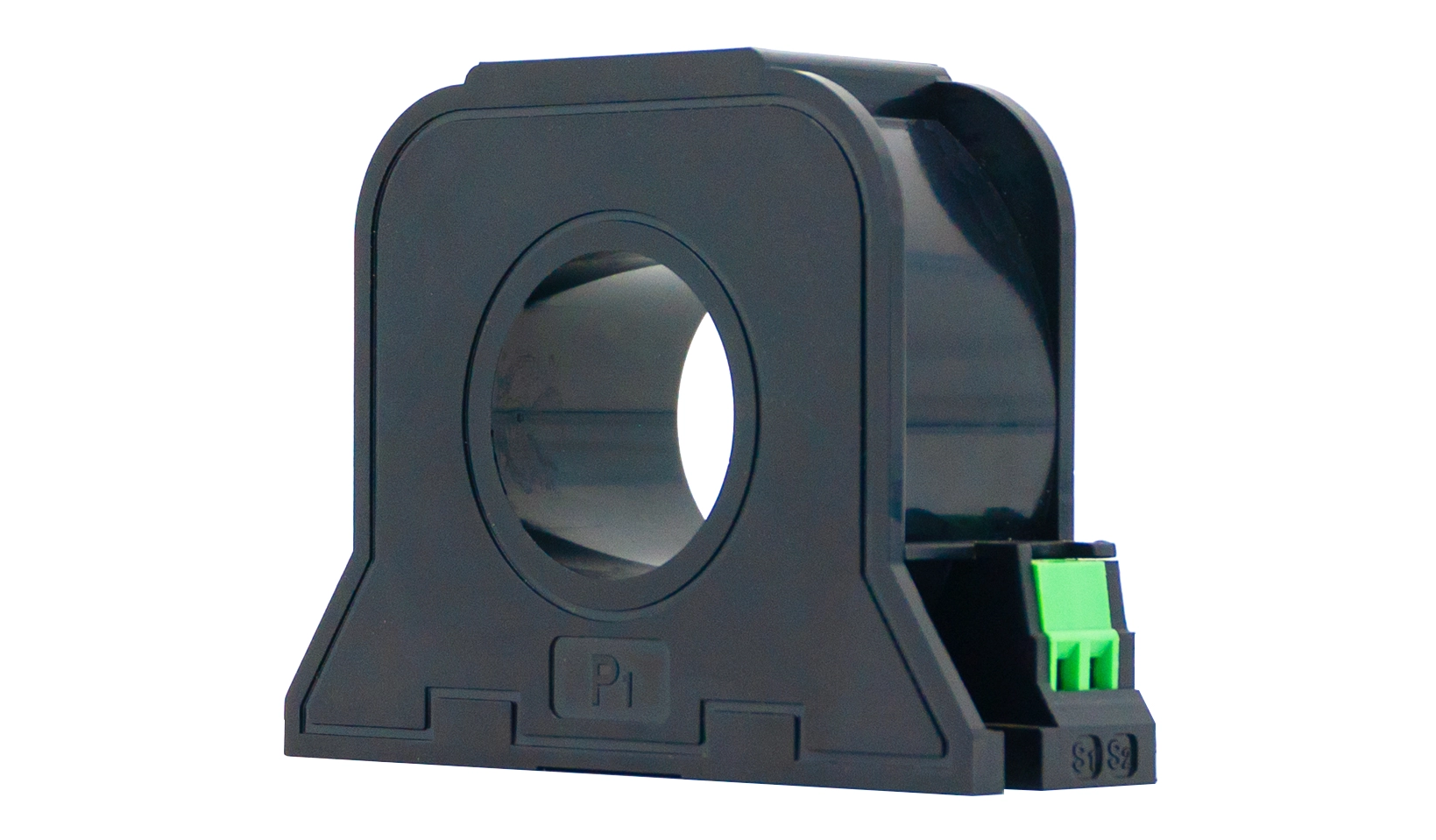

محول تيار التوازن الأساسي (CBCT)، المعروف أيضًا باسم Zero Sequence CT أو محول التيار المتبقي ، هو نوع خاص من محولات التيار يستخدم بشكل أساسي لحماية الأعطال الأرضية في أنظمة الطاقة الكهربائية. على عكس التقليدية المنفصلة محولات التيار التي تقيس تيار الموصلات الفردية، فإن CBCT يحيط بجميع الموصلات ثلاثية الطور (وأحيانًا المحايدة) داخل قلب مغناطيسي واحد.

مبدأ العمل

في التشغيل المتوازن العادي، يكون مجموع المتجهات لتيارات الطور الثلاثة (Ia + Ib + Ic) يساوي صفرًا. وهذا يعني عدم حدوث تدفق مغناطيسي صافي في قلب CBCT، وبالتالي لا يوجد تدفق تيار ثانوي.

أثناء الصدع الأرضي (الصدع الأرضي)، لا يكون مجموع تيارات الطور صفرًا (لأن تيار الصدع يتدفق عبر الأرض بدلاً من العودة عبر الأطوار). يؤدي هذا إلى إنشاء تدفق متبقي صافي في القلب، مما يؤدي إلى توليد تيار متناسب في الملف الثانوي CBCT.

يتم توصيل الإخراج الثانوي بمرحل حماية (على سبيل المثال، مرحل خطأ الأرض أو جهاز التيار المتبقي)، والذي يقوم بفصل قاطع الدائرة إذا تجاوز الخطأ عتبة محددة.

تطبيقات المحولات الحالية التوازن الأساسية

الحماية من خطأ الأرض - يكتشف التسرب أو الأخطاء الأرضية في أنظمة التوزيع والمحولات والمفاتيح الكهربائية.

حماية المحرك والمولد - يوفر حماية حساسة ضد أخطاء اللف إلى الأرض.

أنظمة السلامة الصناعية - يتم تركيبها في لوحات المفاتيح لتحسين حماية الأفراد والمعدات.

كشف التيار المحايد – مفيد في اكتشاف الأحمال غير المتوازنة أو تيار التسرب.

المقارنة: محول تيار التوازن الأساسي مقابل محول تيار سبليت كور
