كيف يعمل مستشعر تيار القاعة؟

يعتمد مستشعر تيار هول على تأثير هول، وهي ظاهرة فيزيائية أساسية اكتشفها إدوين هول. عندما يقع موصل يحمل تيارًا داخل مجال مغناطيسي عموديًا على تدفق الشحنة الكهربائية، تتعرض حاملات الشحنة داخل الموصل لقوة جانبية. تدفع هذه القوة الشحنات الموجبة والسالبة نحو الجانبين المتقابلين من المادة، مما يخلق فرق جهد قابل للقياس يسمى جهد هول. تستخدم مستشعرات تيار Hall الحديثة هذا المبدأ للكشف عن التيار الكهربائي دون اتصال كهربائي مباشر بالدائرة المقاسة.

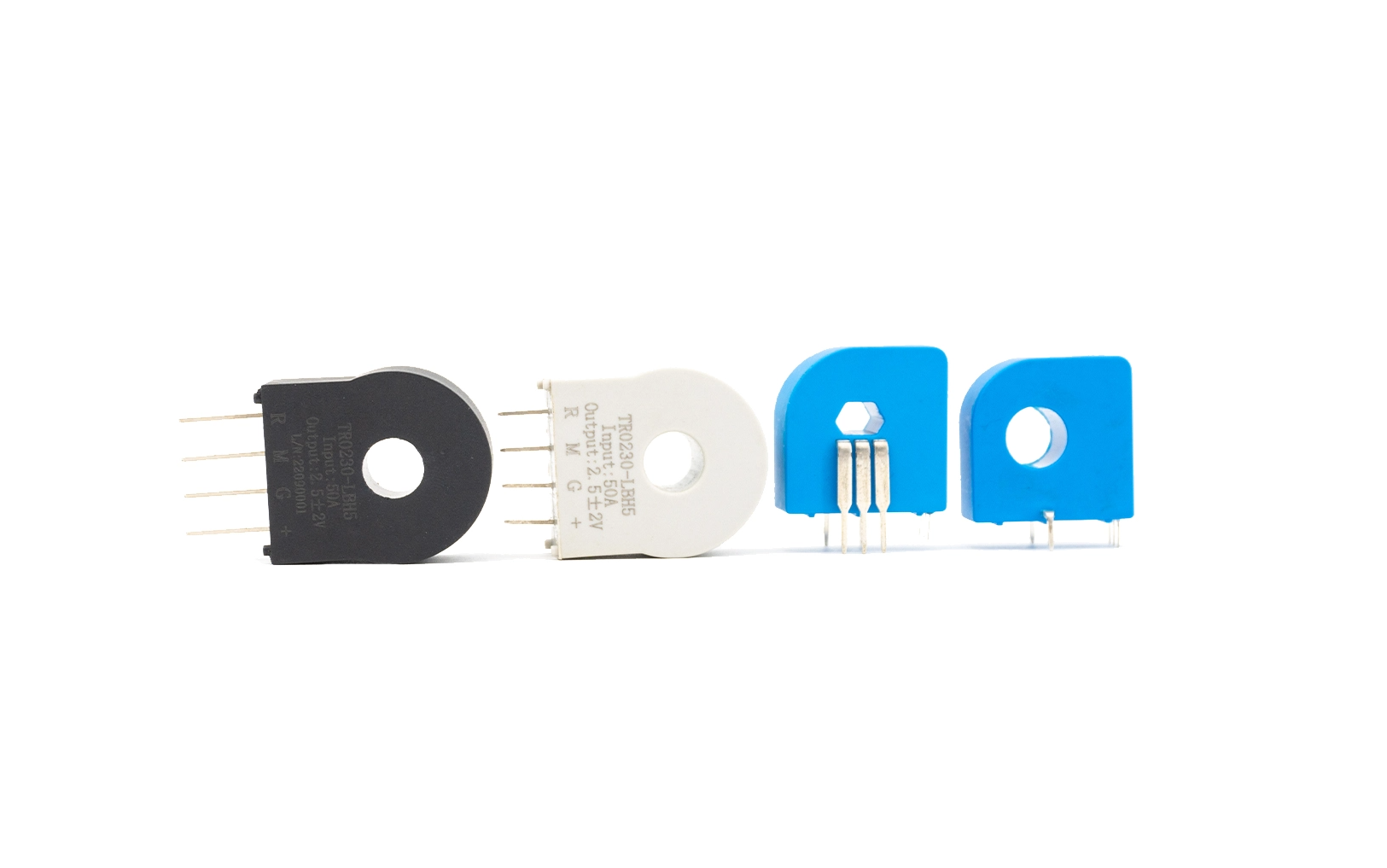

هناك نوعان شائعان: أجهزة الاستشعار ذات الحلقة المفتوحة وأجهزة الاستشعار ذات الحلقة المغلقة. بالنسبة لتصميم الحلقة المفتوحة، يمر التيار المستهدف عبر قلب مغناطيسي. يولد التيار مجالًا مغناطيسيًا متناسبًا يتركز بواسطة القلب المغناطيسي، والذي يوجه التدفق المغناطيسي عبر عنصر القاعة الموجود في الفجوة الهوائية للنواة. يقوم عنصر Hall بإخراج جهد Hall صغير يتناسب بشكل مباشر مع قوة المجال المغناطيسي، وبالتالي يتناسب مع التيار المقاس. يقوم مكبر الصوت الداخلي بتضخيم هذه الإشارة الضعيفة إلى جهد خرج قياسي قابل للاستخدام أو إشارة تيار لوحدات التحكم والعدادات.

توفر مستشعرات Hall ذات الحلقة المغلقة، والمعروفة أيضًا باسم مستشعرات التدفق الصفري، دقة أعلى. ينتج التيار الأساسي تدفقًا مغناطيسيًا في القلب. تكتشف شريحة Hall هذا التدفق وترسل إشارة إلى ملف مساعد ملفوف في القلب. يولد الملف تيارًا ثانويًا معاكسًا يخلق مجالًا مغناطيسيًا معاكسًا لإلغاء التدفق الأصلي. عندما يصل التدفق المغناطيسي داخل النواة إلى الصفر، يحافظ التيار الثانوي على التوازن. يعكس حجم هذا التيار الثانوي التعويضي بدقة التيار الأساسي المقاس. تتميز نماذج الحلقة المغلقة بانحراف منخفض وخطية ممتازة وأخطاء بسيطة في درجات الحرارة، مما يجعلها مثالية للتطبيقات الصناعية عالية الدقة.

أكبر ميزة لمستشعرات Hall الحالية هي العزلة الكلفانية. لا يوجد اتصال كهربائي مباشر بين الدائرة المقاسة ذات الجهد العالي وجانب إخراج إشارة الجهد المنخفض. يؤدي ذلك إلى عزل دوائر التحكم عن دوائر الطاقة ويمنع ارتفاع الجهد وتلف الضوضاء. على عكس مقاومات التحويل، فهي لا تستهلك أي طاقة تقريبًا ويمكنها قياس كل من التيار المتردد والتيار المباشر، بما في ذلك تيارات النبض غير المنتظمة.

ومع ذلك، توجد قيود الأداء. تعاني أجهزة الاستشعار ذات الحلقة المفتوحة من التباطؤ المغناطيسي وانحراف درجة الحرارة. تتغير حساسية عنصر القاعة مع درجة الحرارة، مما قد يؤدي إلى حدوث أخطاء في القياس بدون دوائر التعويض. يمكن أن يؤدي التداخل المغناطيسي من الأسلاك أو المغناطيسات القريبة أيضًا إلى تشويه القراءات. يقوم المصنعون بدمج تكييف الإشارة وتعويض درجة الحرارة والحماية لتقليل هذه الآثار السلبية.
