كيف يعمل محول الطاقة الحالي؟

مبدأ العمل لمحول الطاقة الحالي

يعمل محول الطاقة الحالي عن طريق الكشف عن المجال المغناطيسي أو الجهد الناتج عن تيار كهربائي وتحويل هذه المعلومات إلى إشارة كهربائية. تستخدم الأنواع المختلفة من محولات الطاقة الحالية تقنيات استشعار مختلفة.

يعمل محول الطاقة القائم على المحولات وفقًا لمبدأ الحث الكهرومغناطيسي. عندما يتدفق التيار المتردد عبر الموصل الأساسي، فإنه يخلق مجالًا مغناطيسيًا حول الموصل. يقوم قلب مغناطيسي داخل محول الطاقة بتجميع هذا المجال المغناطيسي ويولد تيارًا أصغر في الملف الثانوي. تتناسب الإشارة الثانوية مع التيار الأساسي ويمكن استخدامها للقياس والحماية.

على سبيل المثال، يمكن لمحول التيار تحويل تيار مرتفع مثل 500A إلى إشارة أصغر مثل 5A أو 1A، والتي يمكن قياسها بأمان بواسطة الأمتار ومعدات التحكم.

يستخدم محول الطاقة الحالي بتأثير Hall تقنية تأثير Hall لقياس التيار. يتم وضع مستشعر Hall داخل المجال المغناطيسي الناتج عن الموصل الحامل للتيار. عندما يتدفق التيار عبر الموصل، يتغير المجال المغناطيسي ويولد عنصر القاعة إشارة جهد. يتم بعد ذلك تضخيم هذه الإشارة ومعالجتها لإنتاج خرج يتناسب مع تيار الإدخال. يمكن لمحولات الطاقة الحالية ذات تأثير هول قياس كل من التيارات المترددة والمستمرة، مما يجعلها مناسبة لأنظمة البطاريات، والمركبات الكهربائية، وأنظمة الطاقة الشمسية، والمعدات الصناعية.

يستخدم محول التيار القائم على التحويلة مقاومة منخفضة الدقة تسمى مقاومة التحويل. عندما يمر التيار عبر المقاومة، يتم إنشاء انخفاض صغير في الجهد. يقوم محول الطاقة بقياس هذا الجهد وتحويله إلى قيمة حالية. توفر هذه الطريقة قياسًا دقيقًا وتستخدم بشكل شائع في الأجهزة الإلكترونية وأنظمة طاقة التيار المستمر.

إشارات الخرج لمحولات الطاقة الحالية

يمكن أن توفر محولات الطاقة الحالية أنواعًا مختلفة من إشارات الخرج وفقًا لمتطلبات التطبيق.

توفر محولات الطاقة الحالية لإخراج الجهد إشارات مثل 0 إلى 5 فولت أو 0 إلى 10 فولت. تُستخدم هذه الإشارات بشكل شائع في أنظمة التحكم ومعدات المراقبة.

غالبًا ما تستخدم محولات الطاقة الناتجة الحالية إشارات من 4 إلى 20 مللي أمبير. يستخدم هذا المعيار على نطاق واسع في التطبيقات الصناعية لأن الإشارة يمكنها السفر لمسافات طويلة ولديها مقاومة قوية للتداخل الكهربائي.

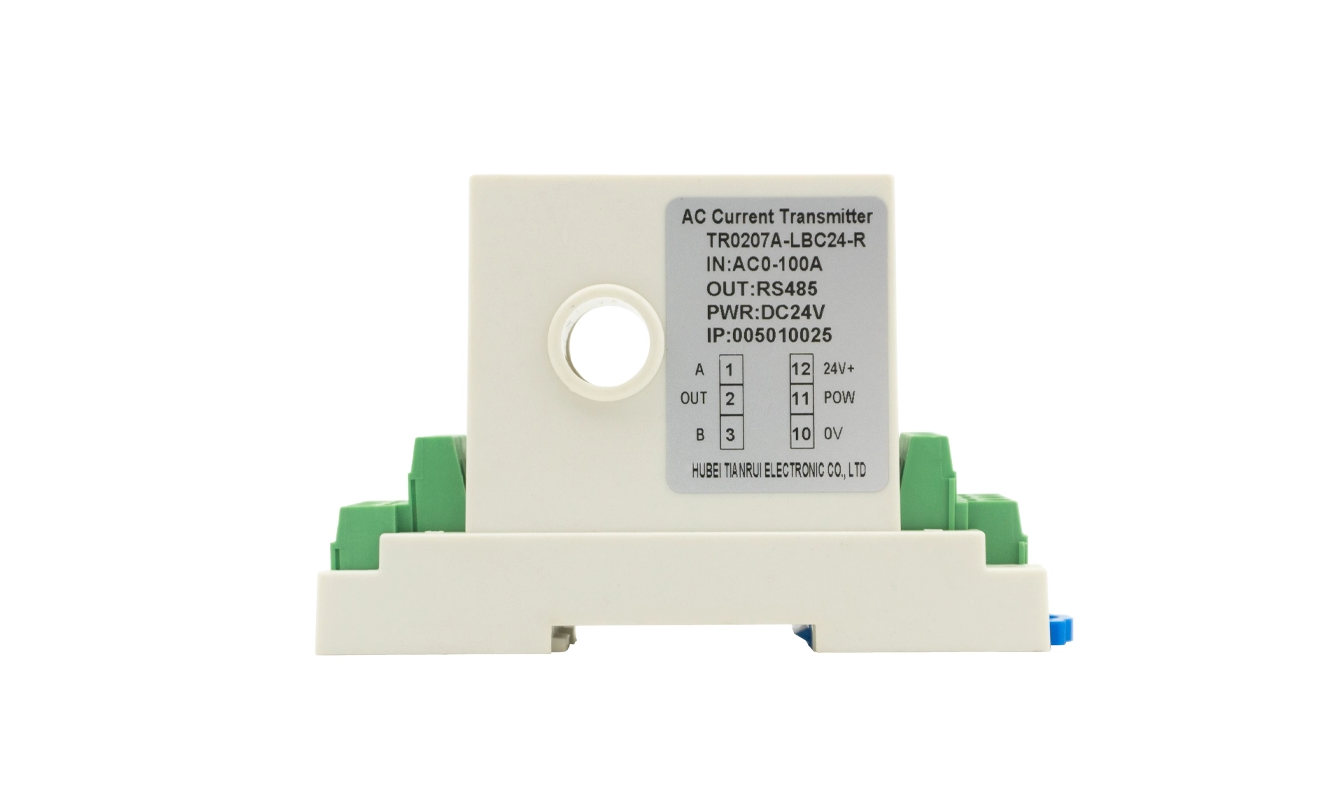

يمكن لمحولات تيار الإخراج الرقمي التواصل مباشرة مع أنظمة التحكم الحديثة من خلال واجهات مثل RS485 وCAN bus وModbus. هذه الأجهزة مناسبة لأنظمة المراقبة والأتمتة الذكية.

مزايا محولات الطاقة الحالية

توفر محولات الطاقة الحالية العزل الكهربائي بين الدوائر عالية الطاقة ومعدات القياس. يؤدي ذلك إلى تحسين سلامة النظام وحماية الأجهزة الإلكترونية الحساسة من الجهد العالي والظروف الحالية العالية.

كما أنها توفر دقة قياس عالية، وسرعة استجابة سريعة، وتصميمًا مدمجًا، وسهولة التكامل مع الأنظمة الآلية. عادةً ما تتمتع محولات الطاقة الحالية باستهلاك منخفض للطاقة ويمكن أن تعمل بشكل موثوق في البيئات الصناعية الصعبة.

تطبيقات محولات الطاقة الحالية

تستخدم محولات الطاقة الحالية على نطاق واسع في العديد من الصناعات. في أنظمة الطاقة، يتم استخدامها لمراقبة الطاقة، والحماية الكهربائية، وإدارة الأحمال. وفي أنظمة الطاقة المتجددة، يقومون بقياس التيار الصادر من الألواح الشمسية وتوربينات الرياح وأنظمة تخزين البطاريات. وفي السيارات الكهربائية، يقومون بمراقبة تيار شحن البطارية وتيار المحرك. في الأتمتة الصناعية، يتم استخدامها للتحكم في المحركات ومراقبة المعدات واكتشاف الأخطاء.

خاتمة

يعمل محول الطاقة الحالي عن طريق استشعار التيار الكهربائي من خلال الحث الكهرومغناطيسي، أو تقنية تأثير هول، أو قياس المقاومة، وتحويله إلى إشارة خرج قابلة للقراءة. من خلال توفير قياس تيار دقيق ومعزول، تلعب محولات الطاقة الحالية دورًا مهمًا في الأنظمة الكهربائية الحديثة، مما يحسن السلامة وكفاءة الطاقة وأداء التحكم.
