دليل المحولات الحالية ذات التسلسل الصفري للسلامة من الأخطاء الأرضية

في الأنظمة الكهربائية الحديثة، يعد ضمان السلامة ضد الأعطال الأرضية أمرًا بالغ الأهمية، ويعتبر محول التيار التسلسلي الصفري (ZCT) عنصرًا حاسمًا في هذا الدفاع. يُعرف أيضًا باسم CT التسلسل الصفري، أو محول التيار z، أو محول تيار العطل الأرضي، أو محول تيار العطل الأرضي، وقد تم تصميم هذا الجهاز المتخصص لاكتشاف التيارات غير المتوازنة التي تشير إلى أعطال أرضية خطيرة، وحماية الأفراد والمعدات والبنية التحتية من الأضرار الكارثية.

يعمل محول التيار التسلسلي الصفري على مبدأ جمع التيار المتجه، وهو مفهوم أساسي للكشف عن الأخطاء الأرضية. في النظام الكهربائي المتوازن ثلاثي الطور، يساوي مجموع التيارات في المراحل الثلاث صفرًا، مما يعني عدم تدفق تيار صافي عبر الأرض. ومع ذلك، عند حدوث خطأ أرضي - مثل فشل العزل، أو الاتصال العرضي بالأرض، أو عطل في المعدات - يتعطل توازن النظام، مما يؤدي إلى إنشاء تيار تسلسلي صفري يتدفق عبر المسار الأرضي.

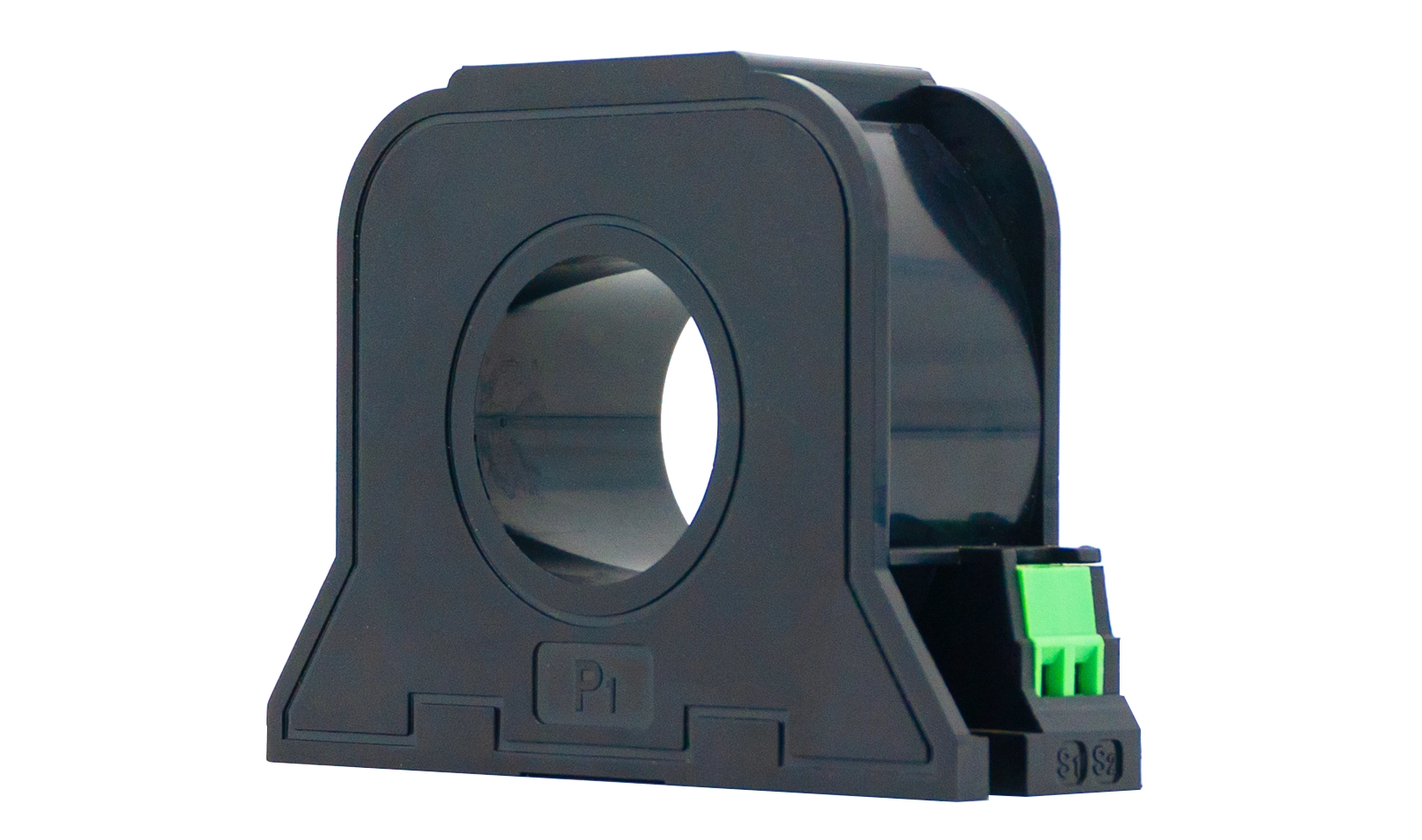

عادةً ما يتم إنشاء التسلسل الصفري CT، أو ZCT، بنواة حلقية تمر من خلالها جميع الموصلات ثلاثية الطور، مع ملف ثانوي متصل بمرحلات وقائية. على عكس محولات التيار التقليدية التي تقيس تيارات الطور الفردي، فإن محول التيار التسلسلي الصفري يراقب المجموع الإجمالي لتيارات الطور الثلاثة. عندما يولد خطأ أرضي تيارًا متسلسلًا صفرًا، يقوم القلب بتحفيز إشارة مقابلة في الملف الثانوي، مما يؤدي إلى تشغيل أجهزة وقائية مثل قواطع الدائرة أو أجهزة الإنذار لعزل الدائرة المعيبة على الفور.

يعتبر CT للخطأ الأرضي، والذي يشار إليه أيضًا باسم محول تيار العطل الأرضي، ضروريًا للكشف حتى عن الحد الأدنى من تيارات التسرب، والتي غالبًا ما تكون منخفضة مثل بضعة ملي أمبير، مما يجعله لا غنى عنه في المحطات الفرعية ذات الجهد العالي والمنشآت الصناعية والمباني التجارية والمجمعات السكنية. تضمن الحساسية العالية لمحول التيار z تحديد حتى الأعطال الأرضية الصغيرة قبل أن تتصاعد إلى حرائق كهربائية أو تلف المعدات أو الصدمات الكهربائية.
