تصميم المحولات الحالية

المحول الحالي (CT) هو محول أدوات أساسي يتم تطبيقه على نطاق واسع في أنظمة توليد ونقل وتوزيع الطاقة. وتتمثل وظيفتها الأساسية في خفض التيار المتردد العالي في خطوط الكهرباء إلى إشارة تيار منخفض موحدة من أجل القياس الدقيق والقياس وحماية التتابع. يركز تصميم الحديث محولات التيار على دقة القياس العالية، وفقدان الكهرومغناطيسي المنخفض، والخطية الجيدة، والقدرة القوية على مقاومة التداخل للتكيف مع ظروف تشغيل الشبكة المعقدة.

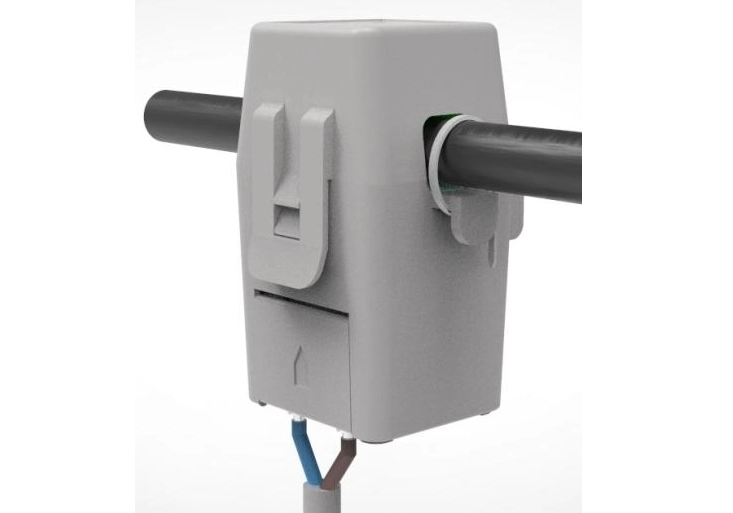

يتكون الهيكل الأساسي لمحول التيار من قلب مغناطيسي، ولف أولي، ولف ثانوي، وعبوة عازلة. في ممارسة التصميم، يعد القلب المغناطيسي العنصر الأكثر أهمية الذي يحدد الأداء العام. يتم اختيار سبائك الصلب السيليكون عالية الجودة أو المواد البلورية النانوية بشكل شائع نظرًا لنفاذيتها المغناطيسية العالية وفقدان التباطؤ المنخفض وخصائص التشبع المستقرة. يمكن للمقطع العرضي الأساسي المعقول والمسار المغناطيسي المغلق أن يقلل بشكل فعال من التسرب المغناطيسي، ويقلل من تيار الإثارة، ويقمع أخطاء النسبة والطور أثناء تحويل التيار.

يعد تكوين اللف إجراءً رئيسيًا آخر للتصميم. عادةً ما يعتمد الملف الأولي بنية ذات دورة واحدة أو عدة دورات لتحمل تيار النظام الكبير، في حين يتم لف الملف الثانوي بسلك مطلي بالمينا الناعم في دورات متعددة لتحفيز خرج تيار منخفض قياسي. يجب على المصممين اتباع نسبة التحويل الحالية بدقة لضمان التحويل النسبي المتسق بين التيار الأولي والثانوي. وفي الوقت نفسه، يساعد التوزيع الموحد للملفات على تجنب التشبع المغناطيسي المحلي ويحسن استقرار العمل في ظل ظروف الدائرة القصيرة والحمل الزائد.

التحكم في الأخطاء هو الهدف الأساسي لتصميم التصوير المقطعي. ترجع الأخطاء الحالية وإزاحة الطور بشكل أساسي إلى فقدان الإثارة والتشبع الأساسي. لتعزيز الدقة، يقوم المصممون بتحسين سمك المادة الأساسية، وتقليل فجوات الهواء، والحد من كثافة التدفق المغناطيسي العامل داخل المنطقة الخطية. بالإضافة إلى ذلك، تصميم العزل أمر لا غنى عنه. يتم استخدام مواد عازلة عالية الأداء لتحمل الجهد الزائد للنظام، ومنع التفريغ الجزئي، وضمان السلامة التشغيلية على المدى الطويل في البيئات ذات الجهد العالي.
