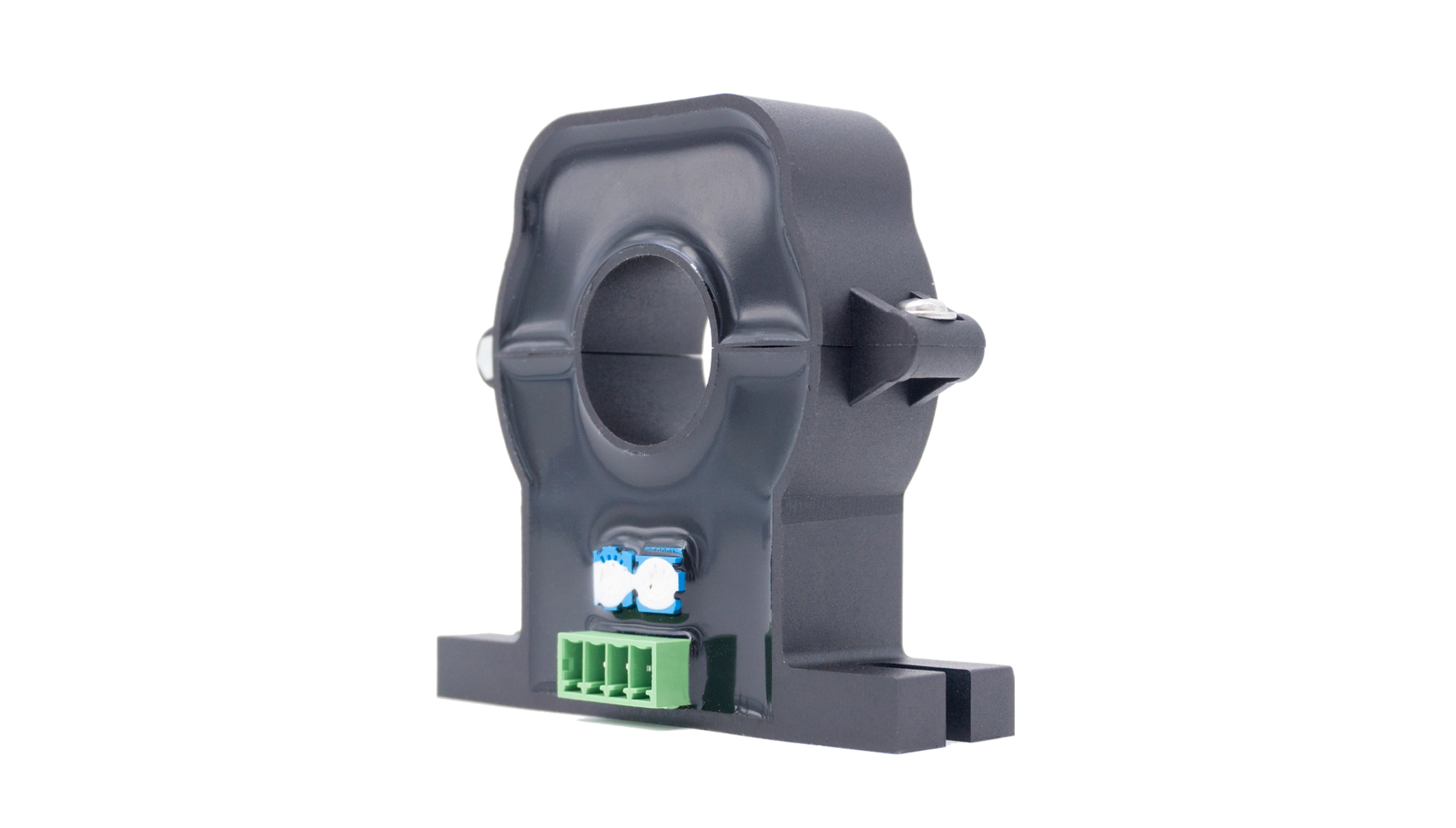

أجهزة استشعار تأثير هول

تم اكتشافها لأول مرة من قبل الفيزيائي إدوين هول في عام 1879، وأصبحت بناءً على مبدأ تأثير هول، عندما تمر ناقلات مشحونة داخل لوحة شبه موصلة عبر مجال مغناطيسي عمودي، يتشكل جهد عرضي قابل للقياس (جهد هول). نظرًا لأن التدفق المغناطيسي المحيط بالموصل يتناسب خطيًا مع تياره المحمول وفقًا لقانون أمبير، يمكن تحويل جهد هول إلى إشارة دقيقة تمثل حجم التيار، مما يحقق عزلًا كلفانيًا كاملاً بين الدوائر الأولية ذات الجهد العالي ودوائر التحكم ذات الجهد المنخفض. أجهزة استشعار تيار تأثير هول عنصر قياس التيار المعزول المهيمن عبر إلكترونيات الطاقة ومعدات السيارات والمعدات الصناعية، مما يحل القيود الحرجة لمقاومات التحويل التقليدية ومحولات التيار.

هناك فئتان هيكليتان رئيسيتان: أجهزة الاستشعار ذات الحلقة المفتوحة وأجهزة الاستشعار ذات الحلقة المغلقة. تعتمد التصميمات ذات الحلقة المفتوحة قلبًا مغناطيسيًا بسيطًا مع فجوة هوائية تتضمن شريحة Hall خطية. يولد التيار الأولي تدفقًا مغناطيسيًا مركّزًا يتم التقاطه بواسطة عنصر Hall، الذي يعكس ناتجه المضخم القيم الحالية بشكل مباشر. وتتميز بحجمها الصغير ووزنها الخفيف واستهلاكها المنخفض للغاية للطاقة وأسعارها المعقولة، كما أنها تتفوق في سيناريوهات التيار العالي التي تزيد عن 300 أمبير ومهام المراقبة الأساسية مثل اكتشاف حالة شحن البطارية. يكمن عيبها الرئيسي في الدقة المعتدلة، حيث يؤدي التباطؤ المغناطيسي وانحراف درجة الحرارة إلى حدوث أخطاء طفيفة في القياس بعد الأحمال الزائدة الحالية. تقوم أجهزة الاستشعار ذات الحلقة المغلقة (التدفق الصفري) بدمج ملف تعويض إضافي للحصول على ردود فعل سلبية. يولد الملف تدفقًا مغناطيسيًا عكسيًا لتحييد المجال الأساسي، مما يحافظ على صافي التدفق الأساسي بالقرب من الصفر. يؤدي هذا إلى التخلص من الأخطاء غير الخطية والتباطؤ، مما يوفر دقة أقل من 0.5% وعرض نطاق عريض يزيد عن 150 كيلو هرتز، وهو مثالي للمجالات عالية الطلب مثل التحكم في محرك العاكس واختبار الطاقة الدقيقة، على الرغم من التكلفة الأعلى والمساحة الأكبر.

بالمقارنة مع مقاومات التحويل، لا تنتج مستشعرات Hall أي فقدان للطاقة أو حرارة على مسار التيار العالي، مما يؤدي إلى تجنب هدر الطاقة تحت الأحمال الثقيلة. على عكس محولات التيار التي تقتصر على التيار المتردد، فإنها تقيس أشكال موجات التيار المستمر والتيار المتردد والنبضات غير المنتظمة في وقت واحد، مما يدعم اكتشاف التيار ثنائي الاتجاه. يعد عزلها الجلفاني ميزة أساسية للسلامة: لا يمكن أن يؤدي ارتفاع الجهد الكهربائي العالي على السلك المقاس إلى إتلاف لوحات التحكم في وحدة التحكم الدقيقة، مما يقلل بشكل كبير من مخاطر فشل المعدات.
