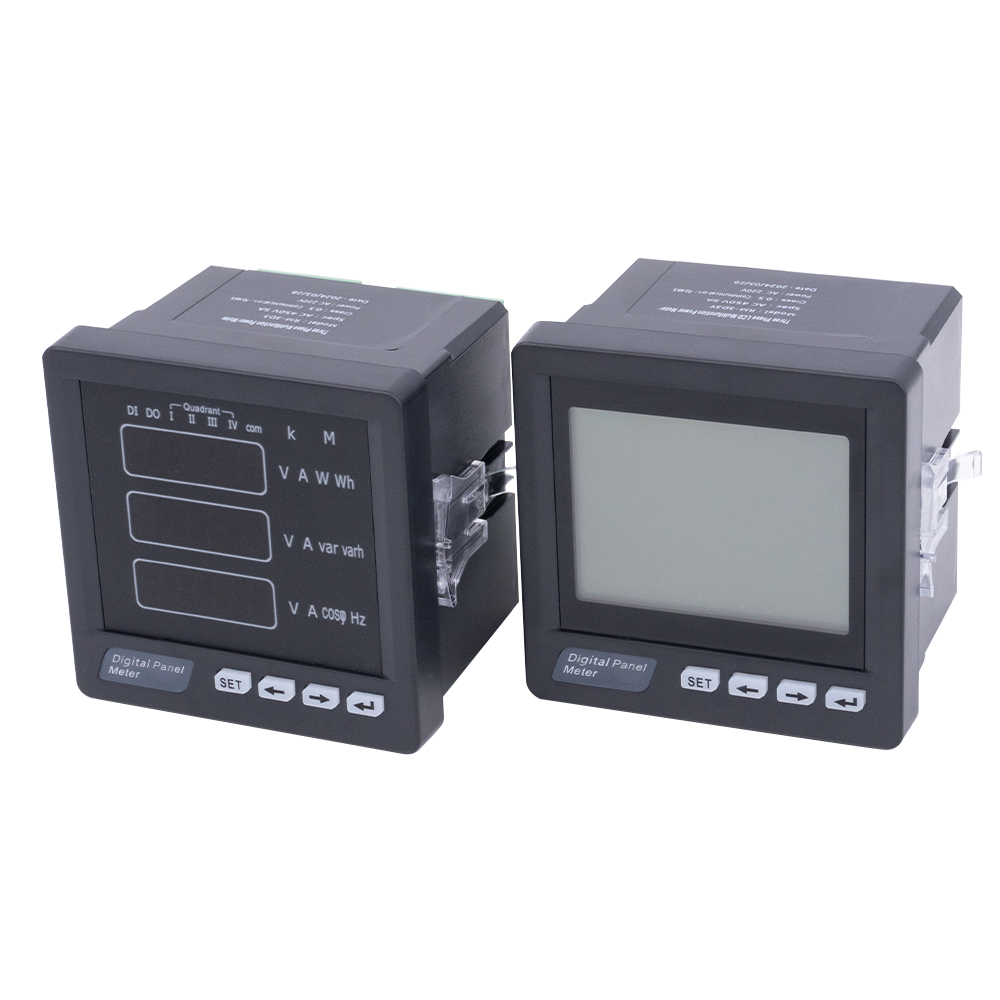

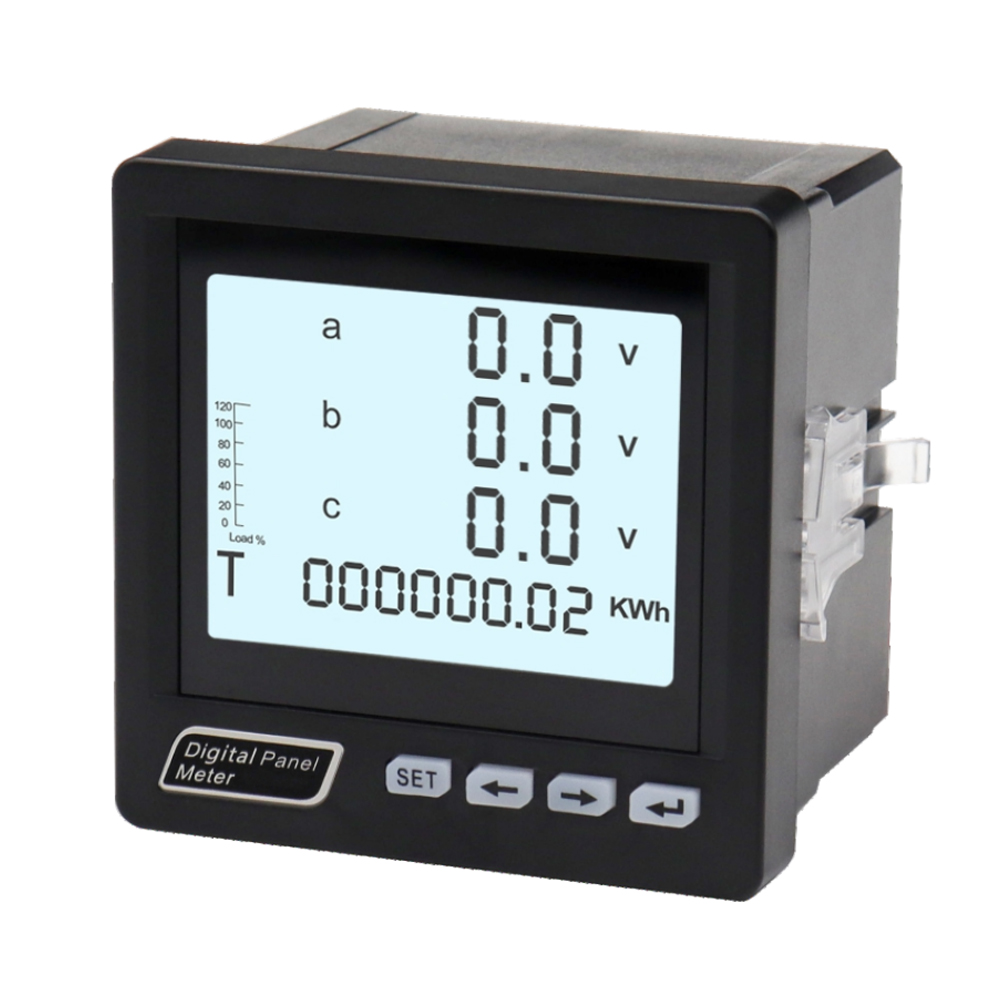

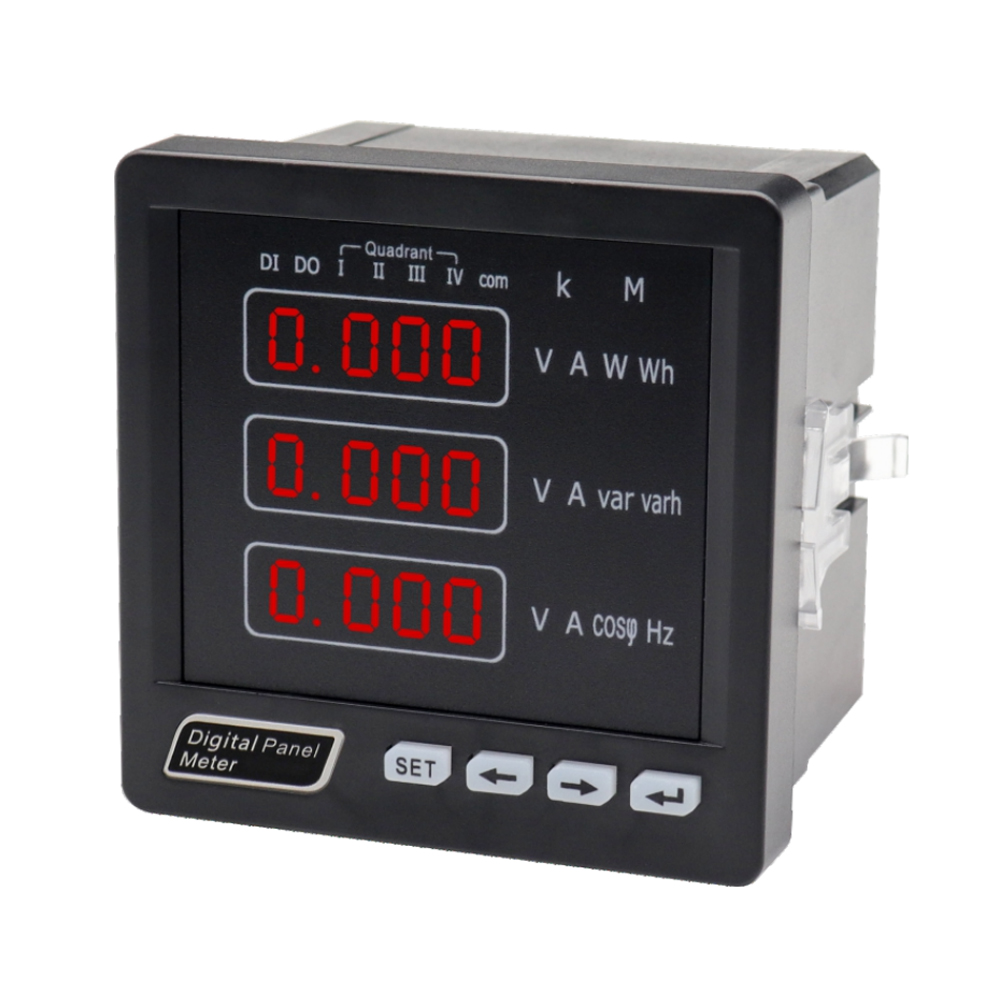

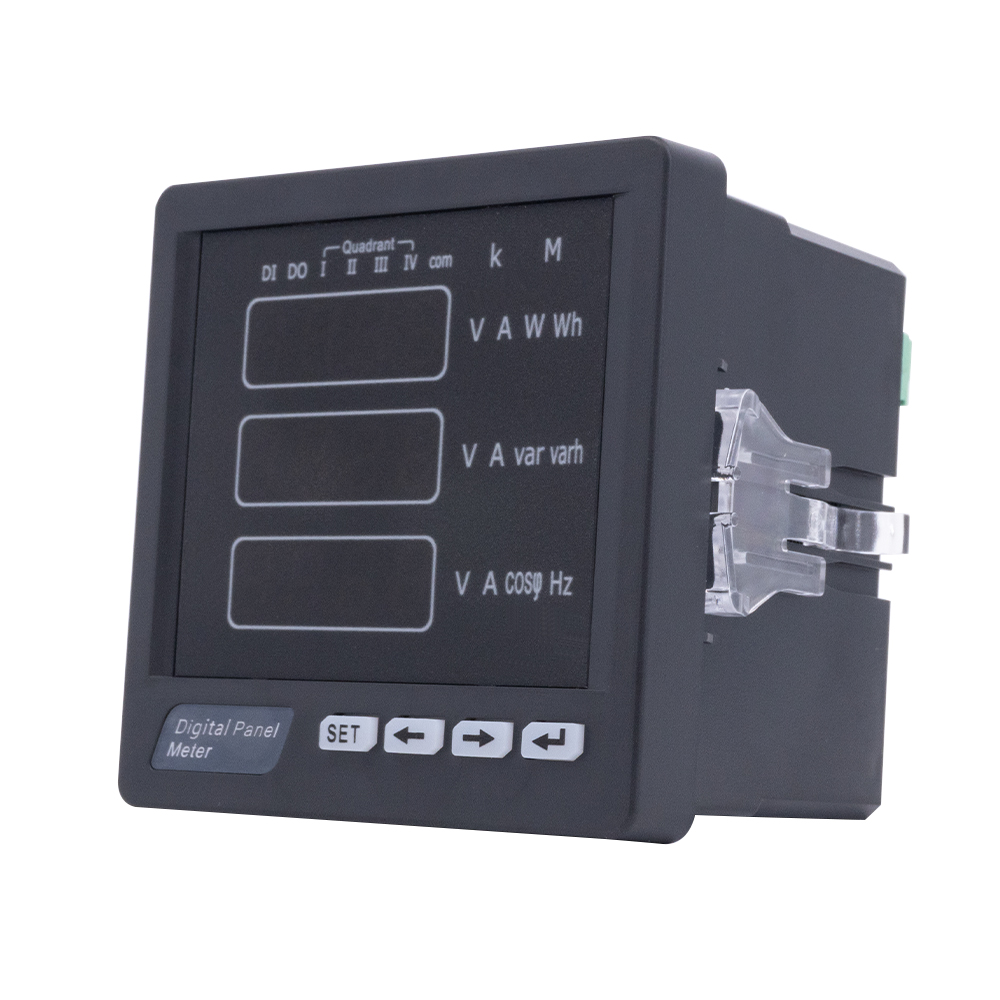

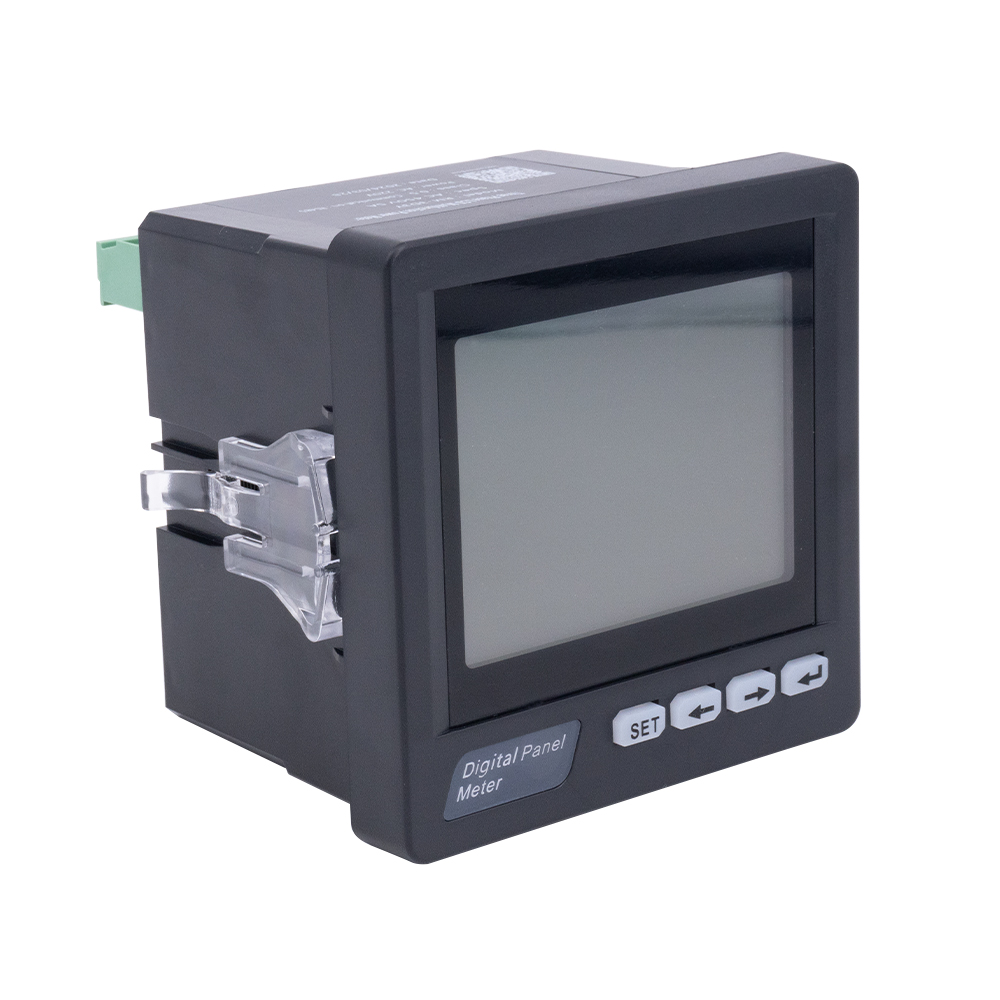

TS سلسلة ثلاث مراحل الرقمية متعددة متر الجهد الحالي متر

المقياس الرقمي المتعدد (DMM) هو أداة قياس إلكترونية متعددة الاستخدامات تستخدم لقياس المعلمات الكهربائية المختلفة مثل الجهد والتيار والمقاومة والسعة والتردد والاستمرارية. فهو يجمع بين العديد من وظائف القياس في وحدة مدمجة واحدة، مما يجعله أداة أساسية للكهربائيين والمهندسين وفنيي الصيانة. على عكس أجهزة القياس المتعددة التناظرية، تعرض أجهزة القياس الرقمية المتعددة القراءات على شاشة LCD، مما يضمن دقة أعلى واستجابة أسرع وتفسير أسهل للبيانات.

يعتمد مبدأ عمل المقياس الرقمي المتعدد على محول تناظري إلى رقمي (ADC) الذي يحول إشارة الإدخال التناظرية إلى مخرج رقمي، مما يسمح بعرض رقمي دقيق للقيمة المقاسة. تم تجهيز بعض أجهزة DMM المتقدمة بقدرة قياس True RMS (جذر متوسط ​​مربع)، مما يتيح قراءات دقيقة حتى لأشكال الموجات غير الجيبية. تتميز أجهزة القياس المتعددة الحديثة أيضًا بوظائف النطاق التلقائي، مما يلغي الحاجة إلى تحديد النطاق يدويًا ويقلل من فرصة حدوث أخطاء في القياس.

تُستخدم أجهزة القياس الرقمية المتعددة على نطاق واسع في العديد من الصناعات. في مجال الإلكترونيات والصيانة الكهربائية، تساعد في تشخيص الأخطاء والتحقق من استمرارية الدائرة وقياس جهد البطارية أو مصدر الطاقة. في الأتمتة الصناعية، يتم استخدام DMMs لاختبار المعدات ومعايرة النظام. وفي مختبرات الأبحاث، يساعدون في تصميم الدوائر، وتقييم المكونات، والقياس الدقيق. تعتبر النماذج المحمولة باليد مثالية للخدمة الميدانية، في حين يتم استخدام النماذج الموضوعة على الطاولة للاختبارات المعملية عالية الدقة.

تتضمن العديد من أجهزة DMM الآن ميزات إضافية مثل الاحتفاظ بالبيانات، وتسجيل الحد الأدنى/الحد الأقصى، وقياس درجة الحرارة، وشاشات الإضاءة الخلفية، وواجهات USB لتسجيل البيانات وتحليلها. إن متانتها وموثوقيتها وتعدد استخداماتها تجعل أجهزة القياس الرقمية المتعددة لا غنى عنها في التطبيقات الكهربائية والإلكترونية الحديثة. سواء للاستخدام المنزلي البسيط أو التشخيص الصناعي الاحترافي، يظل جهاز القياس الرقمي المتعدد أداة أساسية للقياس الدقيق والتشغيل الآمن في جميع الأنظمة الكهربائية.

خصائص الأداء

1. توفير عقد التحكم في الحلقة المتعددة، ويمكن استخدامها للإنذار والتحكم في الرحلة

2. دعم للتحكم في الحرائق، وقطع دائرة الخطأ عن بعد

3. تركيب مريح، الأسلاك بسيطة

4. يتم استكماله بواسطة SCADA وPLC في مجموعة متنوعة من شبكات برامج الاتصالات

المؤشر الفني

دقة القياس

1. الجهد: المستوى 0.5

2. الحالي: المستوى 0.5

3. الطاقة النشطة: المستوى 0.5

4. الطاقة التفاعلية: المستوى 0.5

5. عامل الطاقة: المستوى 0.5

6. التردد: ± 0.02 هرتز

7. الطاقة الكهربائية النشطة: فئة 0.5 ثانية أو فئة 0.2 ثانية

8. الطاقة التفاعلية: الفئة 1 أو الفئة 2

إدخال الإشارة

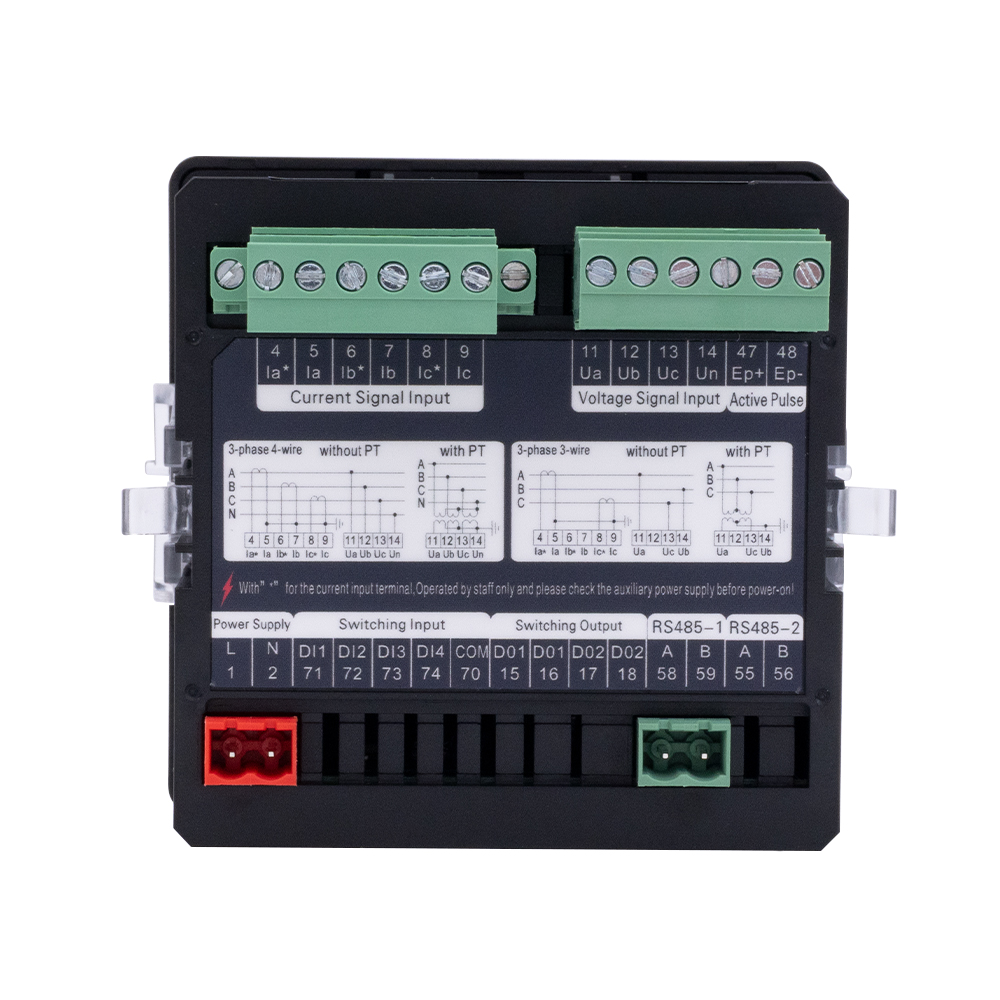

1. وضع الاتصال: ثلاث مراحل وأربعة أسلاك

2. الفولطية المقدرة: التيار المتناوب 0-600 فولت

3. التصنيف الحالي: AC1A، AC5A

4. الجهد الزائد: 1.2 مرة (تابع)،

5. 2 مرات / ثانية (فورية)

6. الجهد:<1VA/المرحلة؛ التيار: <0.4VA/المرحلة: المعاوقة:> 300 كيلو أوم، التيار: <20mΩ التردد: 45 ~ 65 هرتز

مصدر الطاقة المساعد

1. نطاق العمل: تيار متردد 220 فولت

2. استهلاك الطاقة: <4VA

وحدة الوظيفة

1. واجهة الاتصال: اتصال RS-485 أحادي الاتجاه، بروتوكول Modbus-RTU

2. معدل الباود: 1200 ~ 9600 بت في الثانية، الافتراضي هو 2400 بت  في الثانية

3. إخراج التبديل: 4 طرق (السعة: تيار متردد 250 فولت 5 أمبير. تيار مستمر 30 فولت 15 أمبير)

4. إخراج النقل: 3 طرق (الإخراج التناظري: 0/4 ~ 20 مللي أمبير أو 0 ~ 5/10 فولت)

5. إخراج نبض الطاقة الكهربائية: طريقتان

6. ثابت: 8000imp/KWh(كفاره)


يرجى ملاحظة أن ما ورد أعلاه هو وظيفتنا العادية، يرجى الاتصال بنا لتخصيص المنتجات الخاصة.
