سلسلة TRSK/FK-C
TR
نظرة عامة على المنتج

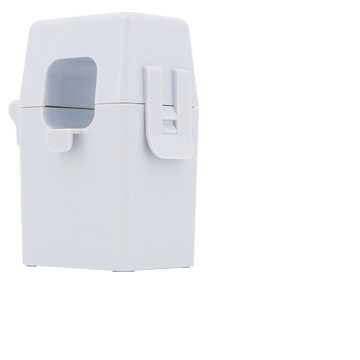

المحول الحالي المنقسم (CT) هو نوع من المحول الحالي المصمم خصيصًا للتركيب المريح وإعادة التعديل في الأنظمة الكهربائية الحالية. على عكس CTS الأساسية الصلبة ، التي تتطلب فصل الموصل الأساسي للتركيب ، يمكن فتح CT CORL CT ، ومكتسب حول الموصل ، وإغلاقه دون تقاطع الخدمة. لقد جعلت هذه الميزة الفريدة CTS CTS شائعة للغاية في مراقبة الطاقة وتحليل جودة الطاقة وتطبيقات إدارة الحمل.
ميزات المنتج
يسمح التصميم ذو النواة المقسمة بالتركيب بدون أدوات دون فصل الموصلات الأساسية.
دقة القياس العالية تضمن الحصول على بيانات موثوقة لتطبيقات المراقبة والحماية.
يتيح الهيكل المدمج التركيب المرن في مساحة محدودة من لوحات التوزيع والمفاتيح الكهربائية.
يتم تطبيق محولات التيار المنفصلة على نطاق واسع في أنظمة التوزيع ذات الجهد المنخفض لمراقبة التيار في الوقت الفعلي وحماية التيار الزائد مع التثبيت السهل الذي يتجنب فصل الموصلات الأولية.
إنها تخدم سيناريوهات الأتمتة الصناعية والتحكم في المحركات من خلال مراقبة تيار حمل المحرك واكتشاف الأخطاء لدعم التعديل القائم على PLC وVFD وحماية آلات خط الإنتاج.
تعمل هذه المحولات كمكونات أساسية في أنظمة الطاقة المتجددة لمراقبة تيار خرج العاكس، وضمان الامتثال لاتصال الشبكة وتمكين قياس الطاقة ومزامنة الشبكة.
يتم نشرها في بناء أنظمة إدارة الطاقة لإجراء مراقبة استهلاك الطاقة والقياس الفرعي للأحمال الكهربائية مثل الإضاءة وتكييف الهواء، وتسهيل تحسين الطاقة وخفض التكلفة.
معلمات المنتج

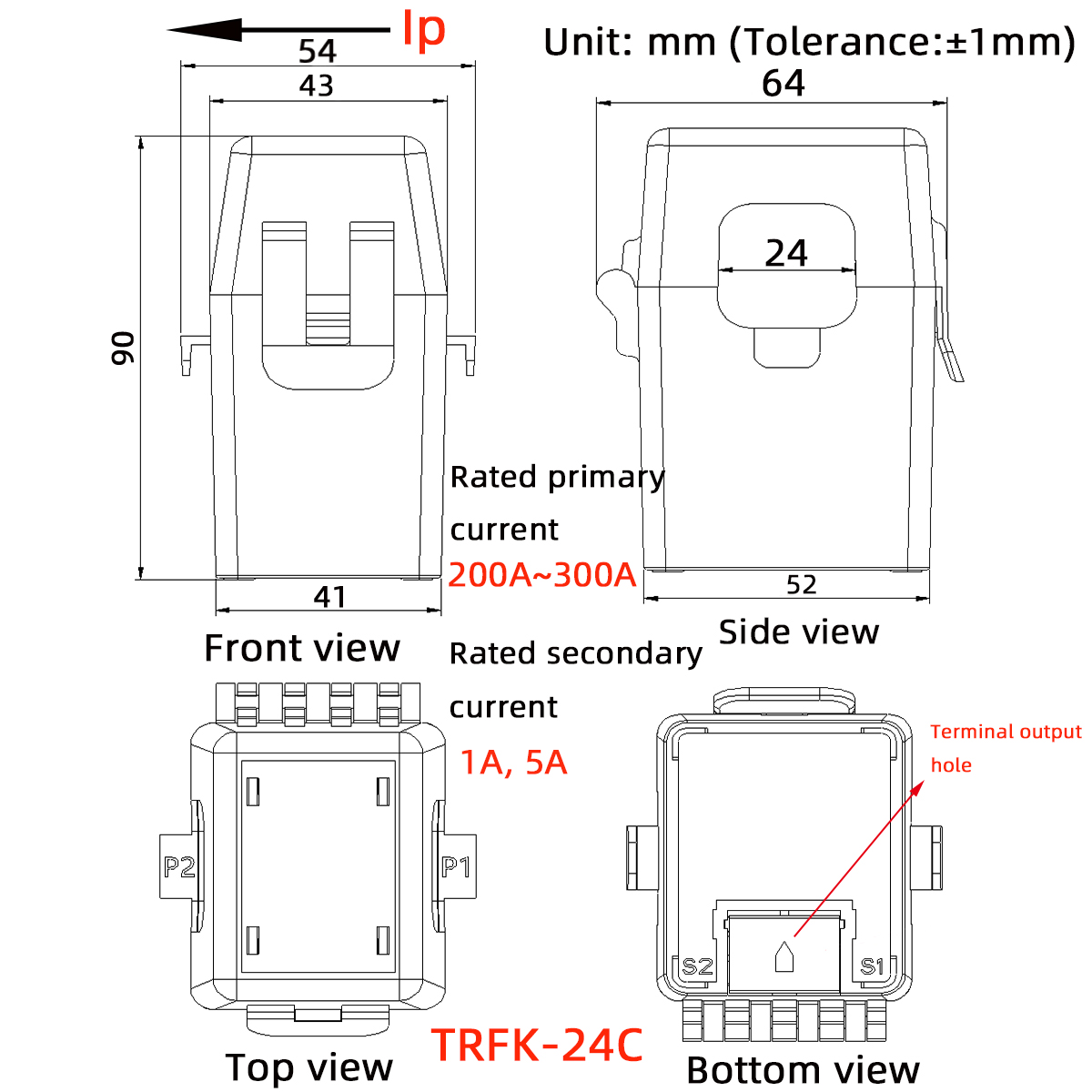

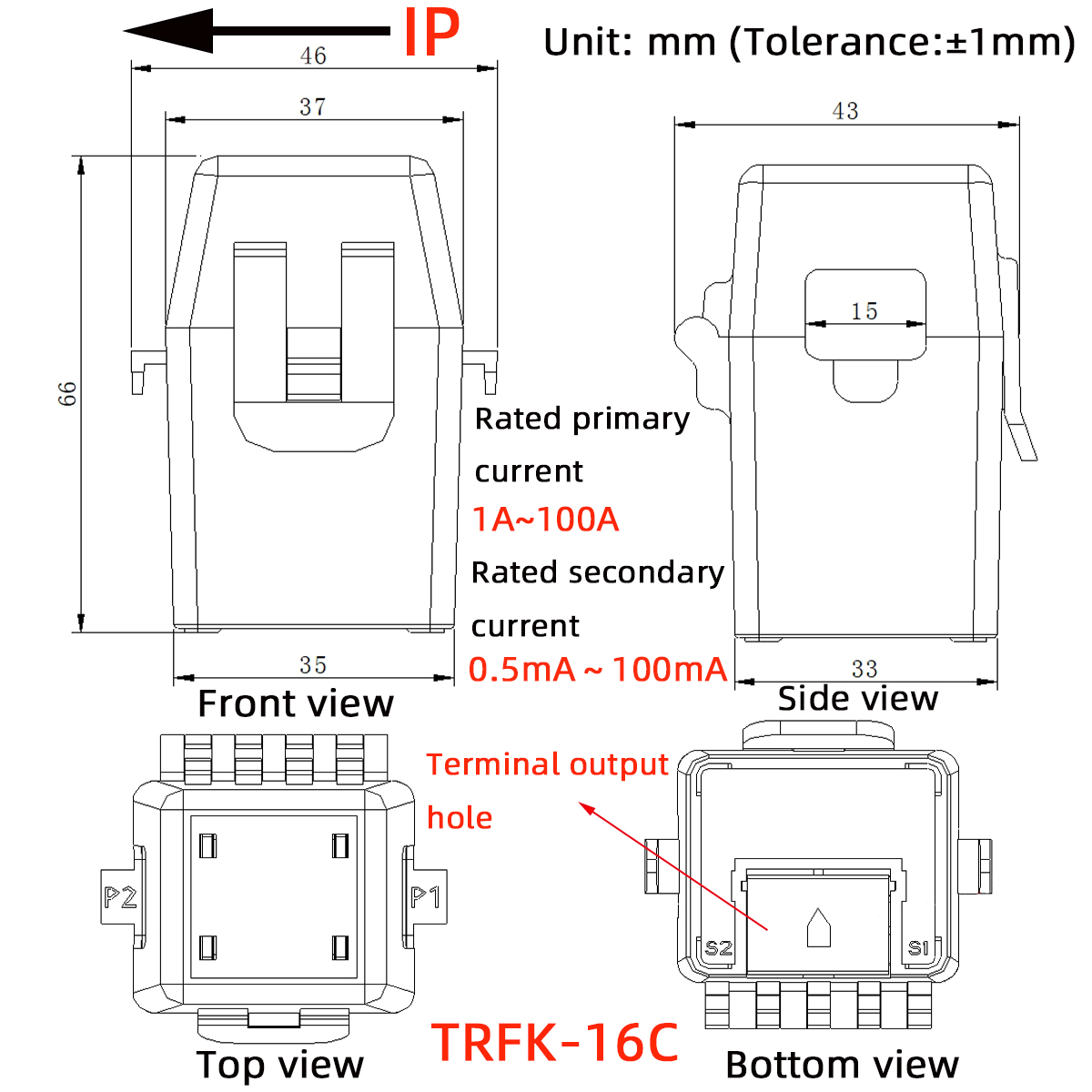

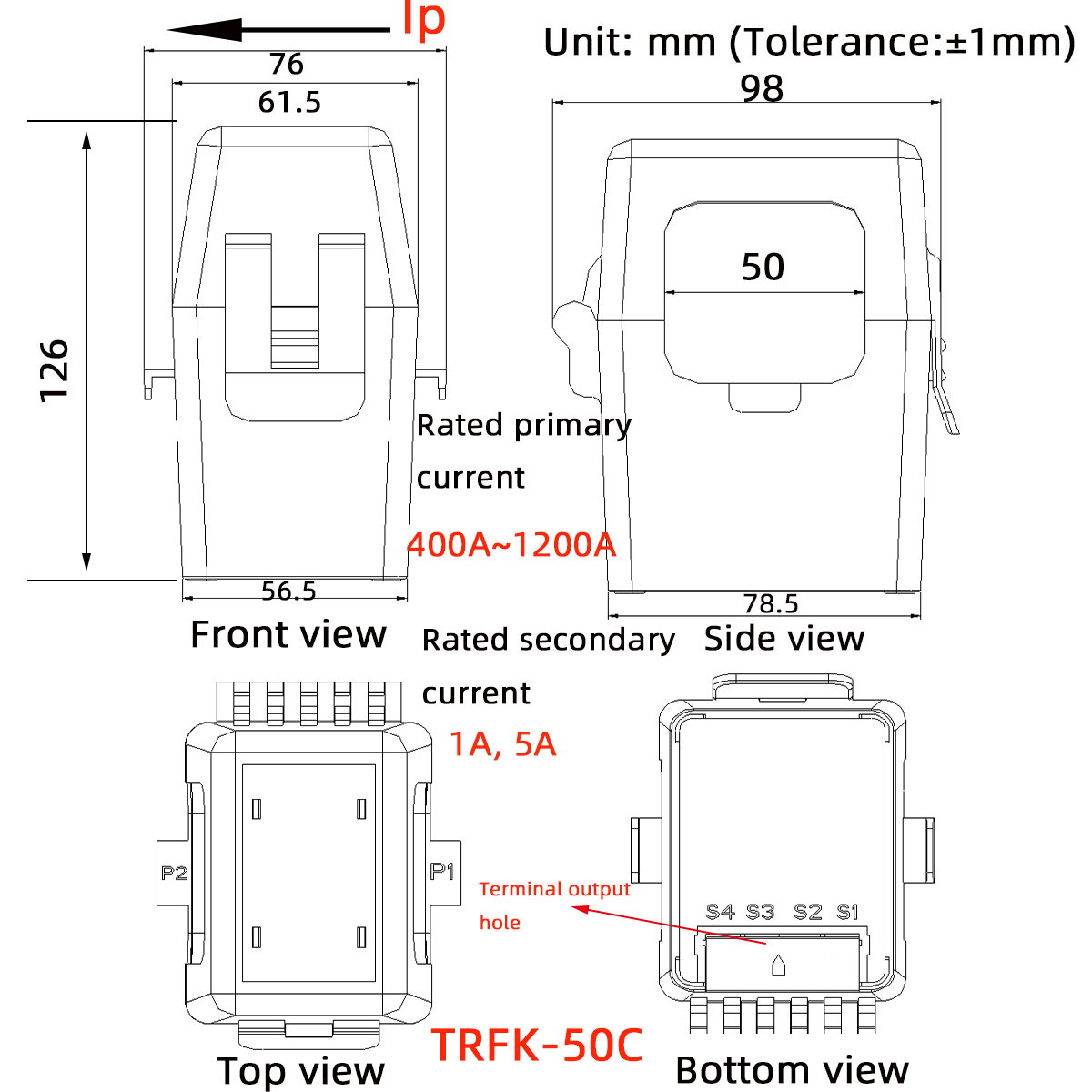

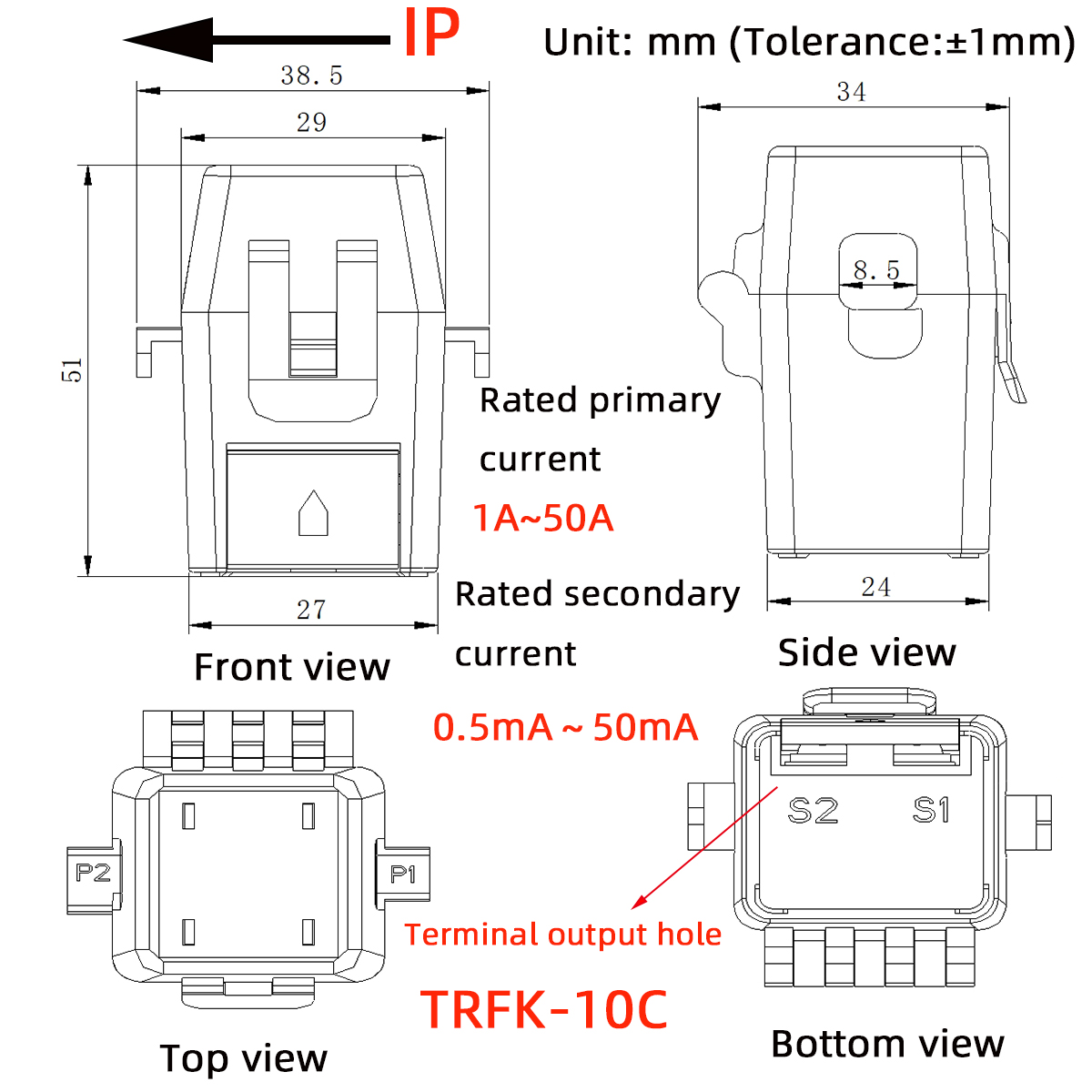

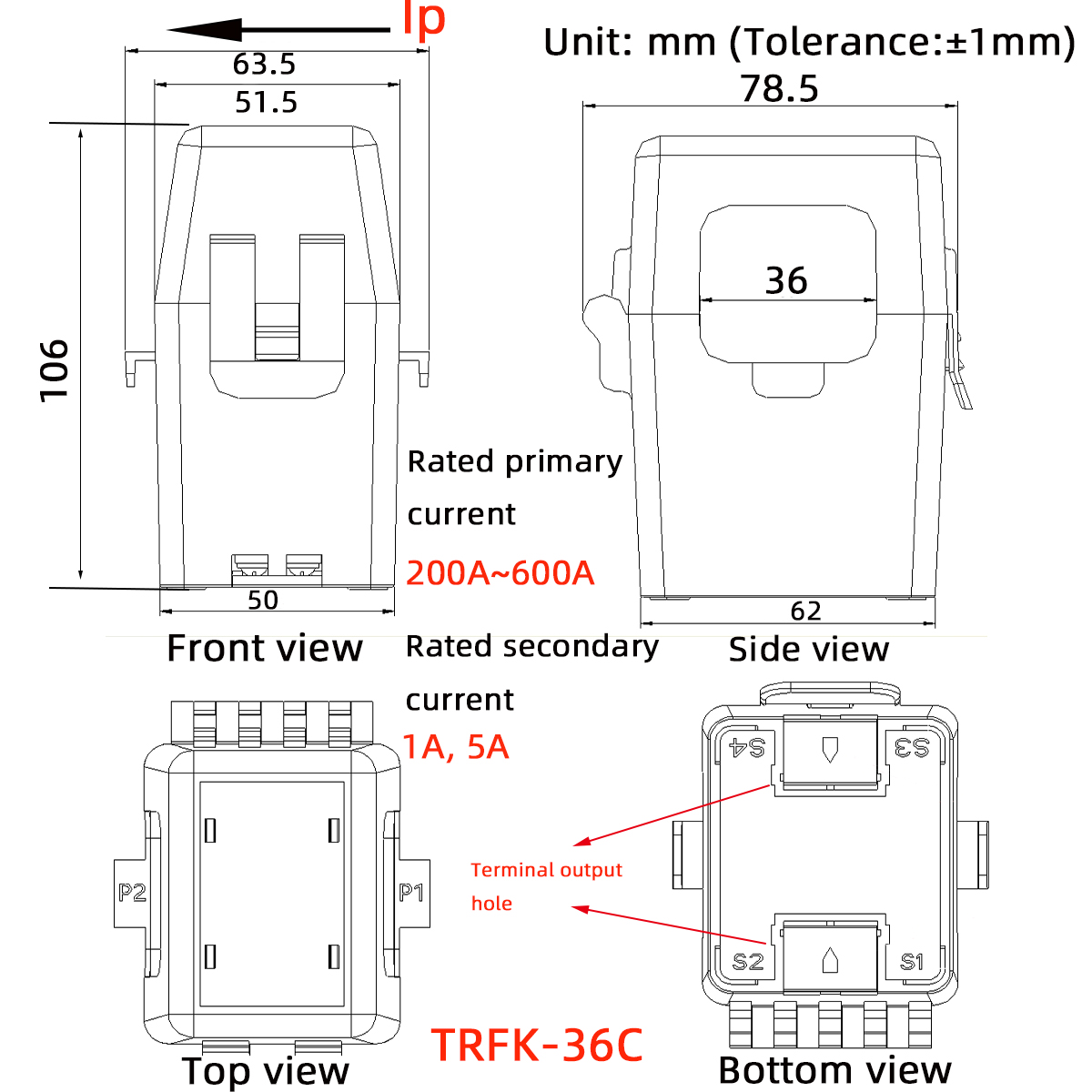

| يكتب | TRFK-10C | TRFK-16C | تي آر إس كيه-24 سي | تي آر إس كيه-36 سي | TRSK-50C |
| المدخلات المقدرة | 1-50 أ | 1-100 أ | 200-300A | 200-600A | 400-1200A |
| الإخراج المقدر | 0.5-50 مللي أمبير | 0.5-100 مللي أمبير | 1A ، 5A | 1A ، 5A | 1A ، 5A |
| خطأ في النسبة @rated Primary | ±0.5%،±1.0% | ± 0.5 ٪ | |||
| خطأ المرحلة @rated الابتدائية | ≥150' | ≥90' | ≥180' | ≥60' | ≥60' |
| الحمل الثانوي | ≥20Ω | ≥50Ω | / | / | / |
| القدرة المقدرة | / | / | 1 فولت أمبير، 2.5 فولت أمبير | 1va ، 2.5va ، 3.75va | 1va ، 2.5va ، 3.75va ، 5va ، 10 Va |
| فتحة | Φ8.5 ملم | Φ15mm | Φ24mm | Φ36mm | φ50mm |
| تسامح | ± 1.0 ملم | ± 1.5 ملم | |||
| وزن | حوالي 130 جم | حوالي 180 جم | حوالي 300 جرام | حوالي 580 جم | حوالي 880 جم |
| الحمل الزائد | 1.2 مرة | ||||
| تردد العمل | 50/60 هرتز | ||||
| تواتر الطاقة مع الجهد | 3 كيلو فولت تيار متردد / 10 ثانية | ||||
| محطة نقطة | P1 وS1 | ||||
| نوع الإدخال الأساسي | بسبار من خلال النواة | ||||
| نوع الإدخال الثانوي | الإخراج الطرفي | ||||
| صدَفَة | بلاستيك البولي كربونات المقاوم للهب | ||||
| مكان التطبيق | استخدام داخلي | ||||
| درجة حرارة التشغيل المحيطة | -25 درجة مئوية -+75 درجة مئوية | ||||
| درجة حرارة التخزين | -40 درجة مئوية -+85 درجة مئوية | ||||
| الرطوبة النسبية | ≤90 ٪ | ||||
| الحالة البارومترية | 70 كيلو باسكال - 106 كيلو باسكال | ||||
