TR0229-LBH5
TR
ميزات المنتج
* يقيس إشارات التيار المتردد والتيار المستمر والإشارات النبضية.
* دقة ممتازة وخطية جيدة.
* مقاومة قوية للتدخل الخارجي، وارتفاع نسبة رفض الوضع المشترك.
* الانجراف في درجة حرارة منخفضة، وانخفاض استهلاك الطاقة، ونطاق تردد واسع.
* هيكل مثقوب، لا خسارة الإدراج.
تطبيق المنتج
* تنظيم سرعة تحويل تردد التيار المتردد.
* محرك سيرفو الجر.
* إمدادات الطاقة غير المنقطعة (UPS).
* آلة لحام، وإمدادات طاقة البطارية.
معلمات المنتج
| المواصفات | 10A / 2V | 20A / 2V | 50A / 2V | وحدة | |
|---|---|---|---|---|---|
| I PN | تيار الإدخال المقنن الأولي | 10 | 20 | 50 | A |
| I P | نطاق قياس التيار الأساسي | 0-10 | 0-20 | 0-50 | A |
| V SN | جهد الخرج الثانوي | 2.5 ± 2 | V | ||
| V C | جهد إمداد الطاقة | +5V (± 5 ٪) | V | ||
| I C | الاستهلاك الحالي | ＜ 20 | م | ||
| V d | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
| ε L | الخطي | ＜ 0.1 | ٪ fs | ||
| X | الدقة | TA = 25 ℃: ≤ ± 0.5 | % | ||
| V 0 | جهد الإزاحة | TA = 25 ℃: ≤ ± 15 | MV | ||
| V OM | جهد الإزاحة المغناطيسي | Ip = 0 بعد 3*I PN : ±±15 | MV | ||
| V OT جهد الإزاحة | درجة الحرارة الانجراف | Ip=0 TA=-40-+80°C: ±±0.1 | MV/℃ | ||
| T r | وقت الاستجابة | ≤1 | μs | ||
| f | عرض النطاق الترددي (-1dB) | دي سي-200 | khz | ||
| T A | درجة حرارة العمل | -40-+80 | ℃ | ||
| درجة حرارة | التخزين | -45-+85 | ℃ | ||

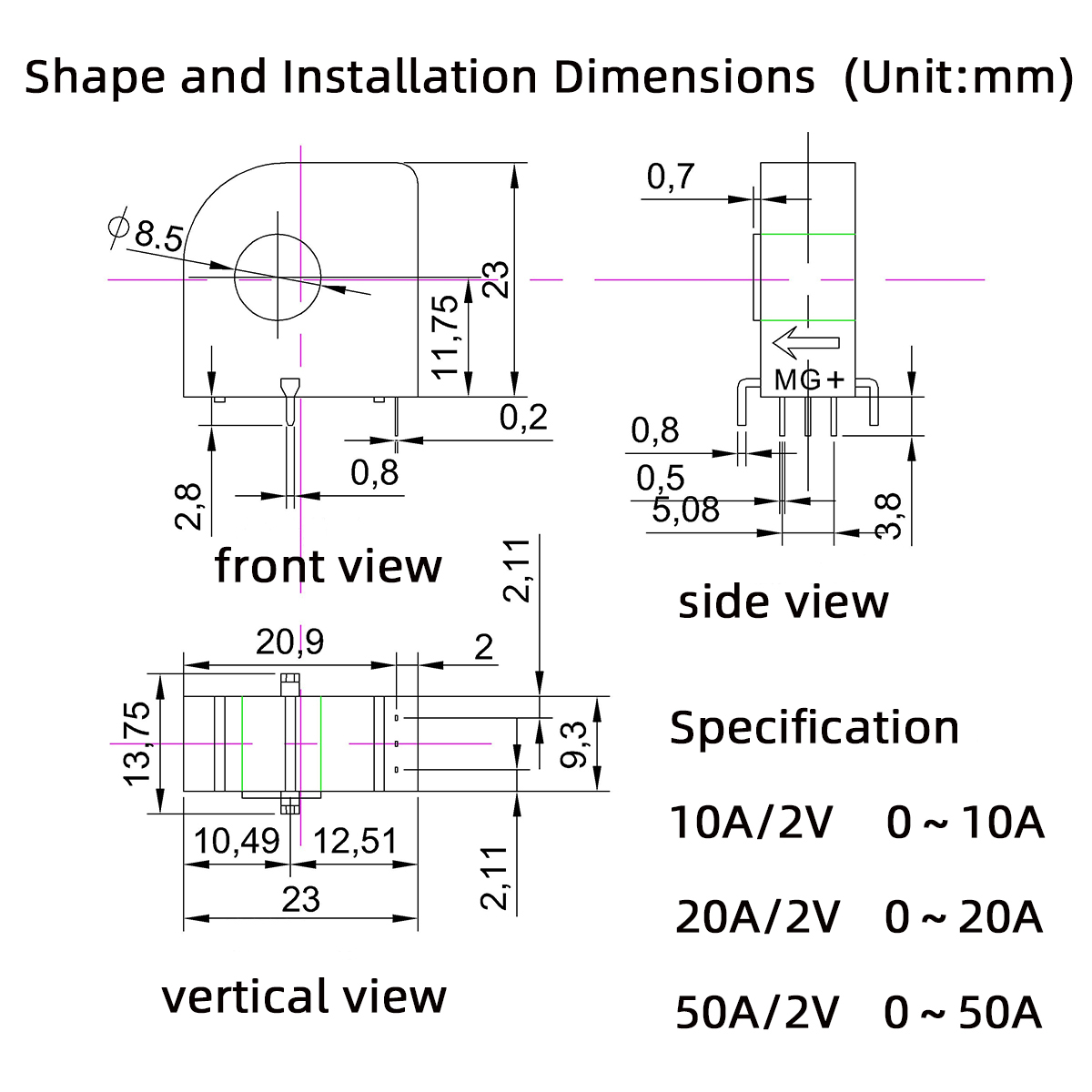

أبعاد الشكل والتركيب
ملحوظة:
احتياطات التثبيت
يجب أن يتم توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر.
عندما يتم لحام المستشعر على لوحة الدوائر ، يجب أن يتم لحامه بحديد لحام منخفضة الحرارة ، ويجب ألا يكون الوقت طويلًا جدًا ، وثانياً ، يجب عدم الضغط على المسامير بمقدار كبير ، وإلا فقد يتم فتح الاتصال الداخلي.
