TRKLC-R
TR
ميزات المنتج
* هيكل منفصل، سهل التركيب في الموقع وسهل التشغيل. تركيب أو إزالة سريعة وسهلة دون فصل الكابل الأساسي قيد الاختبار، وهو فعال لاختبار التيار الآمن والسهل.
* تصميم هيكل مرن، يمكنه اكتشاف تيار الموصل الأساسي غير المنتظم.
* جهد خرج منخفض، خطية عالية، نطاق تردد واسع، بدون تشبع (بدون تكامل).
* يعتمد الإخراج الثانوي سلكًا محميًا، ويمكن تخصيص الطول وفقًا لمتطلبات العملاء.
تطبيق المنتج
قياس إشارات AC عالية التيار (مثل تيار الدائرة القصيرة) ؛ قياس إشارات النبض مع قيم الذروة العالية (مثل تيار البرق) ؛ تحليل الإشارات الحالية التوافقية ؛ القياس الحالي لآلات اللحام الكهربائية (مثل لحام المقاومة) ؛ قياس التيارات غير النظامية للموصل (على سبيل المثال: القياس الحالي للسكك الحديدية) ؛ قياس الصك ، محولات عداد المشبك (على سبيل المثال: قياس الموصلات ذات الأبعاد غير المنتظمة).
معلمات المنتج
الأداء الكهربائي | درجة حرارة العمل | -40 ℃～+70 ℃ | الرطوبة النسبية | ≤90 ٪ |
مستوى الجهد | 0.4/0.66/0.72kV | فئة الدقة | 5% (بدون متكامل) | |
تصنيف المدخلات الحالية | 10 ～ 2000a | خطأ المرحلة | ≥60'(45 هرتز ~ 65 هرتز) | |
النطاق الخطي | 5 ٪ ～ 120 ٪ | عرض النطاق الترددي الاستجابة | 1 هرتز ~ 1 ميجا هرتز | |
مساعد تكامل إمدادات الطاقة | 5 ~ 15 فولت تيار مستمر | العزل strenth | 1000mΩ/500V/Min | |
هيكل ميكانيكي | صدَفَة | PC Plame Letardant Grade 94-V0 | وضع الإخراج | كابل محمي ثلاثي النواة |
الهيكل العظمي واللحف | المطاط السيليكون | إبرة ثقب | الفولاذ المقاوم للصدأ '304' | |
الإخراج الحالي | السلك الأزرق - الخط الأصفر | انتاج الطاقة | السلك الأحمر |

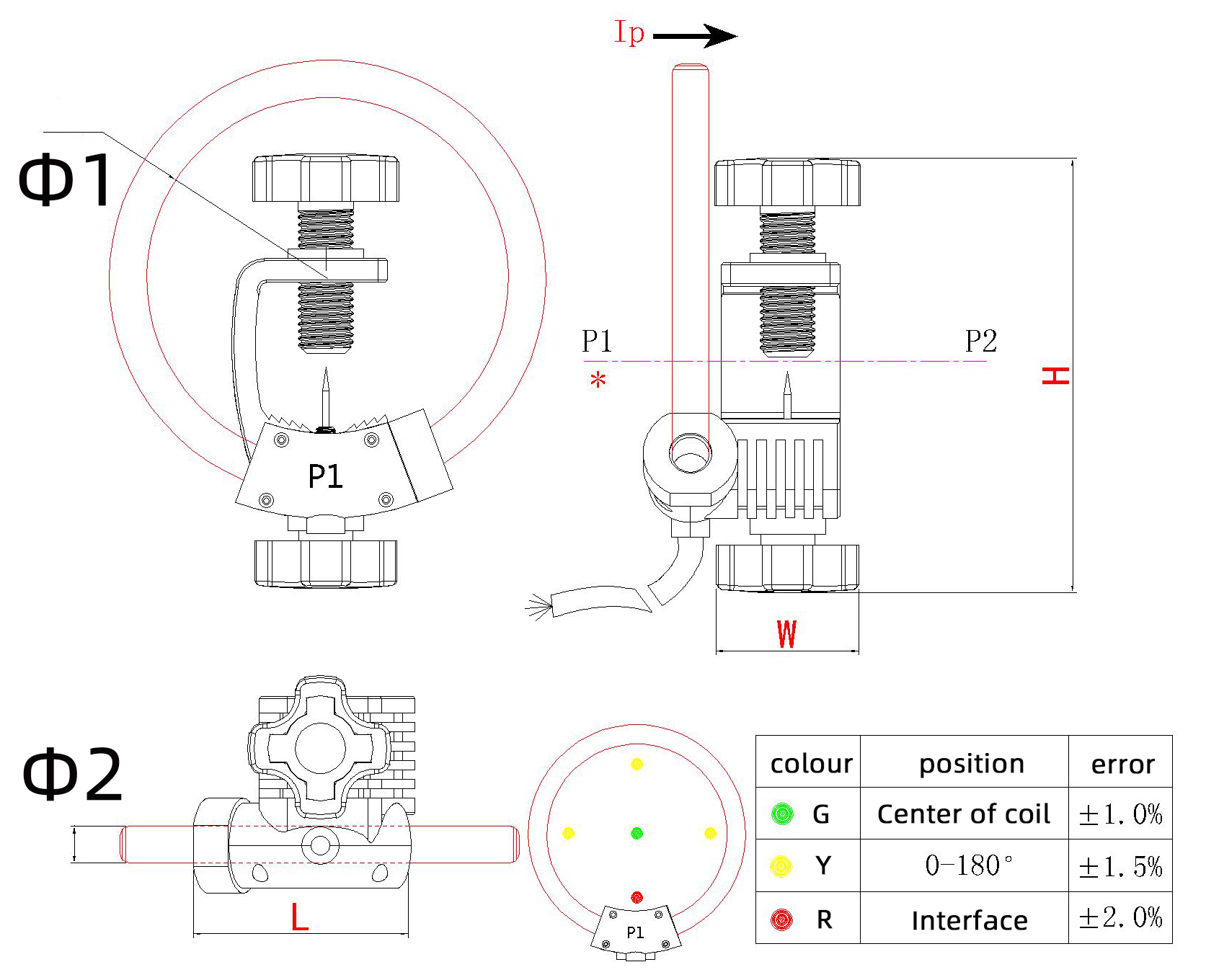

القيمة والأبعاد النموذجية
رقم المنتج رقم | المدخلات المقدرة | الإخراج المقدر | فئة الدقة | الأبعاد (مم) | ||||
φ1 | φ2 | L | W | H | ||||
بي إن دبليو كيه إل سي-50 آر | 1000 أ | 50 مللي فولت | 0.5 | 50 | 8 | 42 | 33 | 88 |
بي إن دبليو كيه إل سي-100 آر | 4000 أ | 100 | 10 | 42 | 33 | 88 | ||
وصف الرصاص الناتج:
1. طرف الإدخال عبارة عن كابل عبر القلب (P1 → P2).
2. يتم إخراج طرف الإخراج بواسطة سلك محمي ثلاثي النواة.
3. يمثل اللون الأحمر طرف قياس الجهد.
4. الأزرق والأصفر هما مخرجات إشارة الجهد الثانوية.
5. حدد المراسلات القطبية بين 'P1' والخط الأزرق كنهاية بنفس الاسم (*).
احتياطات التثبيت
* عند تشغيل المحول، يجب عليك ارتداء قفازات عازلة، ويجب ألا تلمس يديك مباشرة القلب الأحمر للسلك المحمي.
* لا تستخدمه في حالة تلف أسلاك الإخراج. شركتنا ليست مسؤولة عن أي مشاكل تتعلق بالسلامة ناجمة عن التشغيل غير السليم.
