مراقبة التفريغ الجزئي

تعد مراقبة التفريغ الجزئي تقنية مهمة تستخدم في صناعة الطاقة لتقييم حالة عزل المعدات الكهربائية. يشير التفريغ الجزئي (PD) إلى تفريغ كهربائي موضعي يعمل على سد العزل بين الموصلات جزئيًا فقط. على الرغم من أن كل حدث تفريغ يطلق كمية صغيرة نسبيًا من الطاقة، إلا أن التفريغ الجزئي المتكرر يمكن أن يؤدي إلى تدهور المواد العازلة تدريجيًا ويؤدي في النهاية إلى تعطل المعدات. لذلك، تلعب مراقبة التفريغ الجزئي المستمر أو الدوري دورًا حاسمًا في ضمان موثوقية الأنظمة الكهربائية وسلامتها وطول عمرها.

يمكن أن يحدث التفريغ الجزئي في أنواع مختلفة من المعدات ذات الجهد العالي، بما في ذلك المحولات، والمفاتيح الكهربائية، وكابلات الطاقة، والمولدات، والمحركات، والمحطات الفرعية المعزولة بالغاز. تشمل الأسباب الشائعة لمرض باركنسون تقادم العزل، وعيوب التصنيع، والفراغات داخل المواد العازلة، والتلوث، ودخول الرطوبة، والإجهاد الميكانيكي، والتركيب غير السليم. مع زيادة الضغط الكهربائي، قد تولد هذه العيوب تفريغات موضعية تؤدي إلى تلف هيكل العزل تدريجيًا.

الغرض الأساسي من مراقبة التفريغ الجزئي هو اكتشاف عيوب العزل في مرحلة مبكرة قبل أن تتطور إلى أخطاء خطيرة. من خلال تحديد نشاط التفريغ غير الطبيعي، يمكن لموظفي الصيانة اتخاذ الإجراءات التصحيحية، مما يقلل من مخاطر انقطاع التيار الكهربائي غير المتوقع والإصلاحات المكلفة. يساعد أسلوب الصيانة التنبؤية هذا على تحسين إدارة الأصول وإطالة عمر خدمة المعدات.

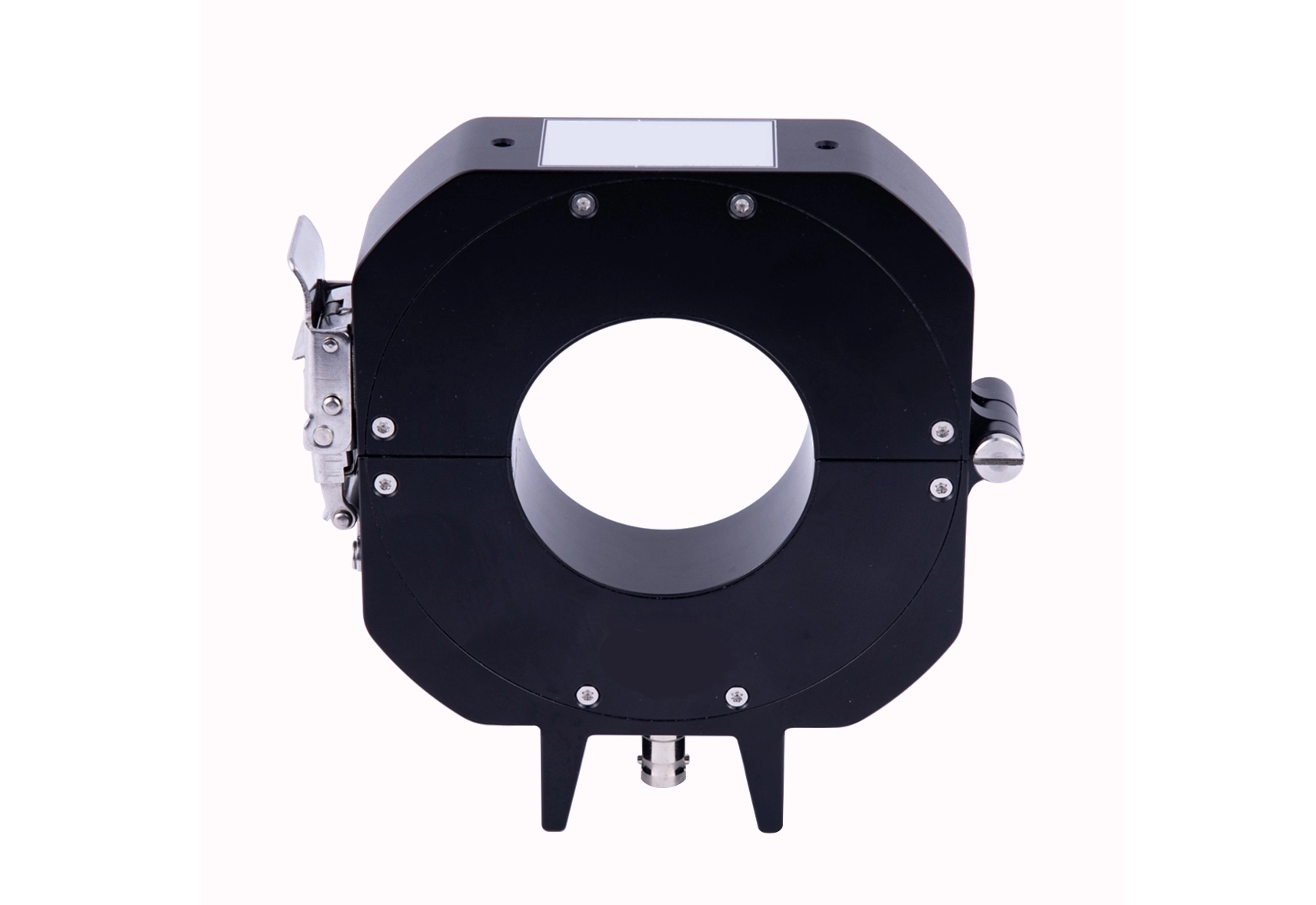

يتم استخدام عدة طرق لمراقبة التفريغ الجزئي. يعد الكشف الكهربائي أحد أكثر التقنيات شيوعًا، حيث يتم قياس نبضات التفريغ مباشرة من خلال أجهزة الاستشعار المتصلة بالمعدات. يتم استخدام محولات التيار عالية التردد (HFCTs) ومكثفات الاقتران وأجهزة الاستشعار السعوية بشكل متكرر لهذا الغرض. تلتقط هذه المستشعرات الإشارات عالية التردد الناتجة عن التفريغ الجزئي وترسلها إلى أنظمة المراقبة لتحليلها.

المراقبة بالموجات فوق الصوتية هي طريقة أخرى مستخدمة على نطاق واسع. تولد التفريغ الجزئي موجات صوتية يمكن اكتشافها بواسطة أجهزة الاستشعار بالموجات فوق الصوتية. تعتبر هذه التقنية مفيدة بشكل خاص لتحديد مصادر التفريغ داخل المفاتيح الكهربائية وغيرها من المعدات المغلقة. توفر المراقبة الصوتية ميزة كونها أقل عرضة للتداخل الكهرومغناطيسي مقارنة بالطرق الكهربائية البحتة.

بالإضافة إلى ذلك، يتم تطبيق المراقبة ذات الترددات العالية جدًا (UHF) بشكل شائع في المفاتيح الكهربائية والمحولات المعزولة بالغاز. تكتشف مستشعرات UHF الموجات الكهرومغناطيسية المنبعثة أثناء أحداث التفريغ، مما يسمح بالتعرف الدقيق على عيوب العزل. يمكن أيضًا أن يكمل التصوير الحراري بالأشعة تحت الحمراء وتحليل الغاز المذاب مراقبة التفريغ الجزئي من خلال توفير معلومات إضافية حول حالة المعدات.

غالبًا ما تشتمل أنظمة مراقبة التفريغ الجزئي الحديثة على معالجة متقدمة للإشارات الرقمية والذكاء الاصطناعي وإدارة البيانات السحابية. تساعد هذه التقنيات في التمييز بين إشارات التفريغ الجزئي الحقيقية والضوضاء الخلفية، وتحسين دقة التشخيص، وتمكين المراقبة عن بعد. يتيح جمع البيانات في الوقت الفعلي للمشغلين تتبع الاتجاهات، وتحديد مشكلات العزل المتطورة، وجدولة الصيانة بناءً على حالة المعدات الفعلية بدلاً من الفواصل الزمنية الثابتة.

فوائد مراقبة التفريغ الجزئي كبيرة. فهو يساعد على منع الأعطال الكارثية للمعدات، ويقلل من تكاليف الصيانة، ويقلل وقت التوقف عن العمل، ويحسن موثوقية النظام، ويعزز السلامة التشغيلية. تعتمد المرافق والمنشآت الصناعية ومحطات الطاقة المتجددة والبنية التحتية للنقل بشكل متزايد على مراقبة التفريغ الجزئي كجزء من برامج مراقبة حالة أصولها.

نظرًا لأن الشبكات الكهربائية أصبحت أكثر تعقيدًا واستمرار متطلبات الموثوقية في الارتفاع، فقد أصبحت مراقبة التفريغ الجزئي عنصرًا أساسيًا في صيانة أنظمة الطاقة الحديثة. ومن خلال توفير الإنذار المبكر بتدهور العزل، فإنه يتيح اتخاذ قرارات استباقية ويدعم الأداء طويل المدى للأصول الكهربائية المهمة. لا تعمل مراقبة التفريغ الجزئي الفعالة على حماية المعدات القيمة فحسب، بل تساهم أيضًا في توفير نظام إمداد طاقة أكثر استقرارًا وفعالية.
