TR0257-LKH
TR
50000
T/T ، Western Union ، PayPal
شنغهاي ، الصين
ميزات المنتج
* يقيس إشارات التيار المتردد والتيار المستمر والإشارات النبضية.
* مقاومة قوية للتدخل الخارجي، وارتفاع نسبة رفض الوضع المشترك.
* الانجراف في درجة حرارة منخفضة، وانخفاض استهلاك الطاقة، ونطاق تردد واسع.
* هيكل مثقوب، لا خسارة الإدراج.
* هيكل منفصل، سهل التركيب.
تطبيق المنتج
* تنظيم سرعة تحويل تردد التيار المتردد.
* محرك سيرفو الجر.
* إمدادات الطاقة غير المنقطعة (UPS).
* آلة لحام، وإمدادات طاقة البطارية.
معلمات المنتج
| المواصفات | 10A / 1V | 20A / 1V | 50A / 1V | وحدة | |
|---|---|---|---|---|---|
| I PN | تيار الإدخال المقنن الأولي | 10 | 20 | 50 | A |
| I P | نطاق القياس الحالي الأساسي | 0 ～ 20 | 0 ～ 40 | 0 ～ 75 | A |
| V SN | جهد الخرج الثانوي | 2.5 ± 1 | V | ||
| V C | جهد إمداد الطاقة | +12(±5%) | V | ||
| I C | الاستهلاك الحالي | <10 | م | ||
| Vd | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
| ε L | الخطي | <0.5 | ٪ fs | ||
| X | الدقة | تا = 25 درجة مئوية: ± 2 | % | ||
| V 0 | جهد الإزاحة | TA = 25 ℃: ≤ ± 20 | MV | ||
| V OM | جهد الإزاحة المغناطيسي | IP = 0 بعد 3*IPN: ≤ ± 20 | MV | ||
| V OT جهد | الإزاحة درجة الحرارة الانجراف | IP=0TA=-40～+80°C: ±±0.25 | MV/℃ | ||
| T r | وقت الاستجابة | ≤1 | آنسة | ||
| f | عرض النطاق الترددي (-3dB) | العاصمة ~ 2.2 | khz | ||
| T A | درجة حرارة العمل | -40 ～+80 | ℃ | ||
| T S | درجة حرارة التخزين | -45 ～+85 | ℃ | ||
| R L | مقاومة الحمل | تا = 25 درجة مئوية: ≥4.7 | kΩ | ||

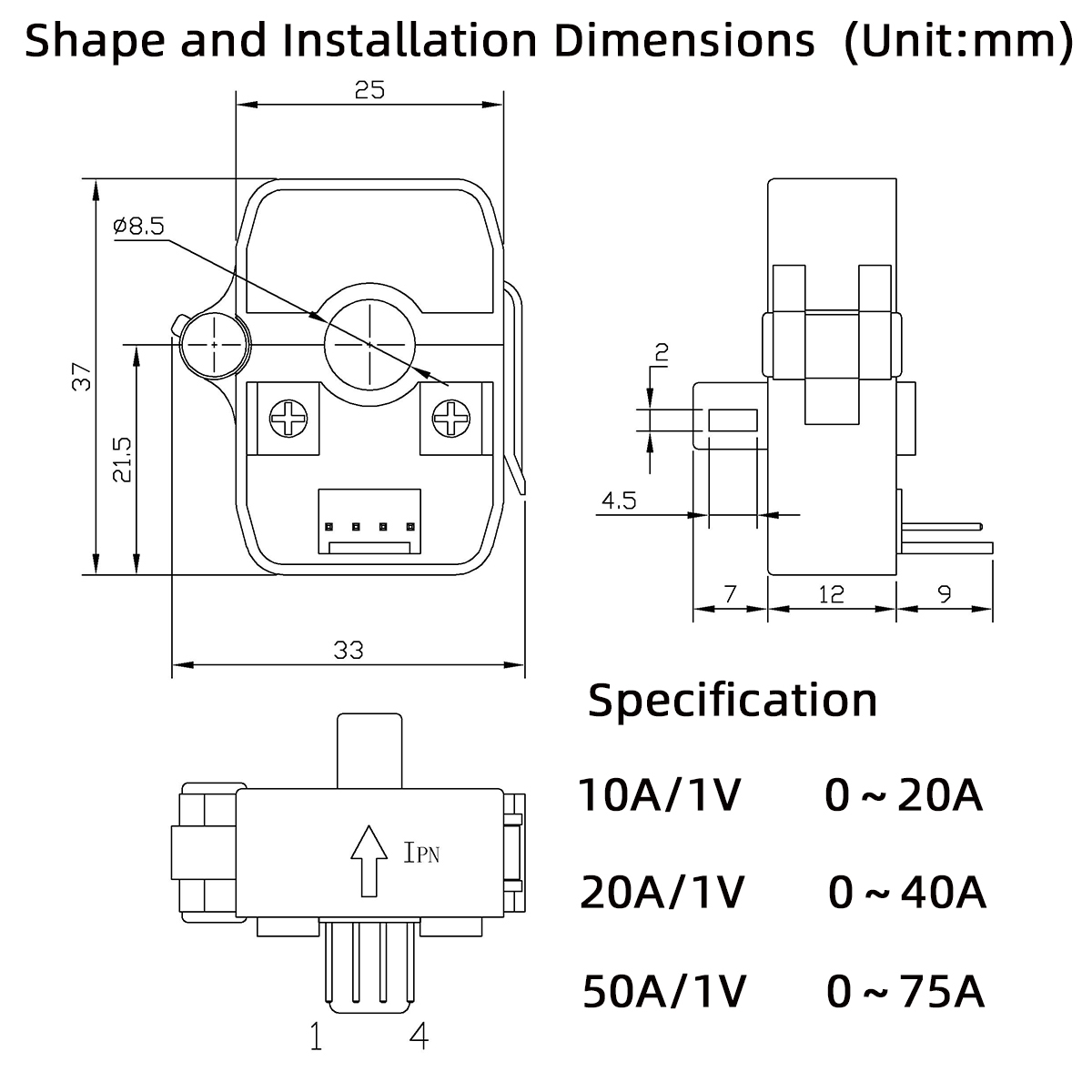

أبعاد الشكل والتركيب

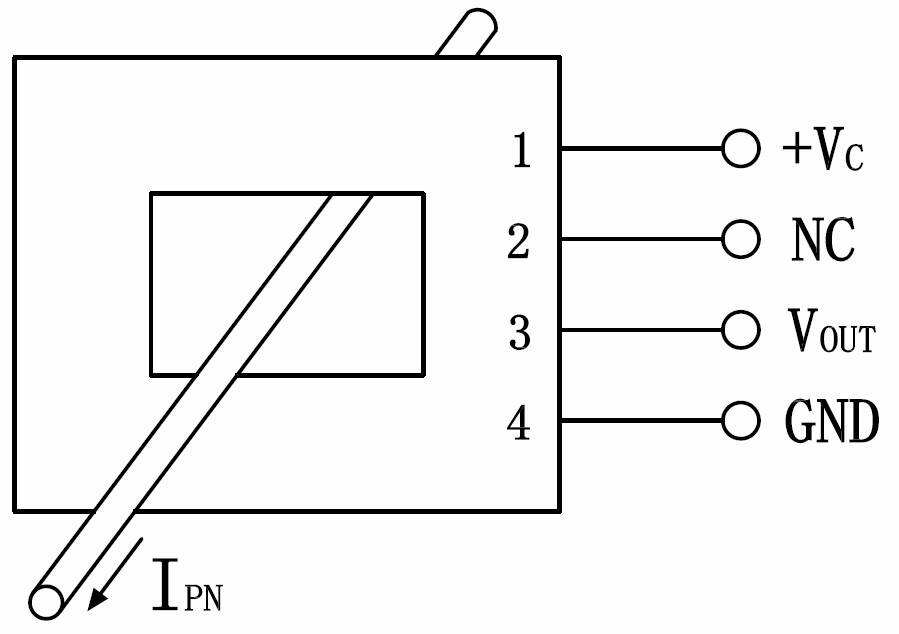

مخطط ربط الدائرة
ملحوظة:
4: أرض السلطة
احتياطات التثبيت
يجب أن يتم توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر.
يكون الأداء الديناميكي (DI/DT ووقت الاستجابة) هو الأفضل عندما يكون صف الإدخال الحالي ممتلئًا بالكامل بالثقب الأساسي.
