محول تيار مصغر

محول التيار المصغر (المقطع المصغر) هو جهاز كهربائي مدمج يستخدم لقياس ومراقبة التيار المتردد (AC) في الأنظمة الكهربائية. وهو يعمل على أساس مبدأ الحث الكهرومغناطيسي، وتحويل التيار الأولي العالي إلى تيار ثانوي أصغر ومتناسب يمكن قياسه بأمان بواسطة أدوات مثل العدادات، ومرحلات الحماية، وأنظمة مراقبة الطاقة، ومعدات التحكم.

بالمقارنة مع محولات التيار التقليدية، تم تصميم محولات التيار المصغرة بحجم أصغر ووزن أخف ودقة قياس عالية. يتم استخدامها على نطاق واسع في التطبيقات التي تكون فيها مساحة التثبيت محدودة، مثل العدادات الذكية، ومعدات توزيع الطاقة، وأنظمة التحكم الصناعية، وأجهزة مراقبة الطاقة المنزلية، وأدوات القياس الإلكترونية.

يشتمل الهيكل الأساسي لمحول تيار مصغر على قلب مغناطيسي، ولف أولي، ولف ثانوي، ومواد عازلة، وغطاء وقائي. عادة ما يتم تصنيع القلب المغناطيسي من فولاذ السيليكون عالي الجودة، أو الفريت، أو مواد البلورات النانوية لتحسين الأداء المغناطيسي وتقليل أخطاء القياس. يحمل الملف الأولي التيار المقاس، بينما ينتج الملف الثانوي إشارة تيار منخفضة وفقًا لنسبة المحول.

يشبه مبدأ عمل محول التيار المصغر مبدأ عمل محول التيار القياسي. عندما يتدفق التيار المتردد عبر الملف الأولي، فإنه يولد مجالًا مغناطيسيًا متغيرًا داخل القلب. يؤدي هذا التدفق المغناطيسي المتغير إلى إحداث تيار متناسب في الملف الثانوي. على سبيل المثال، يقوم جهاز CT المصغر بنسبة 100A/5A بتحويل تيار أساسي 100A إلى مخرج ثانوي 5A، مما يسمح لمعدات القياس بمعالجة الإشارة بأمان.

إحدى المزايا الرئيسية لمحولات التيار المصغرة هي دقتها الممتازة. يمكن للعديد من النماذج تحقيق فئات دقة عالية مثل الفئة 0.5 أو الفئة 0.2 أو حتى مستويات دقة أعلى للتطبيقات الخاصة. وهذا يجعلها مناسبة لقياس الطاقة بدقة، ومراقبة جودة الطاقة، وأنظمة التحكم الدقيقة. كما أن استهلاكها المنخفض للطاقة وأدائها المستقر يجعلها مثالية للتشغيل على المدى الطويل.

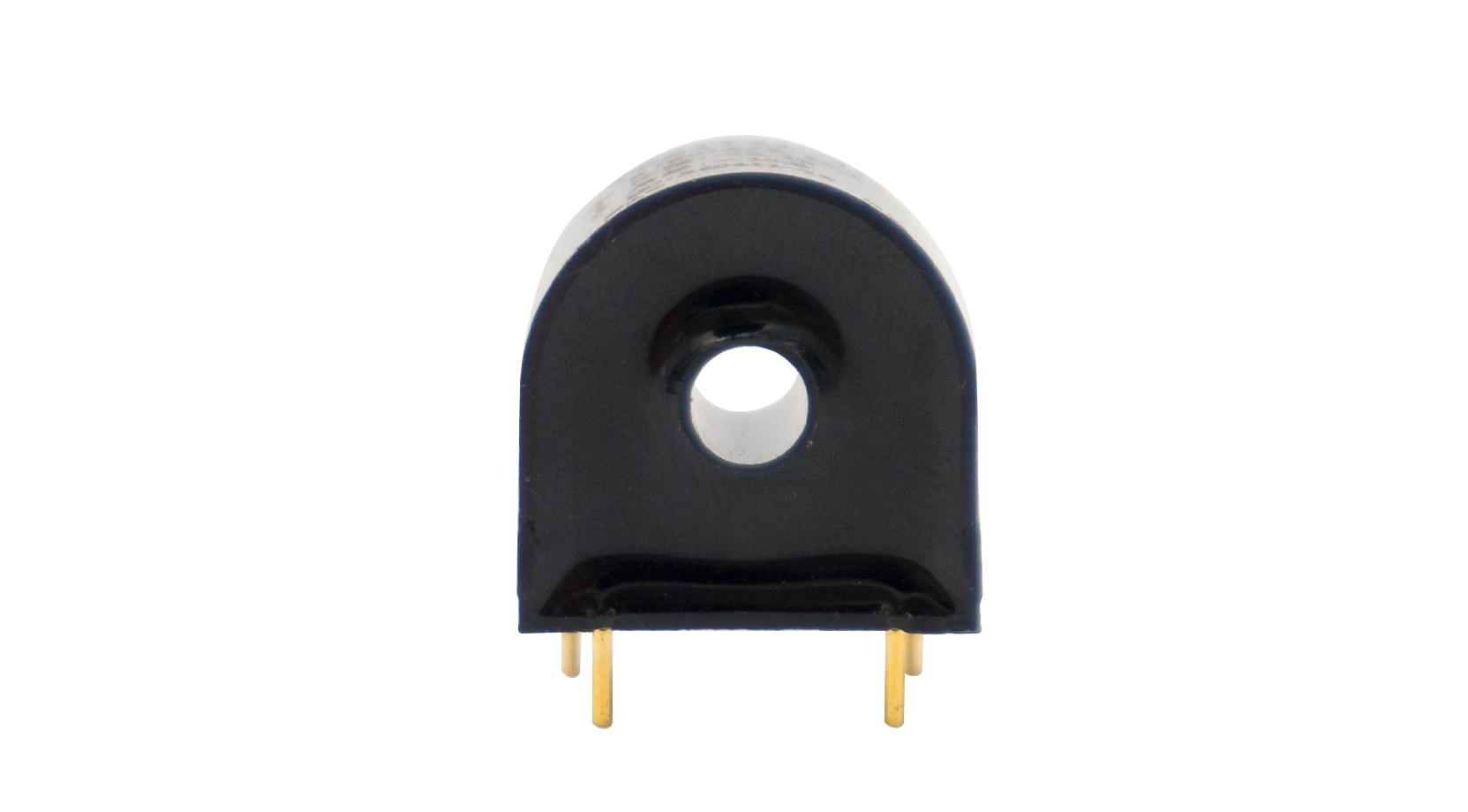

تتوفر CTs المصغرة في تصميمات مختلفة، بما في ذلك محولات التيار المثبتة على ثنائي الفينيل متعدد الكلور، وCTs المصغرة ذات الأسلاك السلكية، وCTs المصغرة ذات النواة المنفصلة، ​​وCTs المصغرة المقولبة. عادةً ما يتم دمج الأنواع المثبتة على ثنائي الفينيل متعدد الكلور في الدوائر الإلكترونية، بينما تُستخدم الإصدارات ذات الرصاص السلكي غالبًا للتركيب المرن. تسمح أجهزة CT المصغرة ذات النواة المنفصلة بالتركيب السهل دون فصل كابل الطاقة الرئيسي، مما يجعلها مناسبة للمشروعات التحديثية.

يتم تطبيق محولات التيار المصغرة على نطاق واسع في أنظمة الشبكات الذكية، ومعدات الطاقة المتجددة، ومحطات شحن المركبات الكهربائية، والأتمتة الصناعية، وأنظمة إدارة الطاقة في المباني، ومراقبة توزيع الطاقة. في العدادات الذكية، توفر قياسًا دقيقًا للتيار لفواتير الكهرباء وتحليل الطاقة. وفي التطبيقات الصناعية، تساعد في مراقبة ظروف تشغيل المعدات وحماية الأنظمة الكهربائية من الحمل الزائد أو الظروف الحالية غير الطبيعية.

عند اختيار محول تيار مصغر، ينبغي أخذ عدة عوامل في الاعتبار، بما في ذلك التيار الأولي المقدر، وتيار الخرج الثانوي، وفئة الدقة، ونطاق التردد، وجهد العزل، وطريقة التثبيت، وبيئة التشغيل. تعد نسبة CT الصحيحة ومستوى الدقة أمرًا مهمًا لضمان نتائج قياس موثوقة.

مع تطور أنظمة الطاقة الذكية وتقنيات إدارة الطاقة، أصبحت محولات التيار المصغرة ذات أهمية متزايدة. إن حجمها الصغير ودقتها العالية وأدائها الموثوق يجعلها عنصرًا أساسيًا في أنظمة القياس والمراقبة الكهربائية الحديثة. ومع تحرك الصناعات نحو التحول الرقمي وحلول الطاقة الذكية، ستستمر تكنولوجيا الأشعة المقطعية المصغرة في لعب دور مهم في تحسين كفاءة الطاقة والسلامة والتحكم في النظام.
