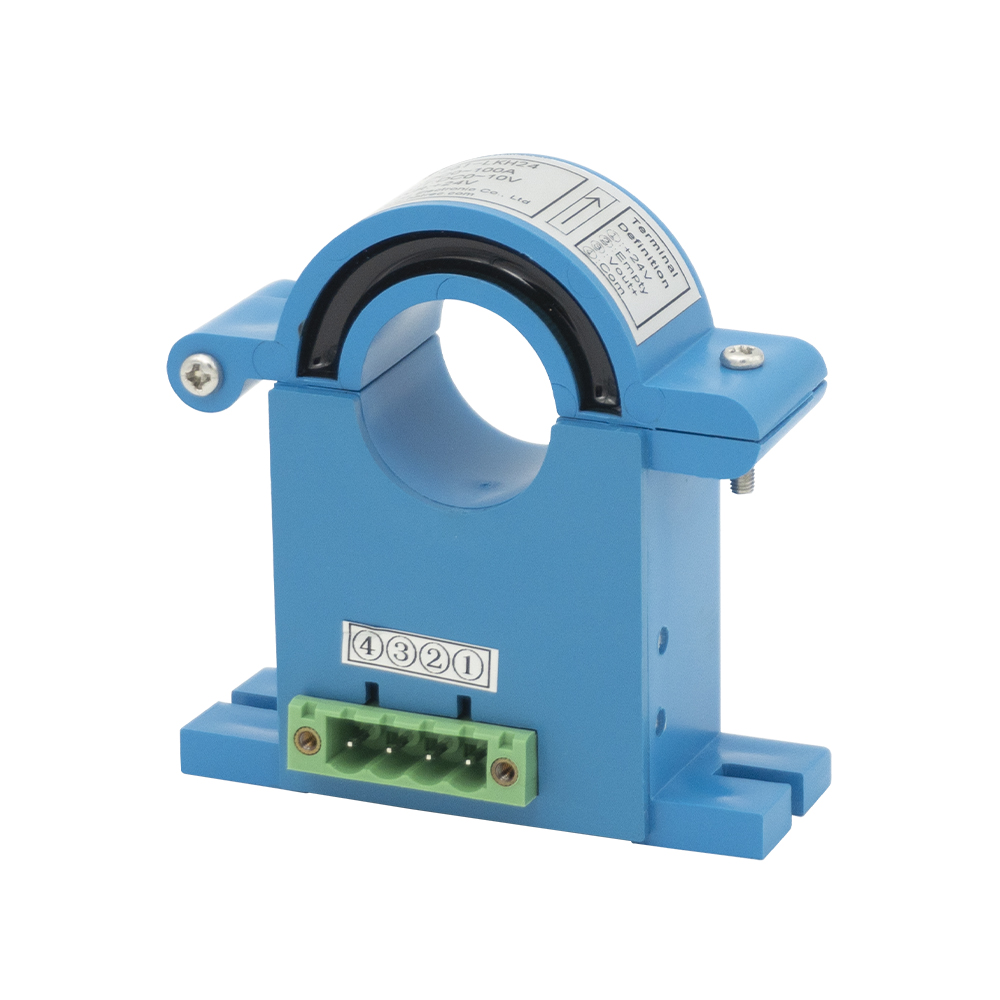

TR0261-LKH24
TR
نظرة عامة على المنتج
محول الطاقة الحالي هو جهاز كهربائي يقوم بتحويل التيار المتردد أو التيار المستمر إلى إشارة خرج متناسبة مثل 0-5 فولت، 0-10 فولت، أو 4-20 مللي أمبير. إنه يوفر عزلًا كهربائيًا كاملاً بين دائرة الجهد العالي ونظام القياس، مما يضمن التشغيل الآمن والموثوق. باستخدام تقنيات مثل تأثير هول أو مبدأ المحول الحالي، فإنه يوفر دقة عالية واستجابة سريعة وأداء مستقر. تستخدم محولات الطاقة الحالية على نطاق واسع في أنظمة الطاقة، والأتمتة الصناعية، والتحكم في المحركات، وتطبيقات الطاقة المتجددة لرصد التيار، وحماية الحمل الزائد، وإدارة كفاءة الطاقة في الأنظمة الكهربائية الحديثة.
ميزات المنتجات
* مناعة عالية للتدخل.
* أداء خطي ممتاز.
* ضمان الاستقرار على المدى الطويل.
* قياس موثوق ودقيق.
تطبيقات المنتج
* أنظمة حماية تشغيل المحرك.
* تطبيقات القاطرة الكهربائية.
* مراقبة إمدادات الطاقة.
* حماية المحرك الصناعي.
تحميل ورقة الحجم
البعد الميكانيكي (مم)
مخطط اتصال الدائرة
@TA = 25 ℃ ، ما لم ينص على خلاف ذلك
يكتب | TR0261-LKH24 | |
أنا pn | تيار المدخلات المقدرة الأولية | DC 100A |
أنا ص | نطاق القياس الحالي الأساسي | DC 0 ~ 120A |
الخامس | جهد الخرج الثانوي | العاصمة 10V |
ش ج | جهد مزود الطاقة | DC +24V |
ص ل | سعة التحميل | RL ≤ 300Ω |
X | دقة | ± 1 ٪ |
BW | التردد النطاق الترددي | 0 ~ 1KHz |
سعة التحميل الزائد | 2 مرات | |
ش د | تواتر الطاقة مع الجهد | 3KV AC/1MIN |
ر | وقت الاستجابة | <250ms |
V0 | إزاحة الجهد | ≤ 20mv |
انجراف درجة الحرارة | ≤200ppm/℃ | |
ر | درجة حرارة التشغيل المحيطة | -20 ℃ ~+80 ℃ |
ر | درجة حرارة التخزين المحيطة | -25 ℃ ~+85 ℃ |
