TR2261-LKH24
TR
نظرة عامة على المنتج

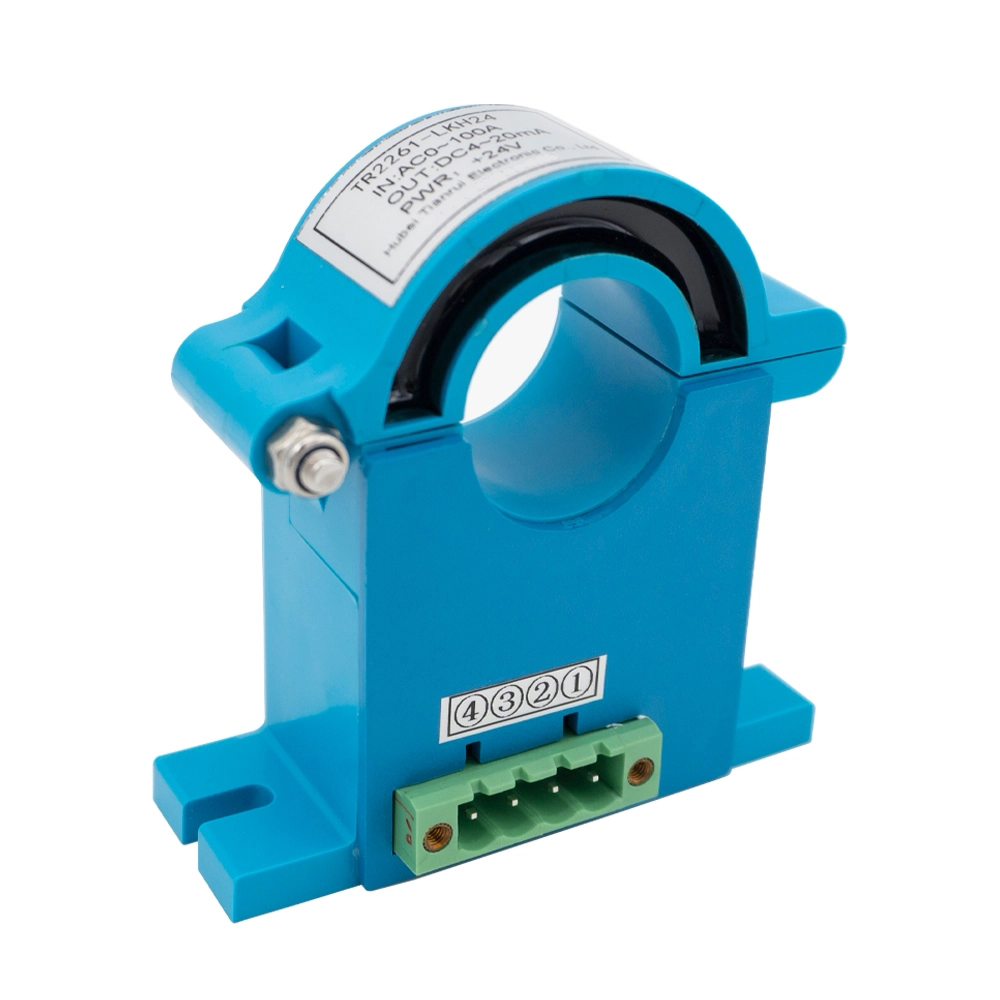

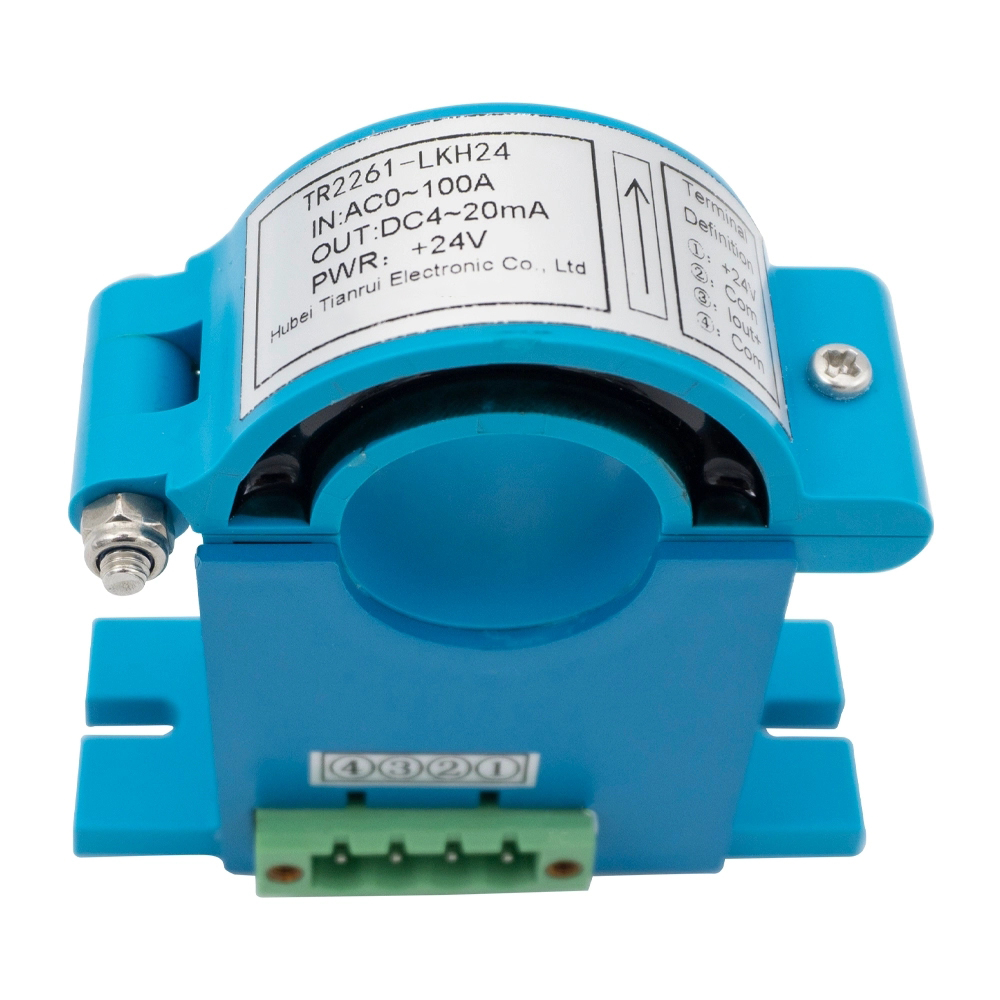

محول الطاقة هو جهاز إلكتروني يستخدم لتحويل التيار الكهربائي - إما تيار متردد (AC) أو تيار مباشر (DC) - إلى إشارة خرج متناسبة، وعادةً ما تكون إشارة تناظرية قياسية مثل 0–5V , 0–10V ، أو 4–20 مللي أمبير . يمكن بعد ذلك قياس هذا الإخراج أو نقله أو معالجته بسهولة بواسطة أنظمة التحكم أو أجهزة القياس أو أجهزة الحصول على البيانات.
ميزات المنتجات
* قياس التيار واسع النطاق.
* الجهد المعزول/الناتج الحالي.
* تحمل درجات الحرارة الصناعية.
* تصميم مدمج للتركيب على المسمار.
تطبيق المنتج
* أنظمة مراقبة المولدات والمحركات.
* خزائن توزيع ذكية ذات جهد منخفض.
* إدارة أحمال التدفئة والتهوية وتكييف الهواء والإضاءة.
* حلول مراقبة الطاقة الصناعية.
تحميل ورقة الحجم
البعد الميكانيكي (مم)
مخطط اتصال الدائرة
معلمات المنتج
@TA = 25 ℃ ، ما لم ينص على خلاف ذلك
يكتب | TR2261-LKH24 | |
أنا pn | تيار المدخلات المقدرة الأولية | AC 100A |
أنا ص | نطاق القياس الحالي الأساسي | تيار متردد 0-200 أمبير |
أنا sn | تيار الإخراج المقنن الثانوي | تيار مستمر 4-20 مللي أمبير |
ش ج | جهد مزود الطاقة | DC +24V |
ص ل | سعة التحميل | RL ≤ 300Ω |
X | دقة | ± 1 ٪ |
دقة الإخراج صفر | ± 0.5 ٪ | |
سعة التحميل الزائد | 2 مرات | |
ش د | تواتر الطاقة مع الجهد | 3KV AC/1MIN |
ر | وقت الاستجابة | <250ms |
I0 | تعويض التيار | ≤0.5 ٪ هو |
انجراف درجة الحرارة | ≤200ppm/℃ | |
ر | درجة حرارة التشغيل المحيطة | -20 درجة مئوية -+80 درجة مئوية |
ر | درجة حرارة التخزين المحيطة | -25 درجة مئوية -+85 درجة مئوية |
أنا S : تيار الإخراج
