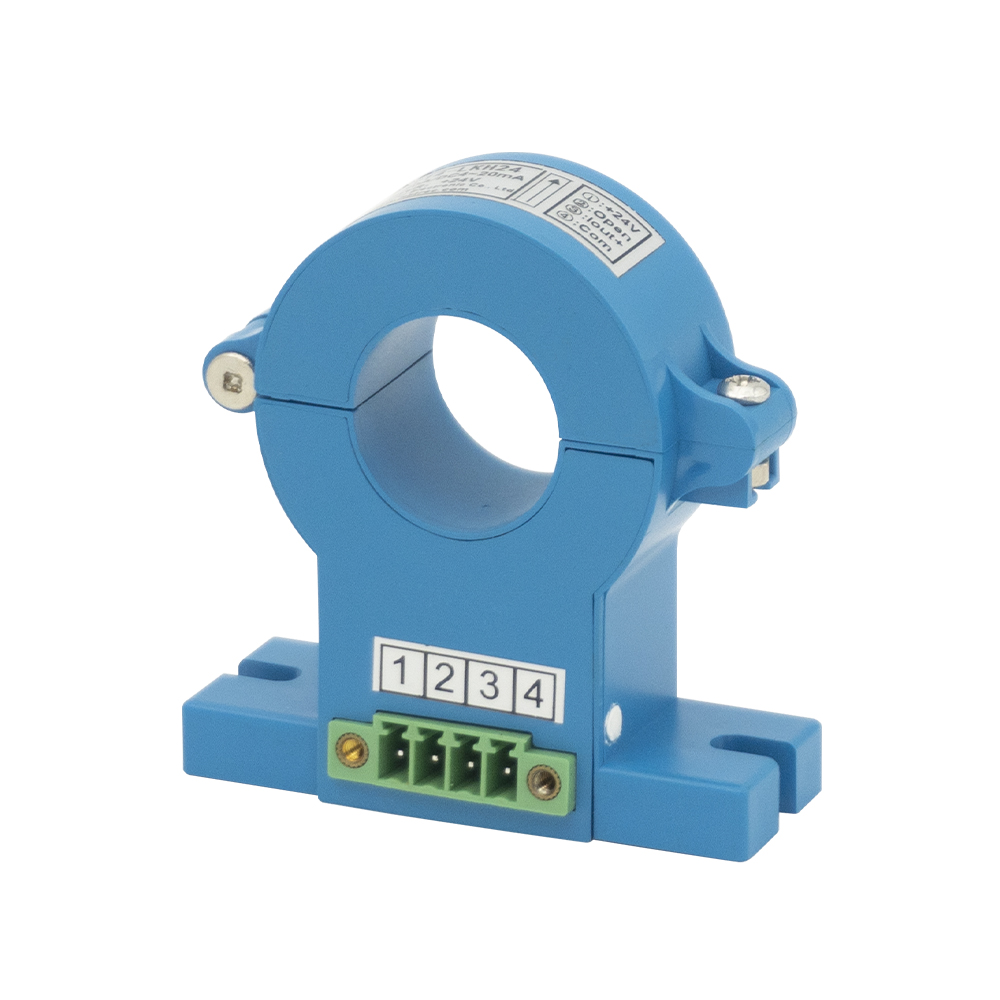

TR2214-LKH24
TR
نظرة عامة على المنتج
محول الطاقة الحالي هو جهاز استشعار مغناطيسي يكتشف وجود المجال المغناطيسي وقوته وقطبيته. وهي تعمل على أساس مبدأ تأثير هول، حيث يتم توليد الجهد عبر مادة شبه موصلة عندما يتدفق التيار من خلالها في وجود مجال مغناطيسي. يوفر هذا المستشعر كشفًا دقيقًا بدون تلامس ويمكنه قياس قوة المجال المغناطيسي أو تحويل التغيرات المغناطيسية إلى إشارات كهربائية. تُستخدم مستشعرات تأثير هول على نطاق واسع لاستشعار الموقع والسرعة والقرب في أنظمة السيارات والأتمتة الصناعية والإلكترونيات الاستهلاكية وتطبيقات التحكم في المحركات، مما يوفر موثوقية عالية وعمر تشغيلي طويل.
ميزات المنتجات
* قياس التيار المتردد/التيار المستمر/النبض.
* مناعة EMI ممتازة وCMRR عالية.
* الانجراف المنخفض، والاستجابة السريعة، وعرض النطاق الترددي الواسع.
* تصميم غير جراحي من خلال الفتحة.
* هيكل منفصل لسهولة التركيب.
تطبيق المنتج
* أنظمة القيادة ذات التردد المتغير AC.
* التحكم في الجر بمحرك سيرفو.
* مصادر الطاقة غير المنقطعة (UPS).
* معدات اللحام وأنظمة طاقة البطاريات.
تحميل ورقة الحجم
البعد الميكانيكي (مم)
مخطط اتصال الدائرة
معلمات المنتج
@TA = 25 ℃ ، ما لم ينص على خلاف ذلك
يكتب | TR2214-LKH24 | |
أنا pn | تيار المدخلات المقدرة الأولية | AC 30A |
أنا ص | نطاق القياس الحالي الأساسي | AC 0 ~ 36A |
أنا sn | تيار الإخراج المقنن الثانوي | DC 4 ~ 20mA |
ش ج | جهد مزود الطاقة | DC +24V |
ص ل | سعة التحميل | RL ≤ 300Ω |
ε | الخطي | 2 ٪ |
X | دقة | ± 1 ٪ |
سعة التحميل الزائد | 2 مرات | |
أنا ج | الاستهلاك الحالي | ≤25ma+هو |
ش د | تواتر الطاقة مع الجهد | 3KV AC/1MIN |
ر | وقت الاستجابة | <250ms |
V0 | إزاحة الجهد | ≤ 20mv |
انجراف درجة الحرارة | ≤200ppm/℃ | |
ر | درجة حرارة التشغيل المحيطة | -20 ℃ ~+80 ℃ |
ر | درجة حرارة التخزين المحيطة | -25 ℃ ~+85 ℃ |
أنا S : تيار الإخراج
