نظرة عامة على المنتج

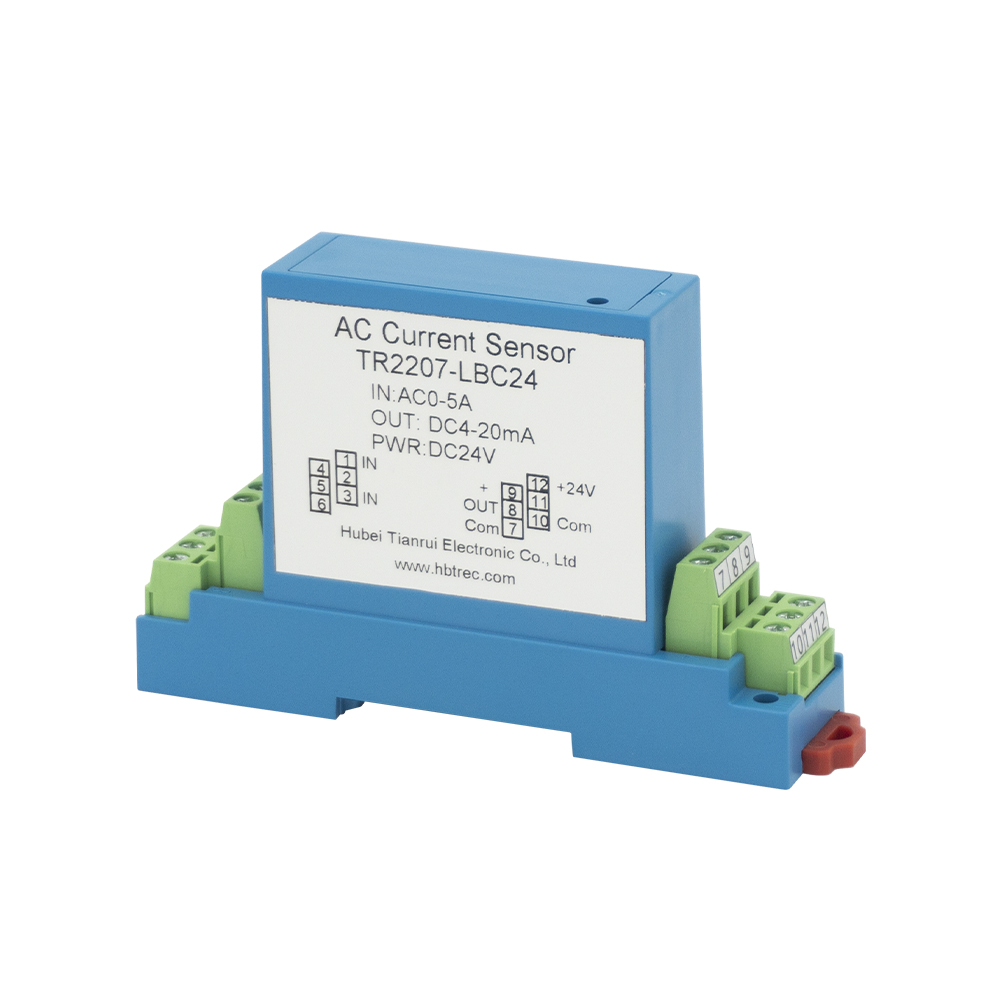

جهاز الإرسال الحالي (محول الطاقة الحالي) هو جهاز ذكي مصمم لتحويل التيار المتردد أو التيار المستمر إلى إشارة خرج قياسية متناسبة مثل 0-5 فولت أو 0-10 فولت أو 4-20 مللي أمبير. إنه يضمن العزل الكهربائي الكامل بين دائرة الطاقة ذات الجهد العالي ونظام التحكم أو المراقبة ذو الجهد المنخفض، مما يضمن السلامة ودقة الإشارة. استنادًا إلى تقنيات مثل تأثير Hall أو مبدأ محول التيار، يوفر جهاز الإرسال الحالي دقة قياس عالية واستقرارًا قويًا ووقت استجابة سريعًا. ويستخدم على نطاق واسع في أنظمة الطاقة، والأتمتة الصناعية، ومحركات السيارات، وأنظمة الطاقة المتجددة، وتطبيقات مراقبة الطاقة. من خلال توفير قياس التيار في الوقت الحقيقي ونقل الإشارات بدقة، فإنه يساعد على تحسين كفاءة الطاقة، والكشف عن الأخطاء، والحفاظ على التشغيل المستقر للمعدات الكهربائية الحديثة.
ميزات المنتجات
* دقة ممتازة وخطية جيدة.
* مناعة عالية ضد التداخل، CMRR ممتاز.
* الانجراف المنخفض، وانخفاض الطاقة، وعرض النطاق الترددي الواسع.
* عزل عالي بين الابتدائي والثانوي.
التطبيقات
* التحكم الآلي.
* جهاز قياس .
* نظام مراقبة السكك الحديدية.
* نظام التحكم بالمحطة.
تحميل ورقة الحجم
البعد الميكانيكي (مم)
مخطط اتصال الدائرة
البيانات الفنية
@TA = 25 ℃ ، ما لم ينص على خلاف ذلك
يكتب | TR2207-LBC24 | |
أنا pn | تيار المدخلات المقدرة الأولية | AC 5A |
أنا ص | نطاق القياس الحالي الأساسي | AC 0 ~ 6A |
أنا sn | تيار الإخراج المقنن الثانوي | DC 4 ~ 20mA |
ش ج | جهد مزود الطاقة | DC 24V |
ص ل | سعة التحميل | RL ≤ 500Ω |
ε | الخطي | 0.1 ٪ |
X | دقة | ± 0.5 ٪ |
BW | التردد النطاق الترددي | 40 ~ 5khz |
سعة التحميل الزائد | 10 مرات | |
أنا ج | الاستهلاك الحالي | <15ma+هو |
ش د | تواتر الطاقة مع الجهد | 2.5kV AC/1MIN |
ر | وقت الاستجابة | <200ms |
V0 | إزاحة الجهد | ≤50MV |
انجراف درجة الحرارة | ≤500ppm/℃ | |
ر | درجة حرارة التشغيل المحيطة | -10 ℃ ~+70 ℃ |
ر | درجة حرارة التخزين المحيطة | -25 ℃ ~+85 ℃ |
أنا S : تيار الإخراج
