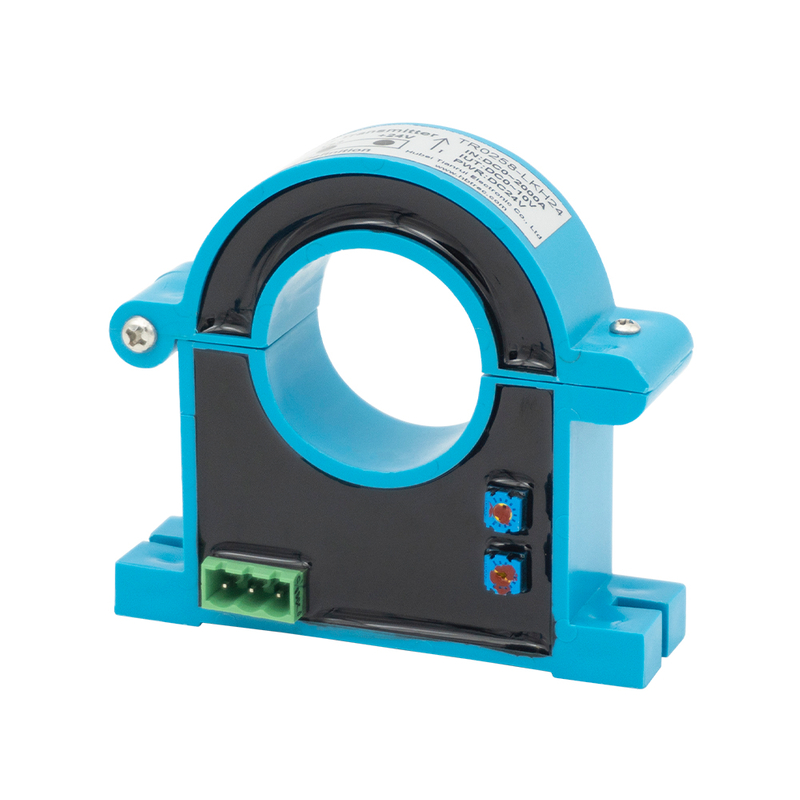

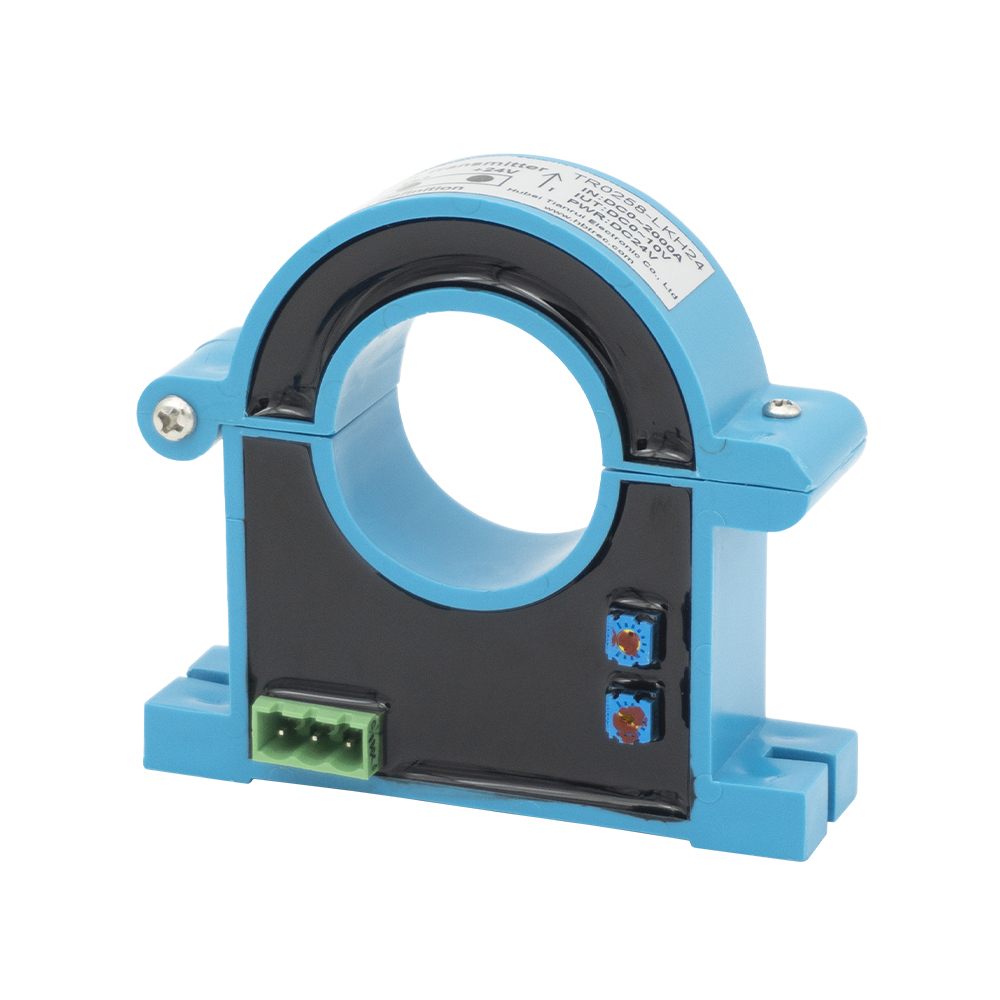

TR0258-LKH24
TR
نظرة عامة على المنتج
محول الطاقة الحالي هو جهاز إلكتروني يحول التيار المتردد أو المباشر إلى إشارة كهربائية متناسبة مثل 0-5 فولت، 0-10 فولت، أو 4-20 مللي أمبير. إنه يوفر العزل الكهربائي بين الدائرة الأولية ونظام القياس، مما يضمن السلامة والمراقبة الدقيقة. استنادًا إلى تقنيات مثل تأثير Hall أو مبدأ المحول الحالي، فإنه يوفر دقة عالية واستجابة سريعة واستقرارًا ممتازًا. تستخدم محولات الطاقة الحالية على نطاق واسع في أنظمة الطاقة، والأتمتة الصناعية، ومحركات السيارات، وأنظمة الطاقة المتجددة، وتطبيقات إدارة الطاقة. إنها ضرورية لقياس التيار في الوقت الفعلي، والحماية من الحمل الزائد، وتحسين الأداء في الأنظمة الكهربائية وأنظمة التحكم الحديثة.
ميزات المنتجات
* أفضل نسبة تكلفة إلى أداء.
* استهلاك منخفض للطاقة.
* تصميم مدمج وخفيف الوزن.
* سهولة التركيب، لا يوجد فقدان للإدراج.
تطبيق المنتج
* أنظمة القيادة ذات التردد المتغير.
* التحكم في ماكينة اللحام .
* التطبيقات الكهروكيميائية.
* مراقبة إمدادات الطاقة.
تحميل ورقة الحجم
البعد الميكانيكي (مم)
مخطط اتصال الدائرة
معلمات المنتج
@TA = 25 ℃ ، ما لم ينص على خلاف ذلك
| يكتب | TR0258-LKH24 | |
أنا pn | تيار المدخلات المقدرة الأولية | DC 2000a |
أنا ص | نطاق القياس الحالي الأساسي | DC 0 ~ 2400A |
الخامس | جهد الخرج الثانوي | العاصمة 10V |
ش ج | جهد مزود الطاقة | DC 24V |
ص ل | سعة التحميل | RL≤650Ω |
ε | الخطي | 0.5 ٪ |
X | دقة | ± 0.5 ٪ |
BW | التردد النطاق الترددي | DC ~ 20khz |
DI/DT يتبع بدقة | > 50a/μs | |
أنا ج | الاستهلاك الحالي | ≤25ma |
ش د | تواتر الطاقة مع الجهد | 2.5kV AC/1MIN |
ر | وقت الاستجابة | <200ms |
I0 | تعويض التيار | ≤80μA |
انجراف درجة الحرارة | ≤500ppm/℃ | |
ر | درجة حرارة التشغيل المحيطة | -10 ℃ ~+70 ℃ |
ر | درجة حرارة التخزين المحيطة | -25 ℃ ~+85 ℃ |
