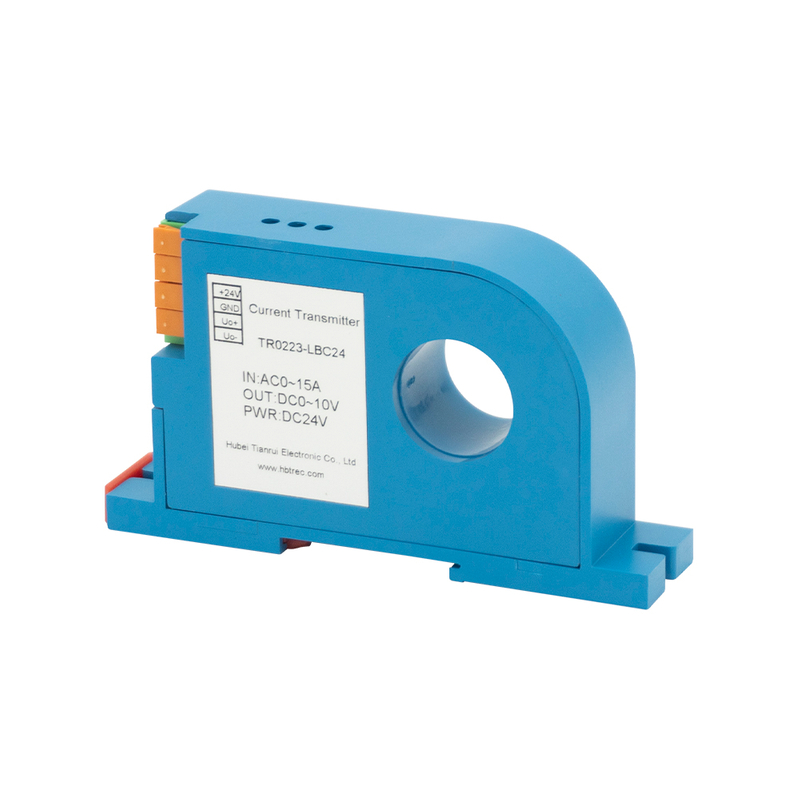

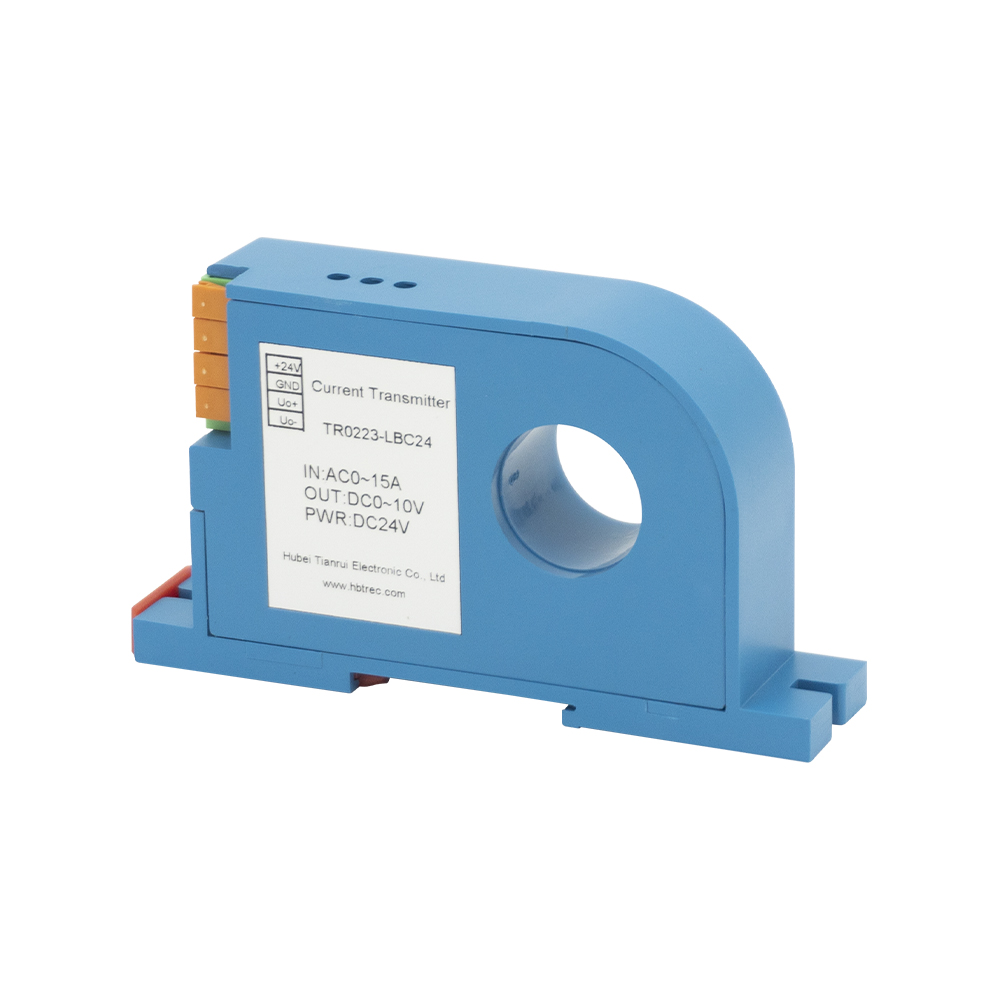

TR0223-LBC24
TR
نظرة عامة على المنتج
جهاز الإرسال الحالي (محول الطاقة الحالي) هو جهاز يقوم بتحويل التيار المتردد أو التيار المستمر إلى إشارة قياسية متناسبة مثل 0-5 فولت، 0-10 فولت، أو 4-20 مللي أمبير. إنه يوفر عزل كلفاني بين دائرة الطاقة الأولية ونظام التحكم أو المراقبة، مما يضمن سلامة ودقة القياس. باستخدام تقنية Hall Effect أو Current Transformer، فهي تتميز بالدقة العالية والثبات القوي والاستجابة السريعة. تُستخدم أجهزة الإرسال الحالية على نطاق واسع في أنظمة الطاقة والأتمتة الصناعية ومحركات المحركات والطاقة المتجددة وتطبيقات مراقبة الطاقة. إنها تلعب دورًا رئيسيًا في قياس التيار في الوقت الفعلي واكتشاف الأخطاء وتحسين أداء النظام.
ميزات المنتجات
* دقة ممتازة وخطية جيدة.
* مناعة عالية ضد التداخل، CMRR ممتاز.
* الانجراف المنخفض، وانخفاض الطاقة، وعرض النطاق الترددي الواسع.
* هيكل مثقوب، لا خسارة الإدراج.
تطبيق المنتج
* التحكم الآلي.
* جهاز قياس .
* نظام مراقبة السكك الحديدية.
* نظام التحكم بالمحطة.
تحميل ورقة الحجم
البعد الميكانيكي (مم)
مخطط اتصال الدائرة
البيانات الفنية
@TA = 25 ℃ ، ما لم ينص على خلاف ذلك
يكتب | TR0223-LBC24 | |
أنا pn | تيار المدخلات المقدرة الأولية | AC 15A |
أنا ص | نطاق القياس الحالي الأساسي | AC 0 ~ 18A |
الخامس | جهد الخرج الثانوي | العاصمة 10V |
ش ج | جهد مزود الطاقة | DC 24V |
ص ل | سعة التحميل | R L ≤ 500Ω |
ε | الخطي | 0.1 ٪ |
X | دقة | ± 0.5 ٪ |
BW | التردد النطاق الترددي | 40 ~ 5khz |
سعة التحميل الزائد | 10 مرات | |
أنا ج | الاستهلاك الحالي | <15ma+ أنا |
ش د | تواتر الطاقة مع الجهد | 2.5kV AC/1MIN |
ر | وقت الاستجابة | <200ms |
I0 | تعويض التيار | ≤80μA |
انجراف درجة الحرارة | ≤500ppm/ ℃ | |
ر | درجة حرارة التشغيل المحيطة | -10℃ ~+70 ℃ |
ر | درجة حرارة التخزين المحيطة | -25℃ ~+85 ℃ |
أنا S : تيار الإخراج
