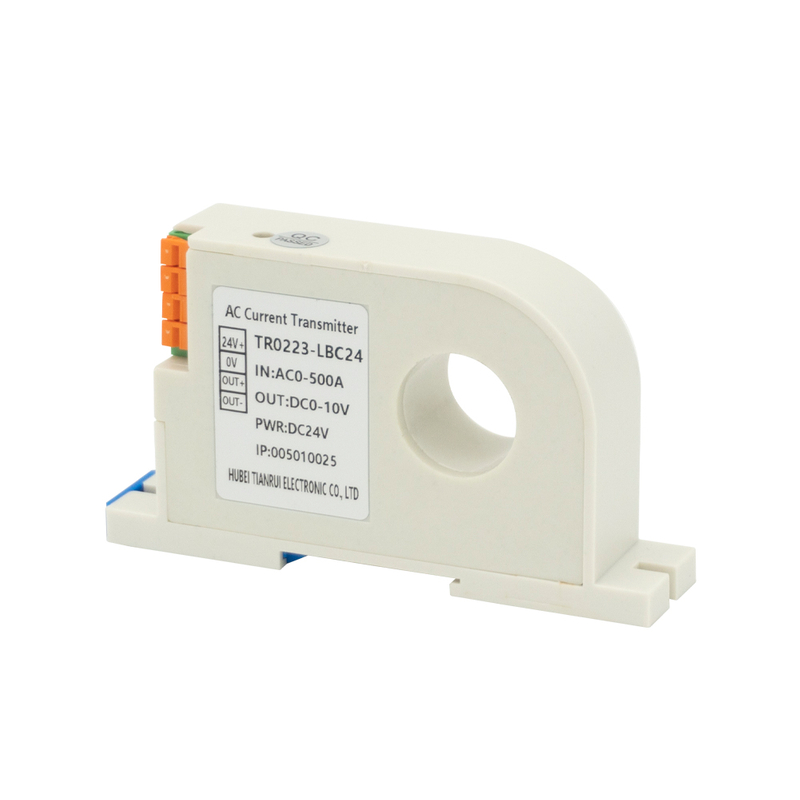

TR0223-LBC24
TR
نظرة عامة على المنتج
تم تصميم متردد محول تيار لقياس التيار المتردد بدقة وتحويله إلى إشارة خرج مستقرة وموحدة لأنظمة المراقبة والتحكم. فهو يوفر معلومات حالية في الوقت الفعلي تساعد على تحسين حماية المعدات وتعزيز كفاءة النظام وضمان التشغيل الآمن. مع ميزات مثل الدقة العالية، والاستجابة السريعة، والعزل الكهربائي القوي، يتم استخدام محولات التيار المتردد على نطاق واسع في الأتمتة الصناعية، وتوزيع الطاقة، وإدارة الطاقة، ومعدات التدفئة والتهوية وتكييف الهواء (HVAC). إنها تتيح التكامل السلس مع أجهزة التحكم المنطقية القابلة للبرمجة (PLCs)، والعدادات، وأجهزة الحصول على البيانات، مما يجعلها مكونات أساسية لقياس التيار الموثوق به عبر تطبيقات طاقة التيار المتردد المختلفة.
ميزات المنتج
دقة عالية وإخراج إشارة مستقرة
عزل كهربائي قوي للسلامة
استجابة سريعة لأحمال التيار المتردد المتغيرة
تصميم مدمج لسهولة تكامل النظام
التطبيقات
مراقبة معدات الأتمتة الصناعية
توزيع الطاقة واللوحات الكهربائية
أنظمة إدارة الطاقة والعدادات الذكية
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وكشف تيار المحرك

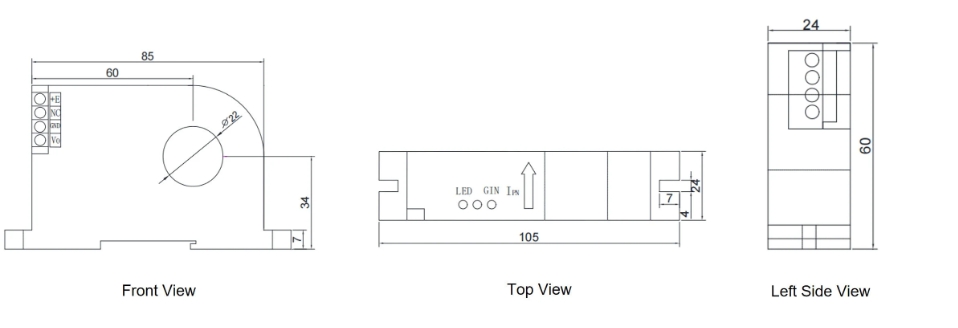

البعد الميكانيكي (مم)
يكتب | TR0223-LBC24 | |
أنا pn | تيار المدخلات المقدرة الأولية | التيار المتردد 15A |
أنا ص | نطاق القياس الحالي الأساسي | التيار المتناوب 0-18A |
الخامس | جهد الخرج الثانوي | العاصمة 10V |
ش ج | جهد مزود الطاقة | DC 24V |
ص ل | سعة التحميل | RL ≤ 500Ω |
ε | الخطي | 0.1 ٪ |
X | دقة | ± 0.5 ٪ |
BW | التردد النطاق الترددي | 40 ~ 5khz |
سعة التحميل الزائد | 10 مرات | |
أنا ج | الاستهلاك الحالي | <15ma+هو |
ش د | تواتر الطاقة مع الجهد | 2.5kV AC/1MIN |
ر | وقت الاستجابة | <200ms |
I0 | تعويض التيار | ≤80μA |
انجراف درجة الحرارة | ≤500ppm/℃ | |
ر | درجة حرارة التشغيل المحيطة | -10 درجة مئوية -+70 درجة مئوية |
ر | درجة حرارة التخزين المحيطة | -25 درجة مئوية -+85 درجة مئوية |
